Кентавр ВБР-0801Э [19/28] Увага увага
![Кентавр ВБР-0801Э [19/28] Увага увага](/views2/1262502/page19/bg13.png)
36 37
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ

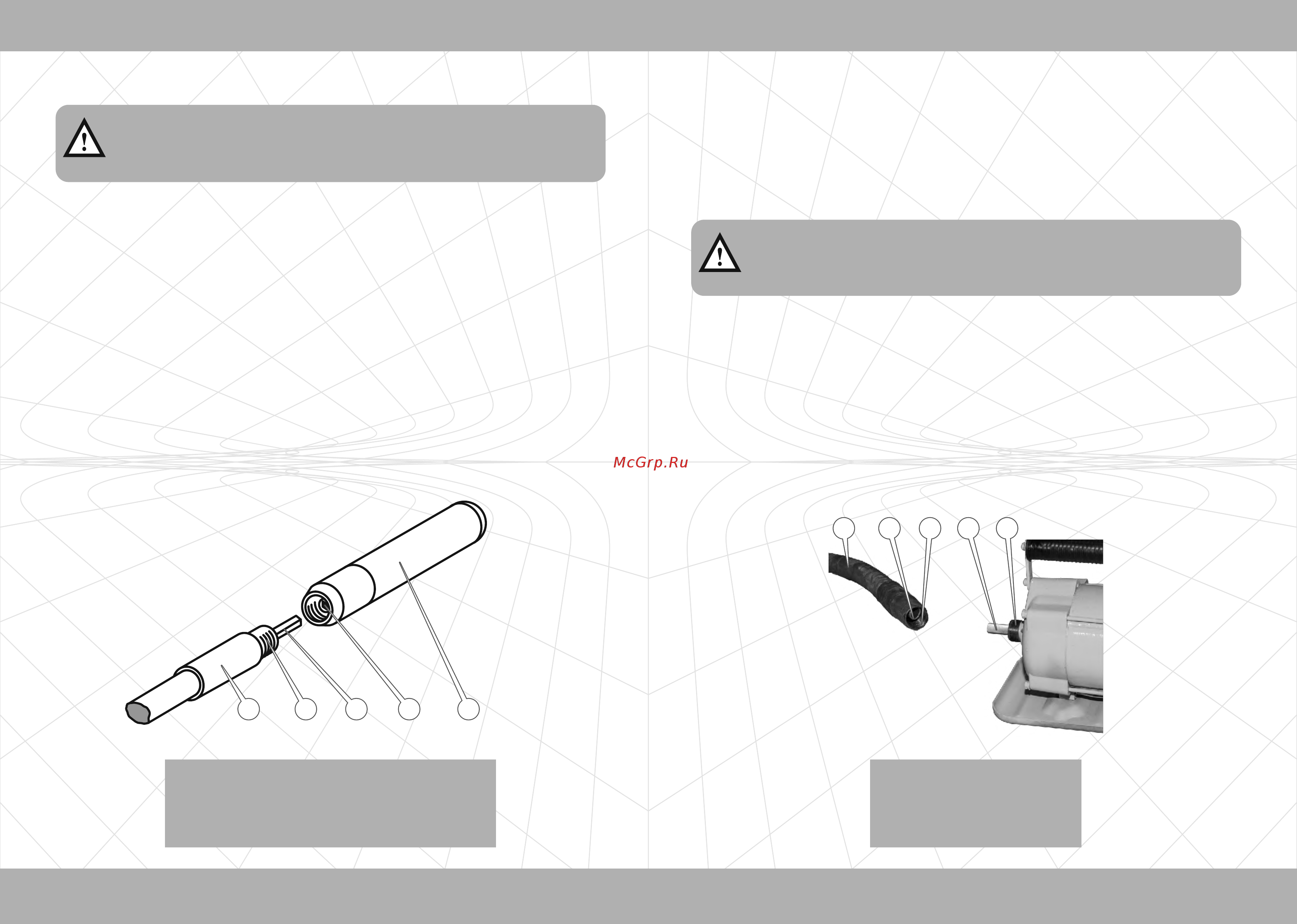

1. Затиснути сполучну муфту гнучкого валу (5) (див. мал. 5) вертикально в
лещатах з призматичними губками.
2. Нанести водонепроникний герметик на різьбу (4) сполучної муфти гнучкого
валу.
3. Насадити вібронаконечник (1) різьбовою ділянкою на гнучкий вал, під час
цього сердечник гнучкого валу (3) ввести в перехідник для сердечника
гнучкого вала на вібронаконечнику (2).
4. Закрутити по різьбі (до упору) корпус вібронаконечніка (1) на сполучну муфту
гнучкого валу (4) за допомогою гайкового ключа.
4.2.2. З'єднання гнучкого валу з електроприводом
Порядок з'єднання гнучкого валу з електроприводом
для моделей ВБР-1401Э і ВБР-1601Э
1. Встановити електропривод на міцну основу. Кабель приводу має бути
вимкнений з розетки.
2. Приставити з'єднувальний елемент гнучкого валу (див. мал. 6) до муфти
електроприводу, при цьому домагаючись збігу валу приводу (4) і сердечника
гнучкого валу (2).
3. Закрутити по різьбі (до упору) гнучкий вал на муфту електроприводу (5) за
допомогою гайкового ключа (ліва різьба).
Корпус вібронаконечника і сполучна муфта гнучкого валу
мають лівий напрямок різьблення.
Корпус вібронаконечника і сполучна муфта гнучкого валу
мають лівий напрямок різьблення.
УВАГА!УВАГА!
4. ЕКСПЛУАТАЦІЯ4. ЕКСПЛУАТАЦІЯ
4.1. Контроль перед включенням
1. Обережно витягніть електропривод глибинного вібратора з пакувальної
коробки, не допускайте ударів і механічного впливу на виріб.
2. Огляньте електропривод на предмет механічних пошкоджень корпусу,
елементів управління, мережевого кабелю електроживлення.
Електрична розетка, до якої підключається електропривод глибинного
вібратора, повинна бути заземлена. Провід заземлення розетки повинен мати
переріз не менше 1,6 кв. мм. Підключайте виріб тільки до розеток стандарту 2Р+Т
або її аналогам з відповідною проникною здатністю.
4.2. Підготовка до роботи
4.2.1. З'єднання гнучкого валу з вібронаконечником
ПРИМІТКА!
З'єднання гнучкого валу з вібронаконечником виконується
тільки для моделей ВБР-1401Э і ВБР-1601Э.
Неправильне поводження з пристроєм може заподіяння
серйозної шкоди здоров'ю або майну.
Неправильне поводження з пристроєм може заподіяння
серйозної шкоди здоров'ю або майну.
УВАГА!УВАГА!
1.
2.
3.
4.
5.
Вібронаконечник.
Перехідник для сердечника гнучкого валу.
Сердечник гнучкого валу.
Різьба сполучної муфти гнучкого валу.
Сполучна муфта гнучкого валу.
Малюнок 5
Малюнок 6
1.
2.
3.
4.
5.
Гнучкий вал.
Сердечник гнучкого валу.
Різьба гнучкого валу.
Вал приводу.
Муфта електроприводу.
5 4 3 2 1
1 2 3 4 5
