16 17
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
Порядок соединения гибкого вала с электроприводом
для модели ВБР-1501Э
1. Установить электропривод на прочное основание. Кабель привода должен
быть выключен из розетки.
2. Установить переходник вала привода (5) (см. рис. 7), навернув его на вал по
резьбе.
3. Приставить соединительный элемент гибкого вала (3) к муфте электро-
привода (6), при этом добиваясь совпадения переходника вала привода (5) и
сердечника гибкого вала (4).
4. Закрутить и надежно затянуть накидную гайку (2) гибкого вала на муфту
электропривода (6).
Порядок соединения гибкого вала с электроприводом
для модели ВБР-1502Э
1. Установить электропривод на прочное основание. Кабель привода должен
быть выключен из розетки.
2. Оттянуть пружинный фиксатор (5) и ввести соединительный элемент гибкого
вала (2) в муфту электропривода (6) (см. рис. 8) до упора, при этом добиваясь
совпадения вала привода (4) и сердечника гибкого вала (3). Отпустить
пружинный фиксатор и провернуть гибкий вал.
3. Потянуть за гибкий вал и покачать его из стороны в сторону, проверить
полностью ли зафиксировалось соединение.
4.2.3. Работа глубинным вибратором
1. Подсоедините сетевой кабель электропитания (3) (см. рис. 1-4) к источнику
однофазного переменного тока напряжением 220 В частотой 50 Гц. При
использовании удлинителя, провод удлинителя должен иметь площадь
поперечного сечения не менее 1,6 кв. мм.
Накидная гайка имеет левое направление резьбы.Накидная гайка имеет левое направление резьбы.
ВНИМАНИЕ!ВНИМАНИЕ!
1.
2.
3.
4.
5.
6.
Гибкий вал.
Накидная гайка.
Соединительный элемент гибкого вала.
Сердечник гибкого вала.
Переходник вала привода.
Муфта электропривода.

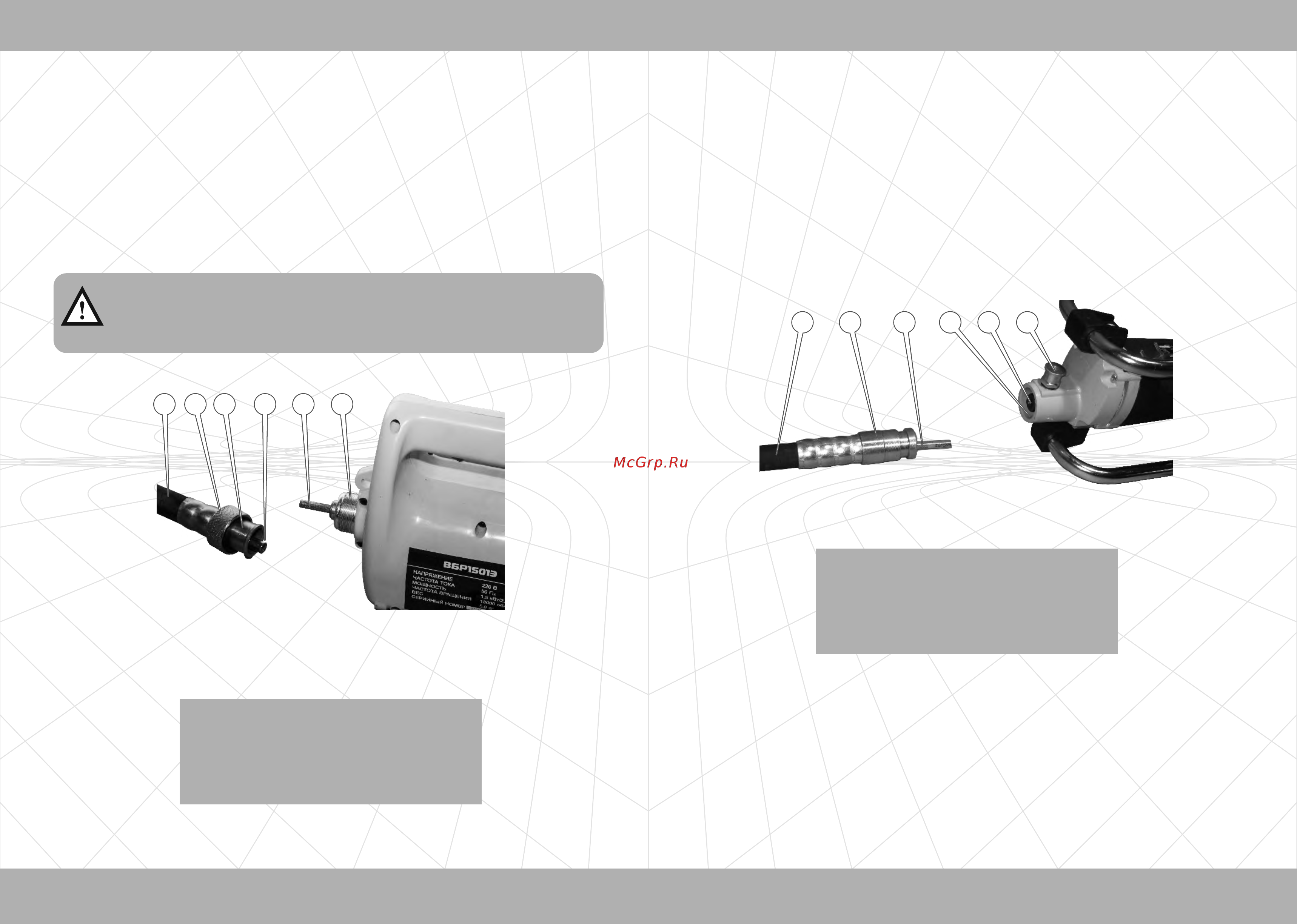

Рисунок 7
1.
2.
3.
4.
5.
6.
Гибкий вал.
Соединительный элемент гибкого вала.
Сердечник гибкого вала.
Вал привода.
Пружинный фиксатор.
Муфта электропривода.
Рисунок 8
1 3 4 5 62
1 3 6 4 52
