6 7
ОПИСАНИЕ ИЗДЕЛИЯ И ВНЕШНИЙ ВИД
Особенности различных моделей электроприводов
глубинных вибраторов ТМ «Кентавр»
ВБР-0801Э:
џ портативный, легкий, предназначен для небольших объемов работ;
џ оснащен кнопкой фиксирования включателя;
џ имеет D-обрaзную рукоятку обеспечивающую безопасность и удобство при
эксплуатации.
ВБР-1501Э:
џ мобильный, предназначен для переноса на плечевом ремне;
џ высокооборотный, может применяться для мелкодисперсных и жидких
бетонных смесей;
џ оснащен быстрым доступом к угольным щетками (имеется запасной комплект
– 2 шт.);
џ оснащен кнопкой фиксирования включателя;
џ оснащен автоматическим предохранителем от перегрузки.
ВБР-1502Э:
џ мобильный;
џ имеет прочную металлическую объемную защитную раму;
џ оснащен пружинным фиксатором для быстрого соединением
электропривода с гибким валом;
џ имеет большой ассортимент применяемых сменных насадок (гибкий вал и
вибронаконечник).
ВБР-1401Э, ВБР-1601Э:
џ массивные, с надежным основанием;
џ предназначены для большеобъемных задач;
џ оснащены прочными металлическими корпусами;
џ могут использоваться для уплотнения смесей с особо крупными
заполняющими фракциями.

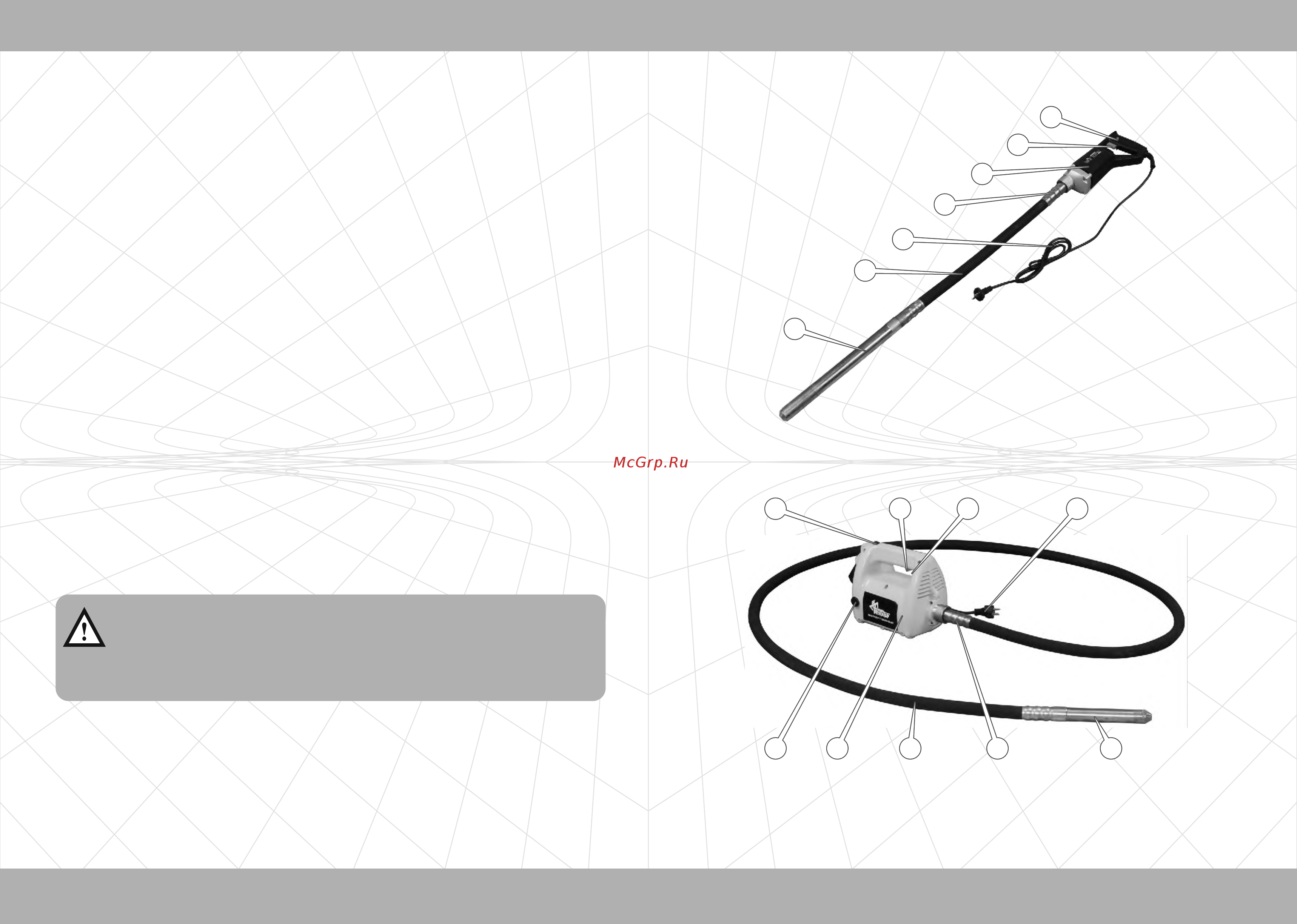

1.2. Внешний вид
ПРИМЕЧАНИЕ!
Показаны электроприводы в сборе с рабочими органами –
гибким валом и вибронаконечником.
Производитель оставляет за собой право вносить во внешний
вид, конструкции комплект поставки, руководство по
эксплуатации привода глубинного вибратора незначительные
изменения, не влияющие на работу изделия.
Производитель оставляет за собой право вносить во внешний
вид, конструкции комплект поставки, руководство по
эксплуатации привода глубинного вибратора незначительные
изменения, не влияющие на работу изделия.
ВНИМАНИЕ!ВНИМАНИЕ!
ВБР-0801Э
ВБР-1501Э
Рисунок 2
12
5
3
6
1
4
2
Рисунок 1
13
5
12 4
16237
ОПИСАНИЕ ИЗДЕЛИЯ И ВНЕШНИЙ ВИД
