Pulsar Phantom 4x60 FX [5/32] Features

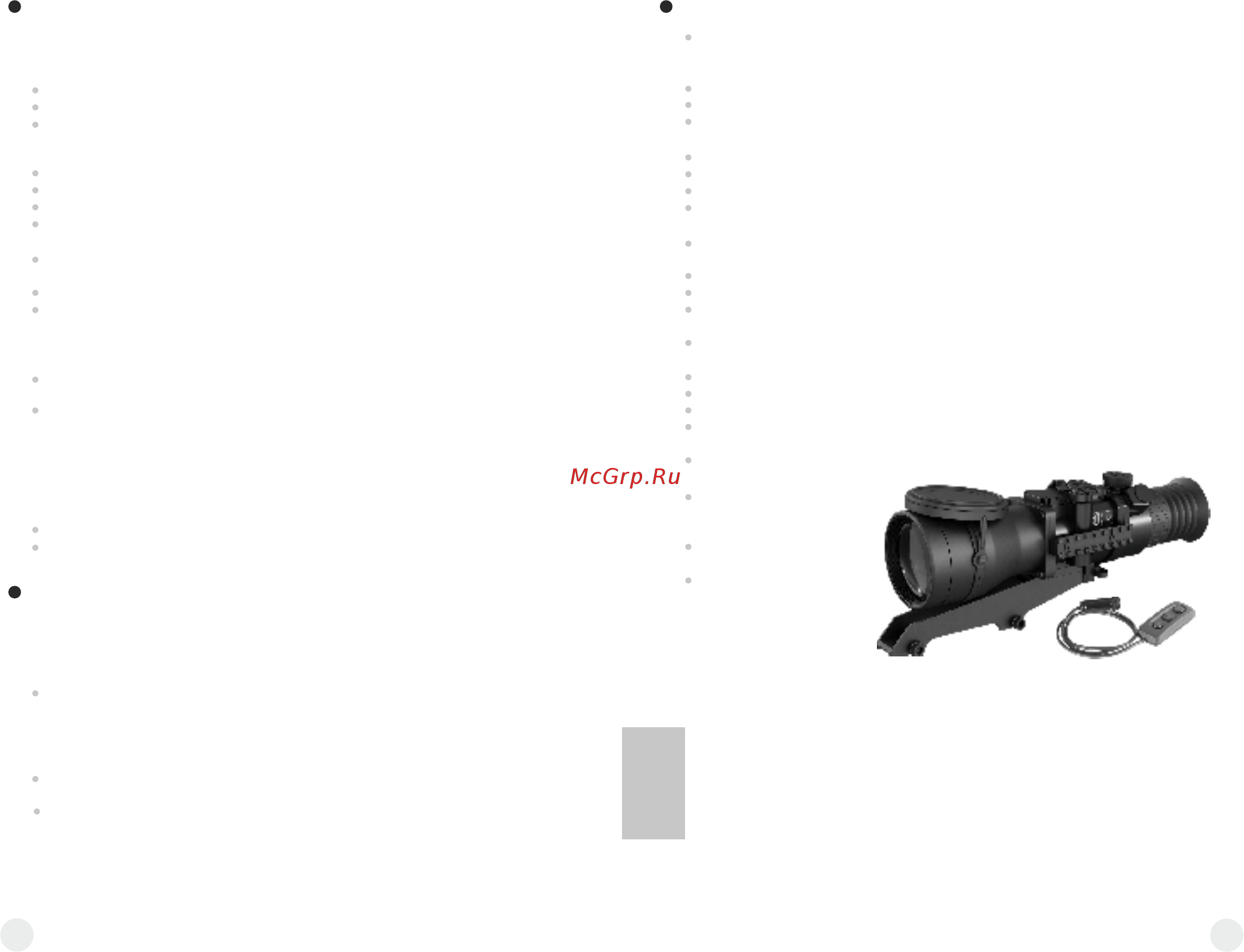

![Pulsar Phantom 3x50 FX [5/32] Features](/views2/1263489/page5/bg5.png)
Five (three - if EMP221G tube is employed) readily available configurations of
illuminated red-on-green reticles that are able to be switched at a moment's
notice
Functions with one AA (1.5V) or CR123А (3V) battery
Accurate internal front lens focus adjustment
Lightweight and highly durable; manufacturing employs carbon plastic and
other modern technologies
High magnification, 3x or 4x
Close observational range of 5 meters
IPX6 rating against water intrusion
Shockproof with the use of heavy recoil ammunition
(.375 H&H, .416 Rigby, .50 cal.), up to 6000 joules
Vertical positioning of the battery ensures an uninterrupted power supply
when firing
The image intensifier tube is protected against excessive light exposure
Incremental reticle brightness adjustment
The reticle will blink as a warning 15-30 minutes before the device shuts down
automatically as a low battery indicator
Stabilized power supply for optimal consumption, ensuring no shift of the
aiming point under a continuous power draw or drop in temperature
Fast start-up
Ergonomic design; the adjustment controls are located on top
Precision internal windage/elevation adjustment MOA per click
Built-in high-power PULSE hazard free IR illuminator
with beam focus
Remote control
with secure attachment
Additional weaver
MIL-STD-1913 rail for
accessories
Flip-up objective lens
cover
Stylish carrying case
FEATURES
Установите оружие с прицелом на прицельном станке.
Убедитесь в отсутствии в поле зрения прицела ярких источников света.
Установите мишень на пристреливаемую дальность, например, 100 м.
Освещенность в районе мишени при пристрелке должна быть не более
1 люкса.
Снимите крышку объектива, сдвинув ее на корпус объектива (2).
Включите прицел, установив переключатель (3) в положение ON.
Наведите оружие на центр мишени по механическому прицелу.
Настройте прицел согласно рекомендации раздела "Использование
прицела".
Вращая ручку кольца фокусировки объектива (6), добейтесь четкого
видения изображения мишени.
Установите оптимальную яркость прицельной метки регулятором (4).
Если центр мишени не совпадает с прицельной точкой (центр
перекрестия красной прицельной метки), то, предварительно отвернув
колпачки на дисках выверки (13), вращением дисков R и UP добейтесь
совмещения центра мишени с центром перекрестия прицельной метки.
Произведите 3-4 контрольных выстрела, тщательно и однообразно
прицеливаясь в точку прицеливания.
Определите кучность стрельбы и положение средней точки попадания
(СТП). При отклонении СТП в какую-либо сторону более чем на
допустимую величину, вращением диска выверки (по вертикали UP, по
горизонту - R), добейтесь совмещения СТП с прицельной точкой. При
этом надо иметь в виду, что один щелчок при повороте диска
соответствует смещению метки на 16,5/13,5 мм (Phantom 3x50/4x60) на
расстоянии 100 м.
Проверьте правильность выверки повторной стрельбой.
Прицел пристрелян на выбранную дистанцию.
Пристрелку прицела рекомендуется производить при температуре,
близкой к температуре эксплуатации прицела в следующем порядке:
The PHANTOM is a complex electro-optical device designed using innovative
technology.
We strongly recommend reading and following all the instructions carefully before
turning on the riflescope.
Not following the instructions and guidelines outlined in this instruction manual can
cause damage to the device, as well as voiding any applicable warranty.
!
MIL-DOT
В Вашем прицеле Phantom установлена прицельная сетка Mil-Dot, которая
позволяет определить расстояние до объекта, если известны его размеры.
Использование метки Mil-Dot:
Наблюдая через окуляр прицела, оцените размер объекта, по которому
Вы будете определять дистанцию. Для этого совместите один край
овальной точки метки Mil-Dot с нижним, верхним либо боковым краем
цели таким образом, чтобы цель располагалась вдоль либо поперек
перекрестия.
Измерьте объект в милах с помощью сетки Mil-Dot: посчитайте, сколько
овальных точек помещается от одного края цели до другого.
Определив количество милов, вычислите дистанцию до объекта по
формуле:
58
