Инструкция по установке кондиционера

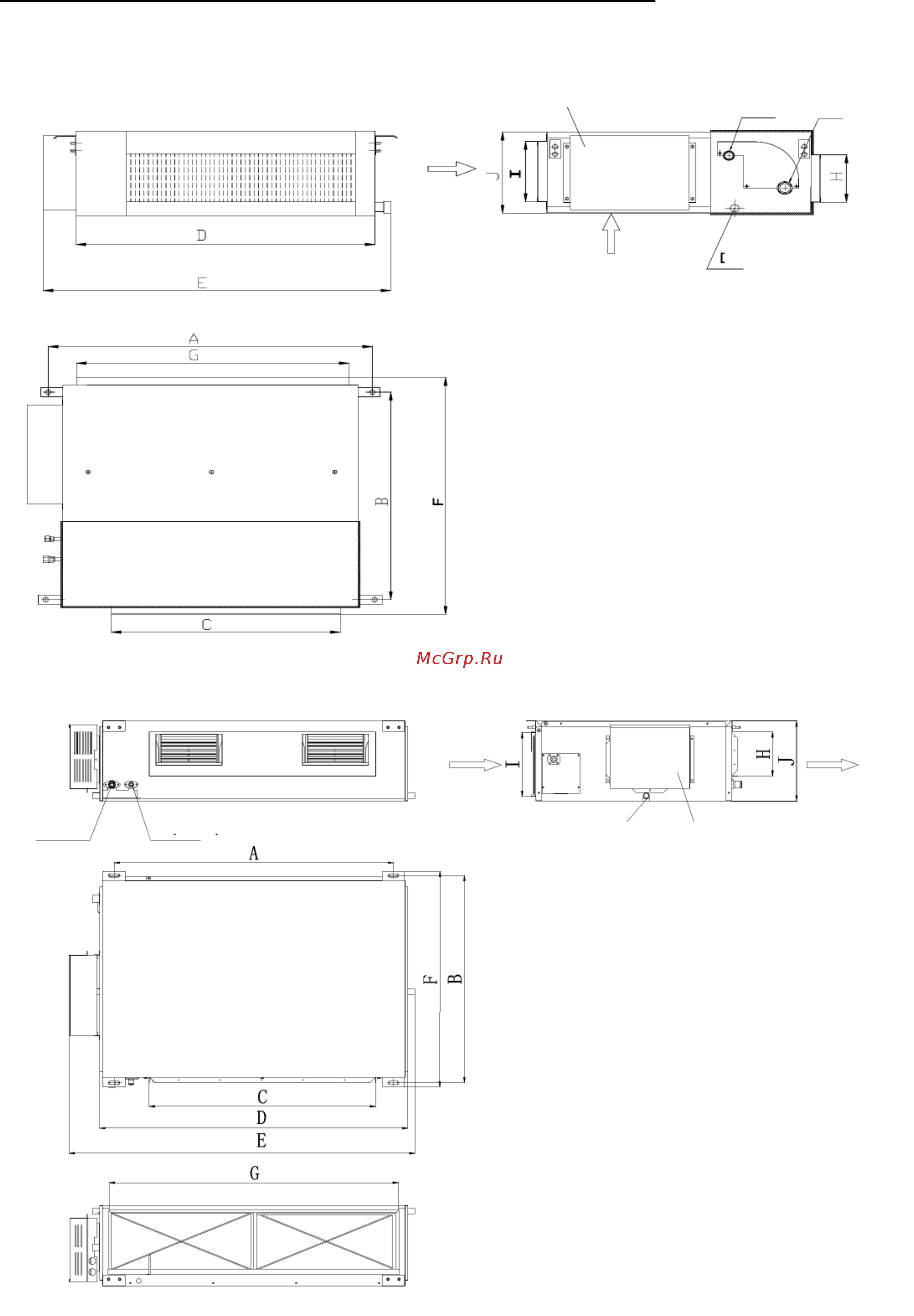

Размеры внутреннего блока
Модели:
AFH18K3BI
AFH12K3BI
AFH09K3BI
Модели:
AFH60K3BI
AFH50K3BI
AFH43K3BI
AFH36K3BI
AFH24K3BI
Электрический блок
Жидкостная
линия
Газовая
линия
Дренаж
конденсата
Вход
воздуха
Вход
воздуха
Жидкостная линия
Газовая
линия
Дренаж
конденсата
Электрический блок
