Aeronik AFH50K3HI [34/46] Проверка горизонтального положения канального блока

Внимание:

Все трубы холодильного контура, дренажный шланг и кабели должны быть подготовлены до начала 1.

установки кондиционера.

Нужно укрепить края отверстия в потолке, чтобы потолок был ровным и не вибрировал сильно во время 2.

работы кондиционера. Обратитесь к владельцу здания.

Если потолок недостаточно крепкий, необходимо сделать специальную стальную угловую конструкцию 3.

для крепления внутреннего блока и подвесить к ней канальный блок кондиционера.

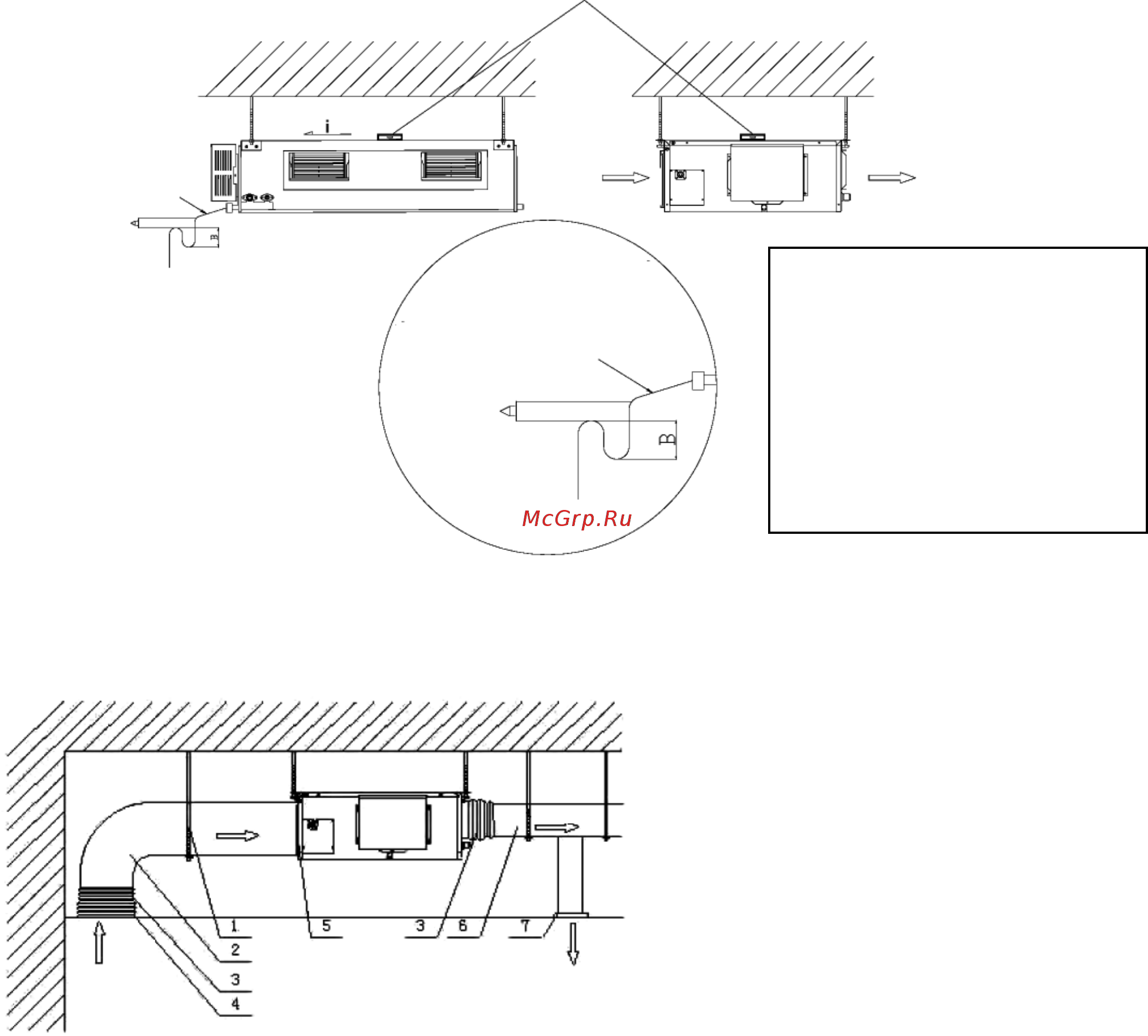

Проверка горизонтального положения канального блока

Выровняйте блок строго горизонтально и проверьте его положение с помощью пузырькового уровнемера

(пузырек должен располагаться в середине пробирки с водой). Убедитесь, что блок не наклонен ни вправо,

ни влево, ни вперед, ни назад.

Установка прямоугольного воздуховода

Увеличенный

фрагмент схемы

Вход

воздуха

Выход воздуха

Выход воздухаВход

воздуха

Вход

воздуха

Потолок

1 - подвеска

2 - приточный воздуховод

3 - гибкая труба воздуховода

4 - вентиляционная решетка

5 - фильтр

6 - магистральный выходящий

воздуховод

7 - диффузор

Трубка для

удаления

конденсата

Трубка для удаления

конденсата

Внутри кондиционера создается

отрицательное статическое

давление, поэтому необходимо

сделать водяной затвор на

дренажной трубке.

A=B≥P/10+20(мм)

где Р - абсолютное давление

внутри канального блока,

измеренное в Па.
