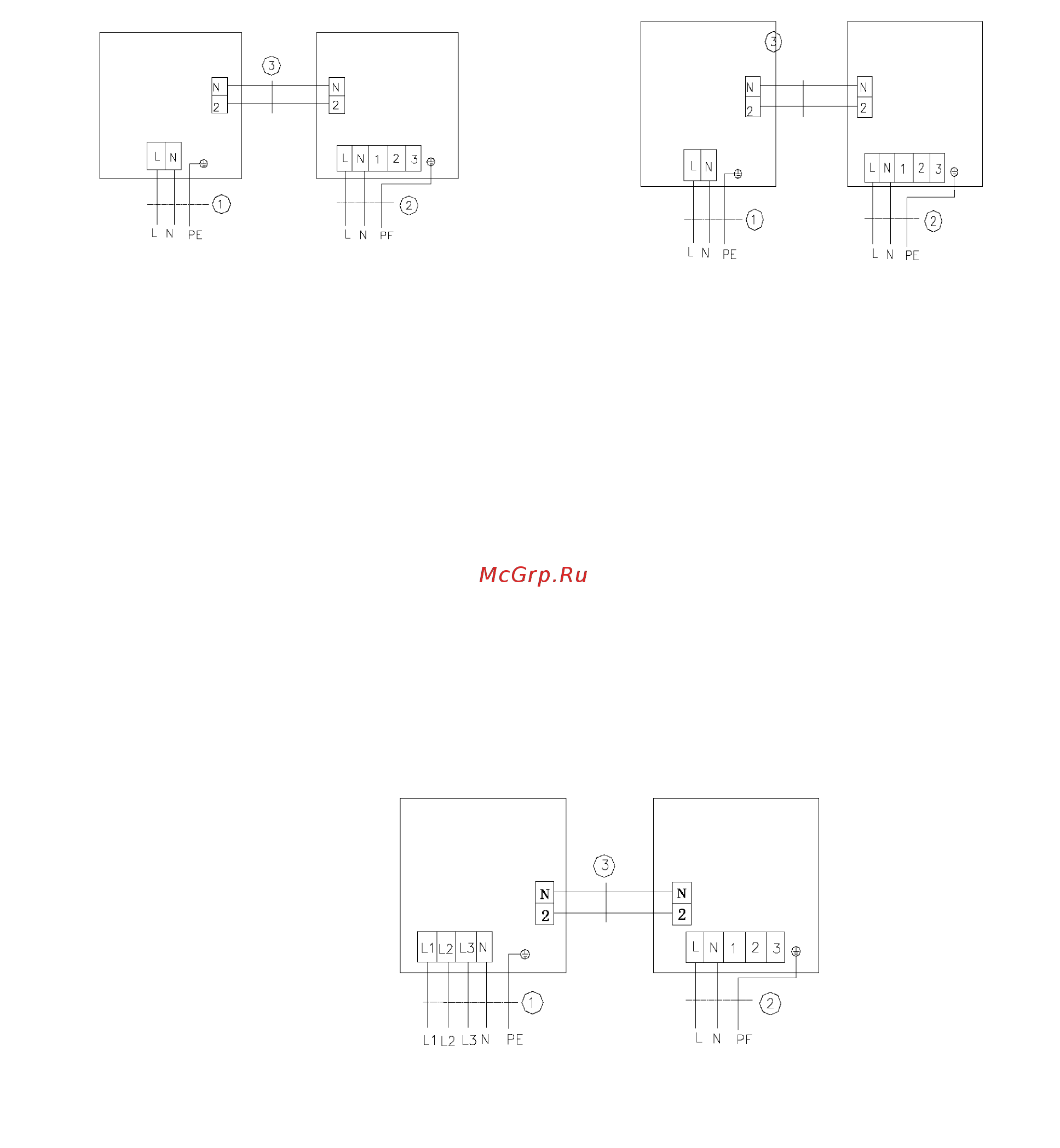

Электрическая схема соединений между внутренним и наружным блоками
Площадь сечения кабелей, предоставляемых заказчиком, должна быть не менее указанной в таблице.
Сигнальный провод должен быть заключен в экранированный проходной изолятор. В качестве сигнального
провода должна использоваться неэкранированная витая пара с площадью сечения 0,75 кв.мм.
Внимание: Сигнальный провод должен быть заключен в экранированный проходной изолятор.
Наружный
блок
380-415 В, 50 Гц,
3 фазы
AFH36K3BI AUHN36NM3AO
AFH43K3BI AUHN43NM3AO
AFH50K3BI AUHN50NM3AO
AFH60K3BI AUHN60NM3AO
1. силовой кабель 3G 2,5 мм
2
(H07RN-F)
2. силовой кабель 3G 1,5 мм
2
(H05VV-F)
3. сигнальные провода (UTP)
220-240 В, 50 Гц,
1 фаза
220-240 В, 50 Гц,
1 фаза
AFH09K3BI AUHN09NK3AO
AFH12K3BI AUHN12NK3AO
AFH18K3BI AUHN18NK3AO
AFH24K3BI AUHN24NK3AO
AFH36K3BI AUHN36NK3AO
Внутренний
блок
Наружный
блок
220-240 В, 50 Гц,
1 фаза
220-240 В, 50 Гц,
1 фаза
Внутренний
блок
220-240 В, 50 Гц,
1 фаза
1. силовой кабель 3G 6 мм
2
(H07RN-F)
2. силовой кабель 3G 1,5 мм
2
(H05VV-F)
3. сигнальные провода (UTP)
1. силовой кабель 5G 4 мм
2
(H07RN-F)
2. силовой кабель 3G 1,5 мм
2
(H05VV-F)
3. сигнальные провода (UTP)
