Aeronik AFH50K3HI [35/46] Подключение дренажа конденсата

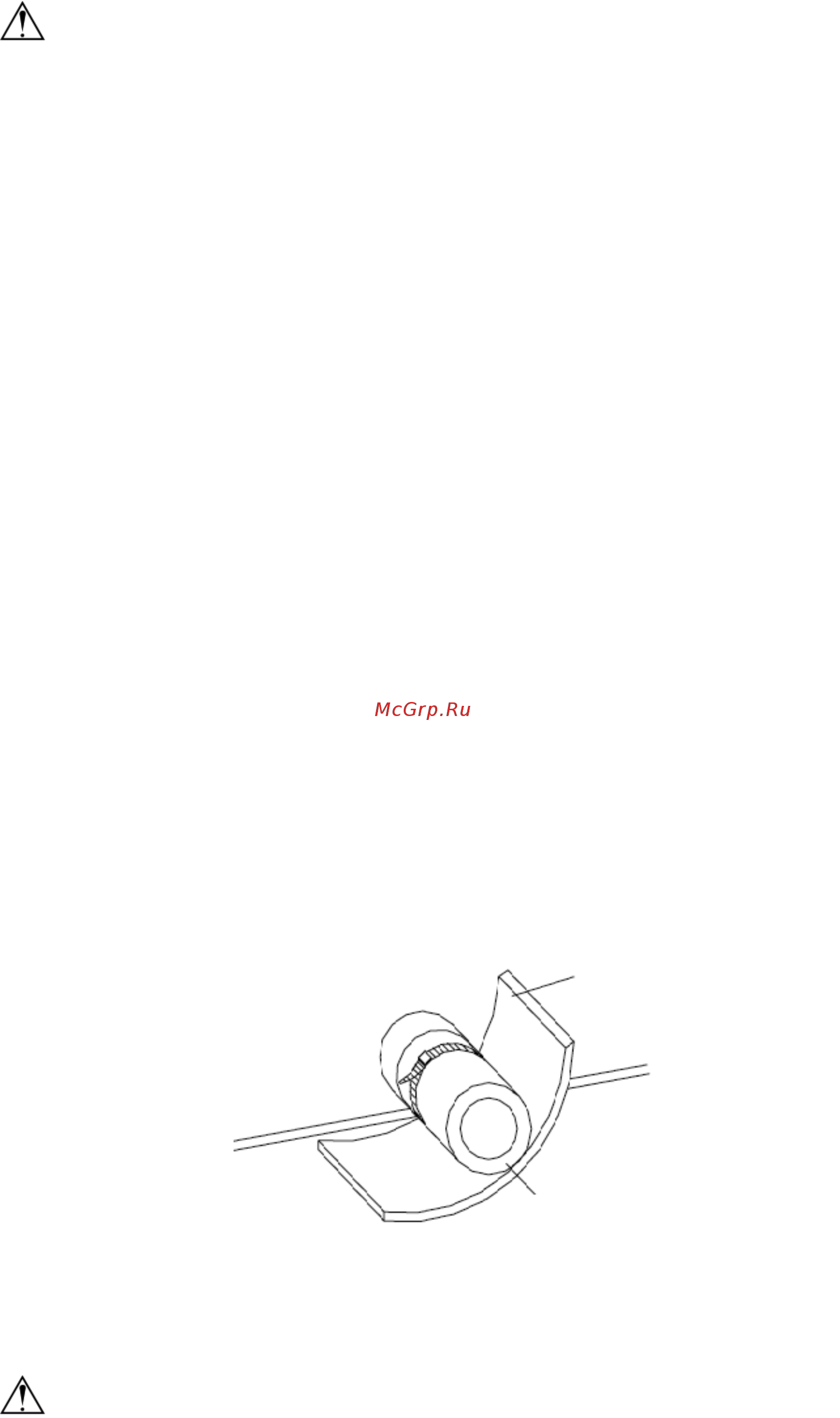

Слой теплоизоляции

Дренажная трубка

Теплоизоляция дренажной трубки

Внимание!

Все воздуховоды должны быть хорошо изолированы с целью исключения утечек тепла и образования •

конденсата. Поверх изоляционного материала устанавливается фольга, закрепляемая “жидкими

гвоздями”, а затем монтируется охватывающий крепежный элемент.

Все воздуховоды должны быть надёжно закреплены металлическими подвесками, жёстко •

вмонтированными в потолок. Соединительные швы воздуховодов должны быть надёжно

герметизированы.

Проектирование и монтаж вентиляционных каналов проводить в соответствии с параметрами •

кондиционера и требованиями нормативной документации.

Край воздухозаборного отверстия (вентиляционной решетки) должен располагаться на расстоянии •

не менее 150 мм от стены. В воздухозаборнике должен быть установлен фильтр.

В конструкции воздуховодов надо предусмотреть шумоглушители и поглотители вибрации. Источники •

шума (канальный блок, решетки) должны располагаться вдали от мест постоянного пребывания людей.

Воздухозаборные решетки не должны размещаться в местах, где постоянно находятся люди (офисные

помещения, комната отдыха и т.п.)

Подключение дренажа конденсата

Трубка должна быть слегка (на 5 - 10°) наклонена вниз в направлении от блока, чтобы конденсат лучше 1.

удалялся от блока. Места соединения дренажной трубки должны быть покрыты теплоизоляцией, чтобы

на поверхности трубки не конденсировалась влага и не капала вниз.

Дренажную трубку можно подключить к блоку справа или слева. Выбрав одно из отверстий для дренажа, 2.

нужно заткнуть другое отверстие резиновой пробкой. Обвяжите закрытое дренажное отверстие, чтобы

из него не просачивалась вода, и покройте его теплоизоляцией.

При поставке с завода оба отверстия заткнуты резиновыми пробками.3.

Подключая дренажную трубку к блоку, не надавливайте с силой на трубку и патрубки кондиционера, 4.

иначе можете повредить их. Трубка должна быть закреплена недалеко от блока.

Для дренажа конденсата можно использовать обычную жесткую трубку из ПВХ. Вставьте один конец 5.

трубки в дренажное отверстие кондиционера. Используйте гибкую дренажную трубку и тщательно

закрепите ее хомутом. Не используйте клей или липкую ленту для соединения гибкой дренажной трубки

с дренажным патрубком кондиционера.

Если общая дренажная трубка используется для удаления конденсата от нескольких блоков, эта трубка 6.

должна располагаться по крайней мере на 100 мм ниже, чем дренажное отверстие каждого из блоков.

В этом случае надо выбрать дренажную трубку с более толстыми и прочными стенками.

Внимание: соединение дренажной трубки с блоком должно быть герметичным,

не допускающим утечек конденсата
