Aeronik AFH50K3HI [40/46] Установка проводного пульта управления
![Aeronik AFH50K3HI [40/46] Установка проводного пульта управления](/views2/1263922/page40/bg28.png)
40

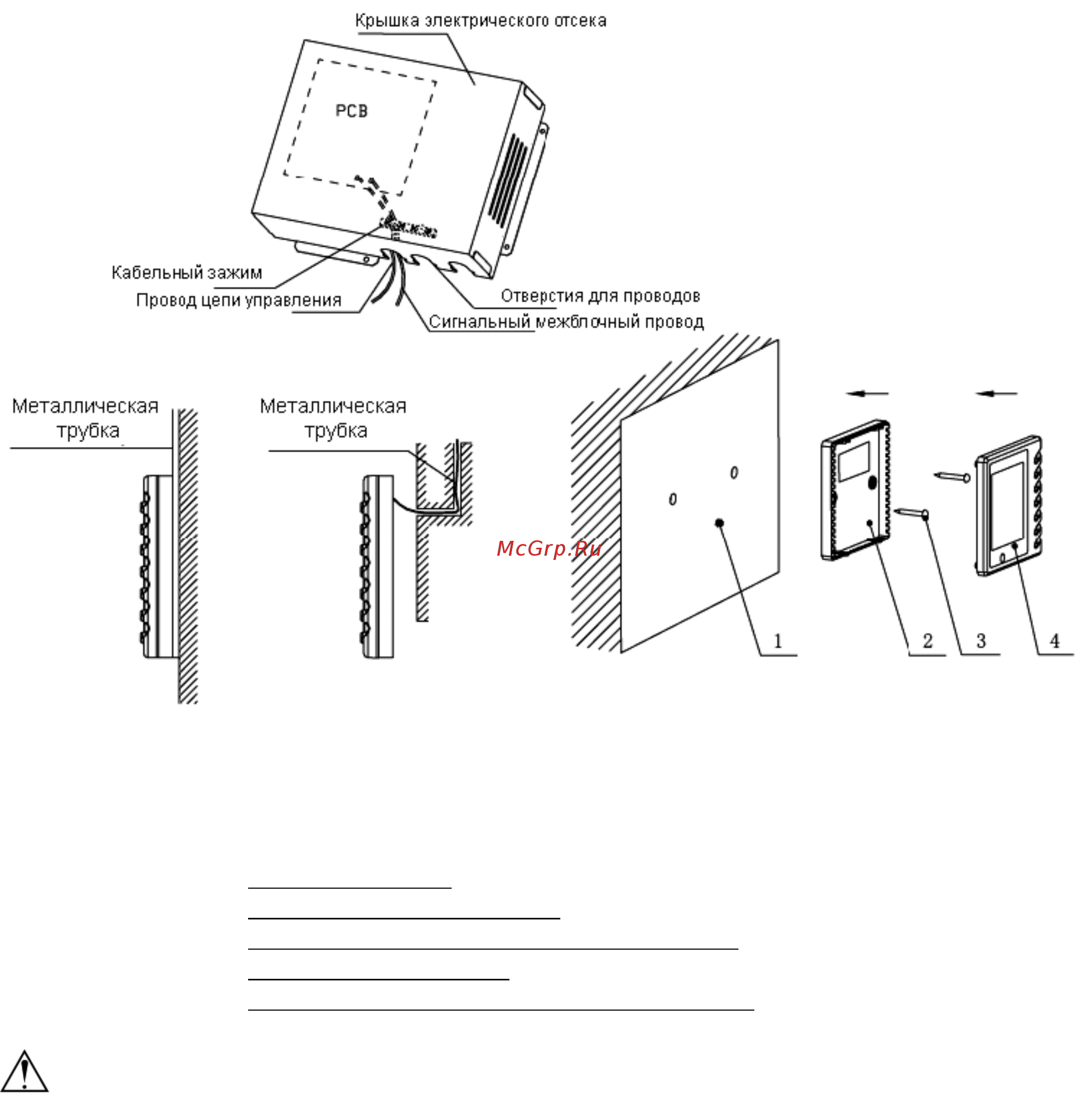

рис. 1
Прокладка провода по
поверхности стены
рис. 2
Прокладка провода по
внутри стены
рис. 3
Схема установки
элементов пульта
№ Название
1 Поверхность стены
2 Задняя панель пульта управления
3 Шурупы М4х10
4 Лицевая панель пульта управления
Внимание:
1. Расстояние между главной платой управления, находящейся во внутреннем блоке, и проводным пультом
не должно превышать 8 метров.
2. Проводной пульт нельзя устанавливать в месте с повышенной влажностью воздуха или там, где на него
