SD-4208-G-DSC: Руководство пользователя (вер.2)
9
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
3.3 Настенный монтаж Коммутатора

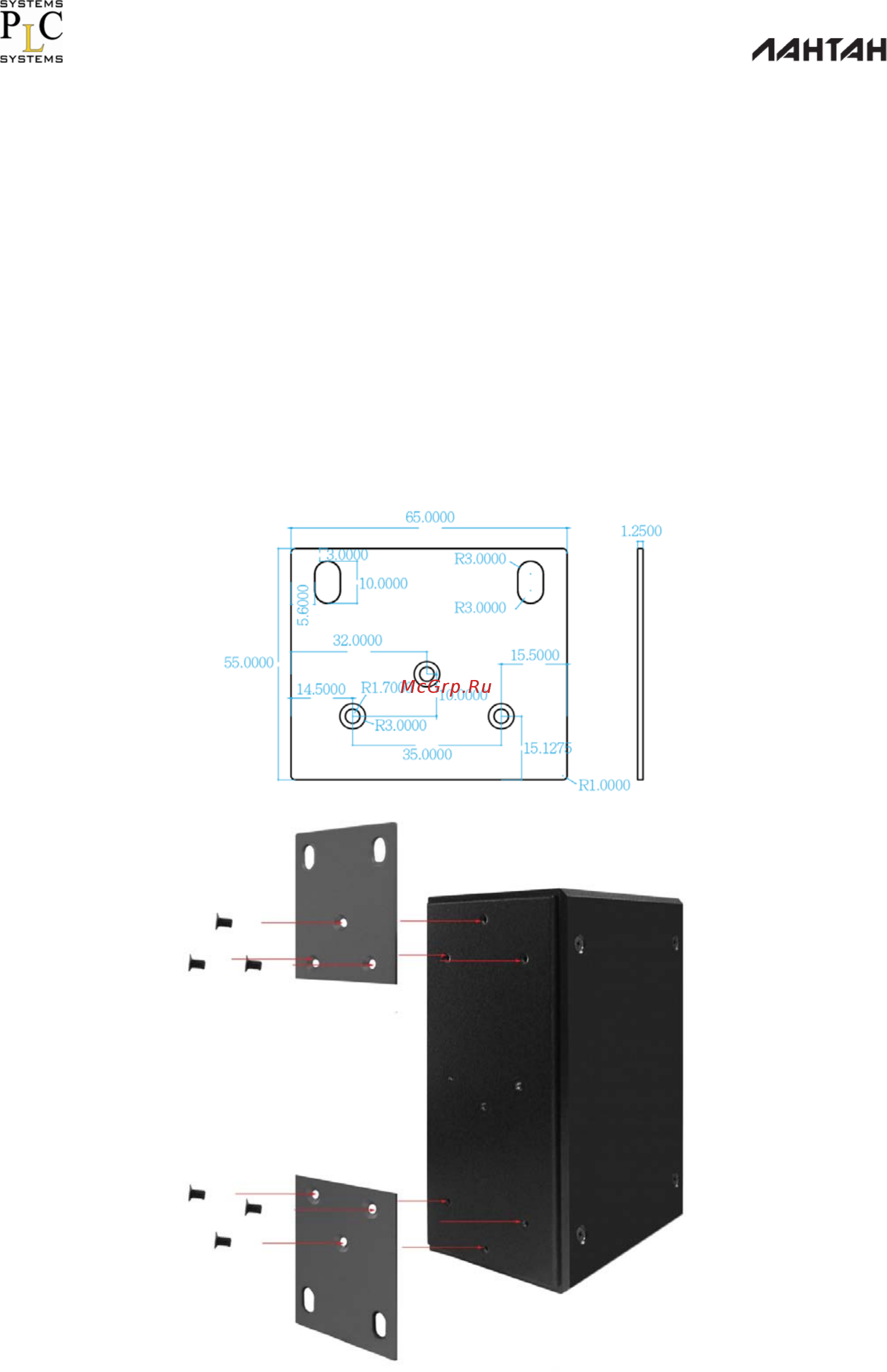

Выполните следующие действия, чтобы прикрепить Промышленный коммутатор с пластинами для
настенного крепления к стене:
1. Снимите DIN-рейку с Промышленного коммутатора; не потеряйте винты при удалении DIN-
рейки.
2. Поместите пластину настенного монтажа на задней панели Промышленного коммутатора.
3. Используя винты, закрепите пластины на Промышленном коммутаторе.
4. Используя отверстия в углах пластины настенного монтажа, повесьте Промышленный
коммутатор на стене.
5. Чтобы снять пластины настенного монтажа, проделайте эти действия в обратном
направлении.
ПРИМЕЧАНИЕ: Набор для крепления на стене приобретается отдельно.
