SD-4208-G-DSC: Руководство пользователя (вер.2)
43
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

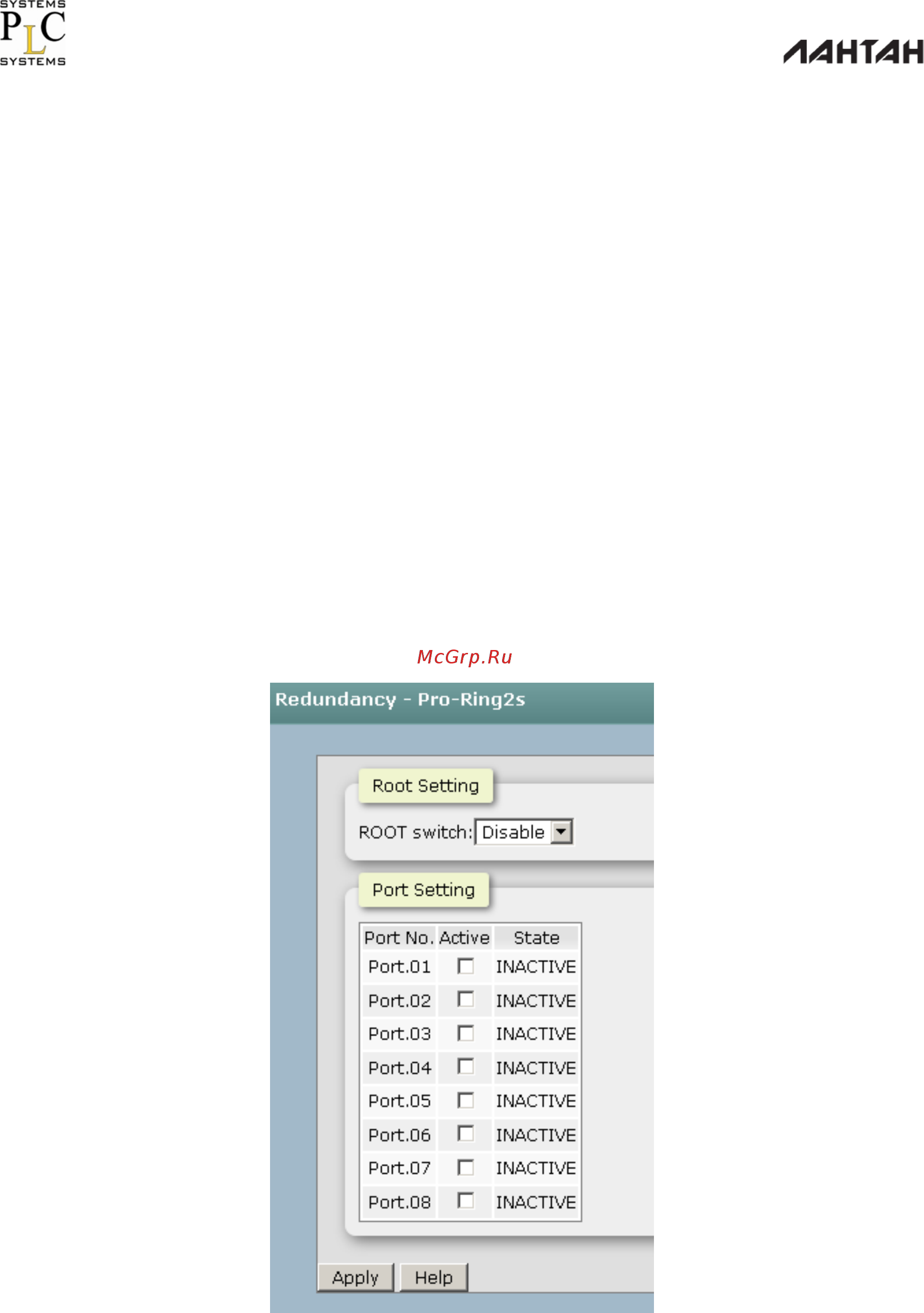

5.19 Механизм кольца Pro-Ring II S
Pro-Ring IIs - это новый механизм Кольца для коммутаторов Lantech и Лантан, который защищает
сеть при помощи гибкой топологии лучше, чем ранее. Pro-Ring IIs работает, как одно кольцо -
Single
Ring и как множество колец - Multiple Ring, чтобы восстановить разорванное кольцо менее чем за 20
мс в сети, содержащей до 50 коммутаторных узлов.
Root Switch: Чтобы включить функцию X-Ring, сначала нужно установить Коммутаторы в
Режим Enable или Backup. "Enable" - Включить, означает, что этот Коммутатор будет играть
роль корневого коммутатора, "Backup " – Резерв, означает, что этот Коммутатор возьмёт на
себя роль корневого коммутатора, при отказе первоначального корневого коммутатора.
Port setting: Порт, который Вы хотите использовать в Ring-топологии кольцо, обычно
устанавливают, как G1 и G2. Для решений с избыточностью, такими, как связанные кольца
(Couple ring) и двойное подключение (Dual homing), если Вы не уверены, какой порт
необходимо Включить - Enable, просто выберите все порты, которые ответственны за
восходящие линии связи.
А потом, нажмите кнопку Apply - Применить, чтобы настройки вступили в силу.
Интерфейс «RSTP Port Configuration»
