Лантан SD-4008 [18/101] Подключение питания
![Лантан SD-4008 [18/101] Подключение питания](/views2/1264425/page18/bg12.png)
SD-4208-G-DSC: Руководство пользователя (вер.2)
10
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

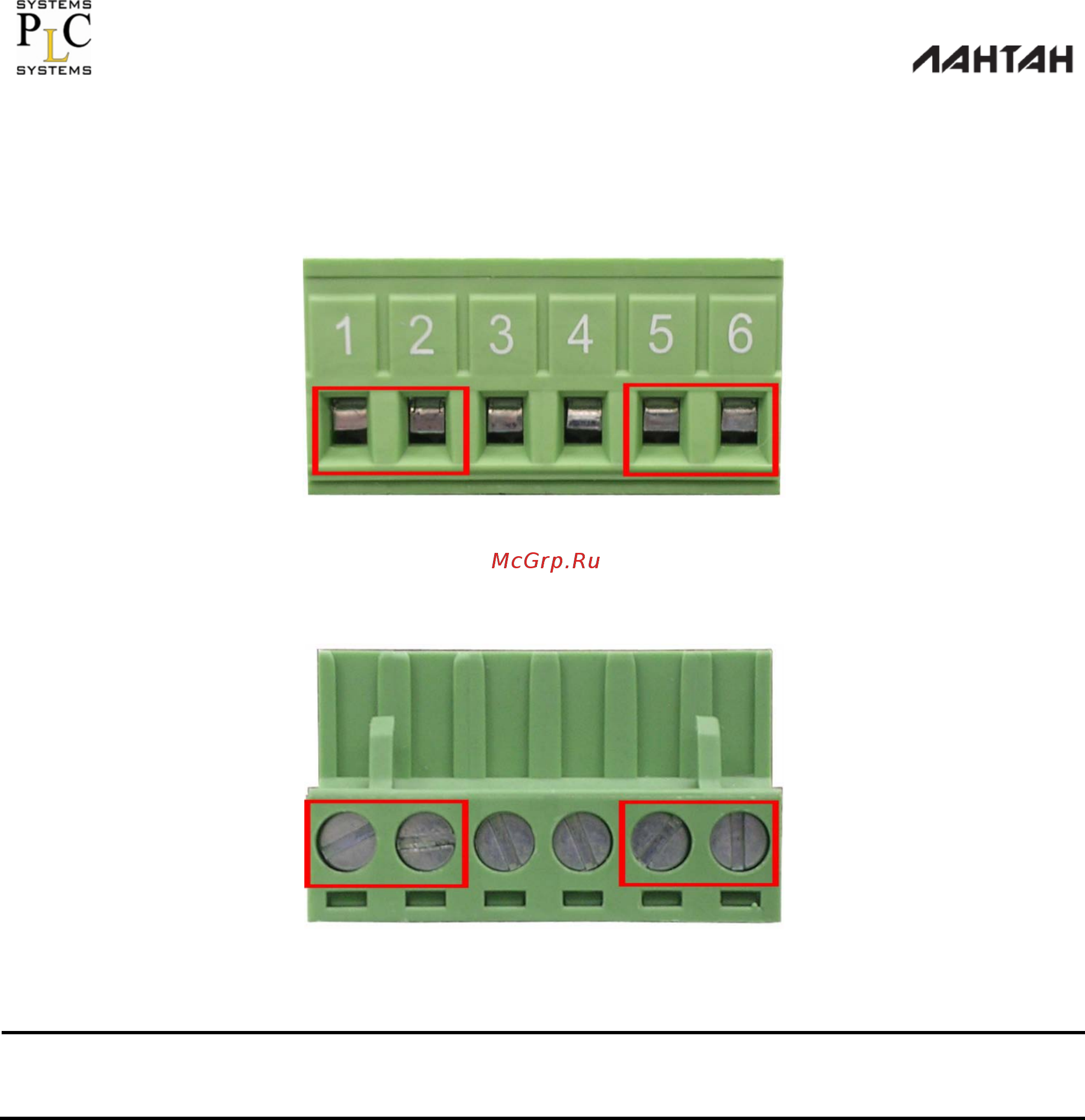

3.4 Подключение питания
Для подключения питания выполните следующие шаги:
1. Вставьте провода питания Постоянного тока (DC) в контакты 1 и 2 для «Power 2», или в 5 и 6
для «Power 1»
2. Закрепите провода от выпадания, подтянув винты.
[ПРИМЕЧАНИЕ] Калибр проводов для клеммной колодки должны быть в диапазоне между 12 ~ 24
AWG (0.25 – 4.0 мм кВ)
