Лантан SD-4008 [21/101] Приложение pro ring2s
![Лантан SD-4008 [21/101] Приложение pro ring2s](/views2/1264425/page21/bg15.png)
SD-4208-G-DSC: Руководство пользователя (вер.2)
13
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

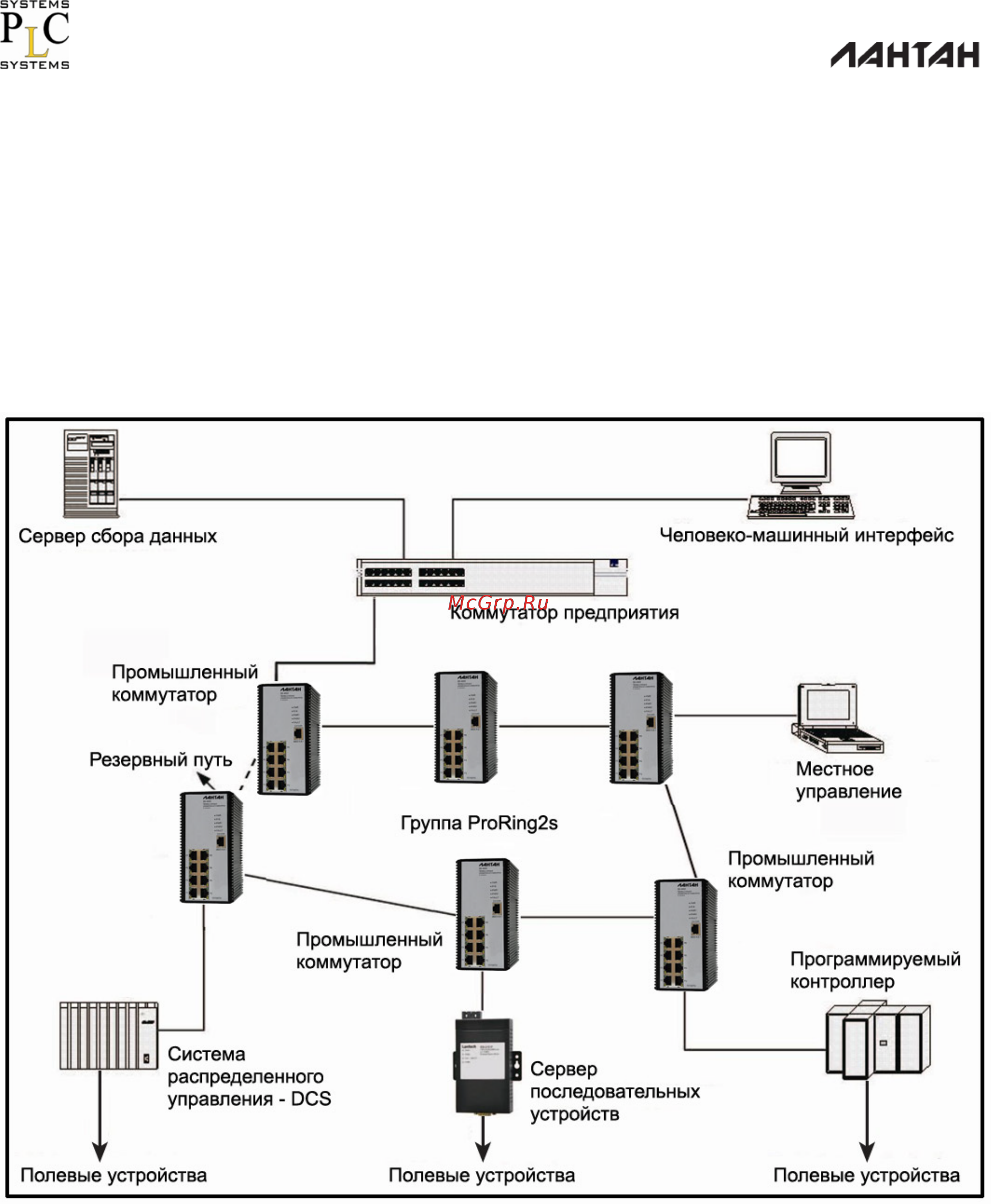

3.7 Приложение Pro-Ring2s
Pro-Ring II является новым Кольцевым механизмом для Промышленных коммутаторов Lantech и
Лантан, в которых устранена необходимость предварительной установке Master switch - Главного
коммутатора (как это было в старом Pro-Ring) и использованы более безопасные топологии для
защиты сети, чем ранее. Pro-Ring II работает как закольцованная цепь - Ring Chain,
чтобы уменьшить
риск отключения Master switch, при этом настройка становится гораздо легче.
Pro-Ring II обратно совместим со старыми системами Pro-Ring с понижением классификации схем
колец.
