Лантан SD-4008 [20/101] Подключение кабелей
![Лантан SD-4008 [20/101] Подключение кабелей](/views2/1264425/page20/bg14.png)
SD-4208-G-DSC: Руководство пользователя (вер.2)
12
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.
3.6 Подключение кабелей
Используйте четыре витые пары Категории 5 или выше для соединения с портом RJ-45. Кабели
между коммутатором и другими участниками соединений (коммутаторы, концентраторы, рабочие
станции и т.д.) должен быть не длиннее 100 метров (328 футов.).
В этой главе приведены некоторые примеры приложений, чтобы помочь пользователю понять
возможности применения функции Промышленного коммутатора.

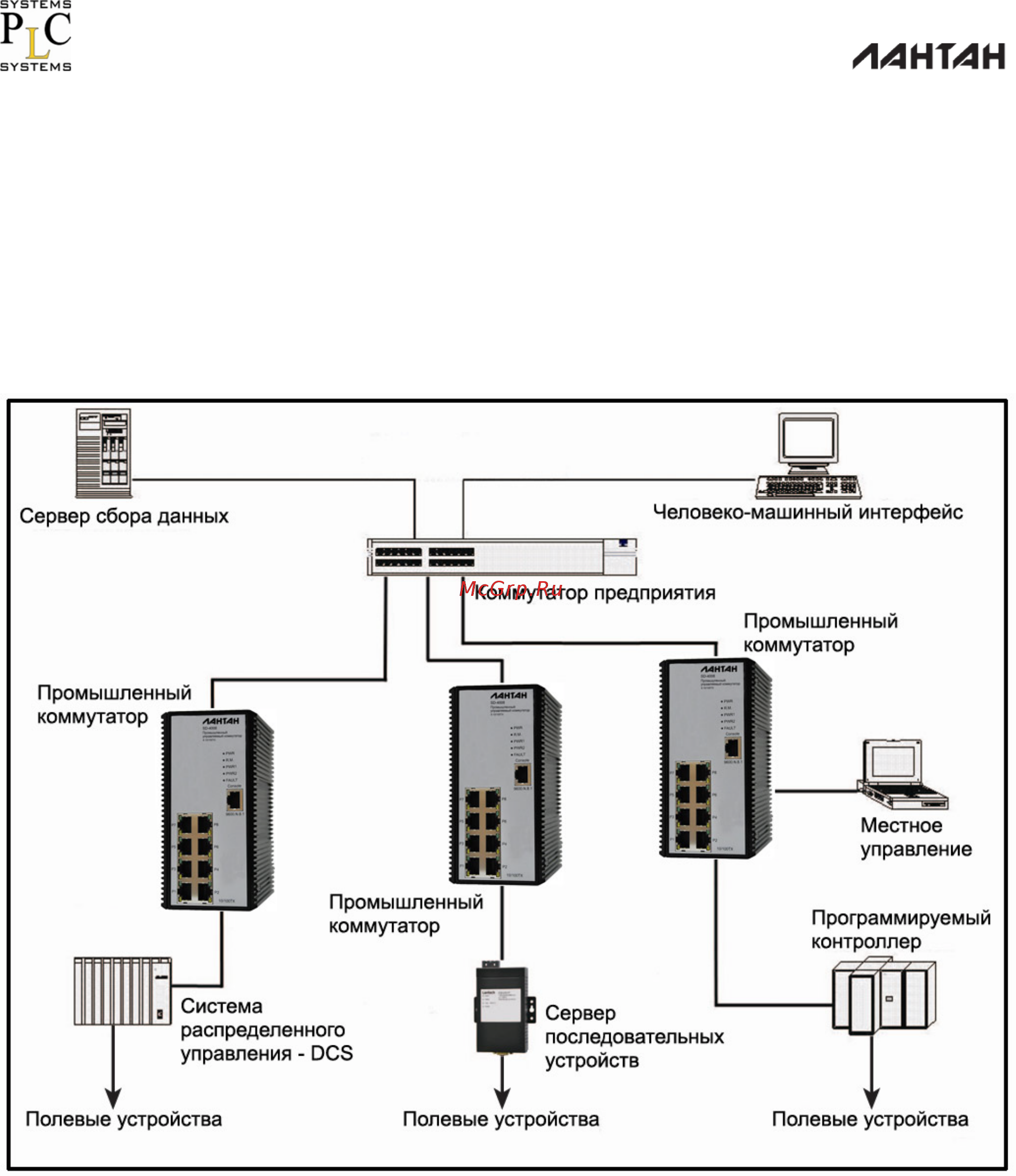

Один из примеров приложения с использованием Промышленного коммутатора, показан ниже:
