ПОРЯДОК УСТАНОВКИ
18
После подкючения к данному КМ первых ста квартир (в нашем случае 349...
448), вторую сотню квартир (449...548) подключают ко второму КМ с уста-
новленным джампером «200», руководствуясь тем же правилом соблюде-
ния численного соответствия номера квартиры номеру выхода коммутатора
(значения Dx и Ex).
Внимание! Номер первой квартиры при программировании БВ должен со-
впадать с минимальным номером квартиры в подъезде (в нашем случае 349).
548
500
499
449
448
400
399
349
Коммутатор
КМ100-7.2
джампер
в положении
«200»
Коммутатор
КМ100-7.2
джампер
в положении
«100»
квартиры
Выход коммутатора
(Dx, Ex)
99
49
48
00
Выход коммутатора
(Dx, Ex)
99
49
48
00

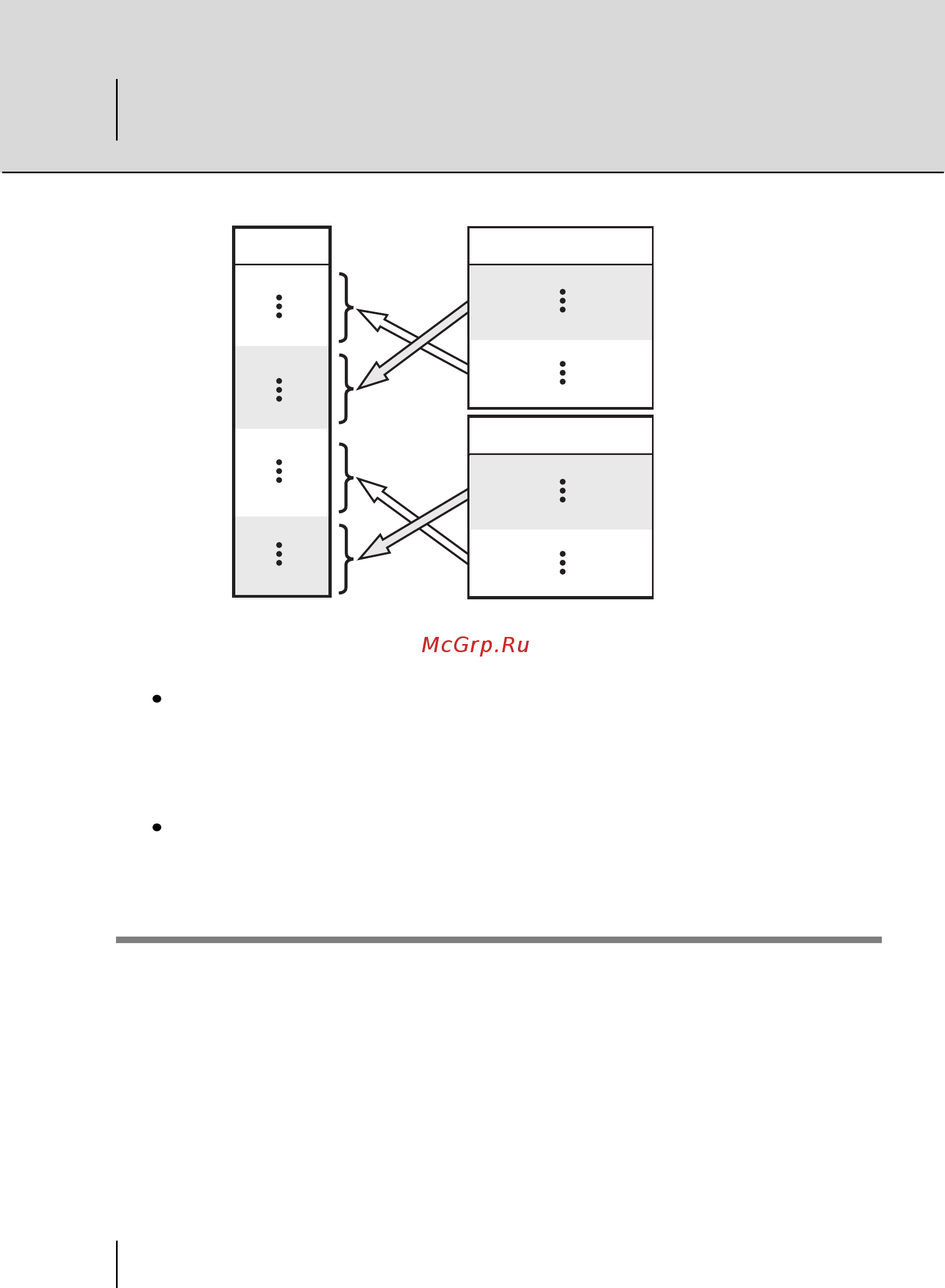

Рис.3
Пример схемы подключения двухсот квартир
к двум коммутаторам KM100-7.2
Электромагнитный замок подключается к БП и к БВ согласно схеме (рис.2). Цепи
коммутации электромагнитного замка в БВ содержат схему размагничивания. При
подключении следует соблюдать полярность напряжения, указанную на схеме,
во избежание выхода из строя БВ.
Электромеханические замки, открываемые подачей напряжения, необходимо
установить последовательно клеммам С и NO и подавать положительное на-
пряжение на контакт NO. В схеме между двумя этими контактами установлен
защитный диод и переполюсовка питающего напряжения приведет к замыканию
источника через него.
Монтаж замка
