ПРОГРАММИРОВАНИЕ БЛОКА ВЫЗОВА
42

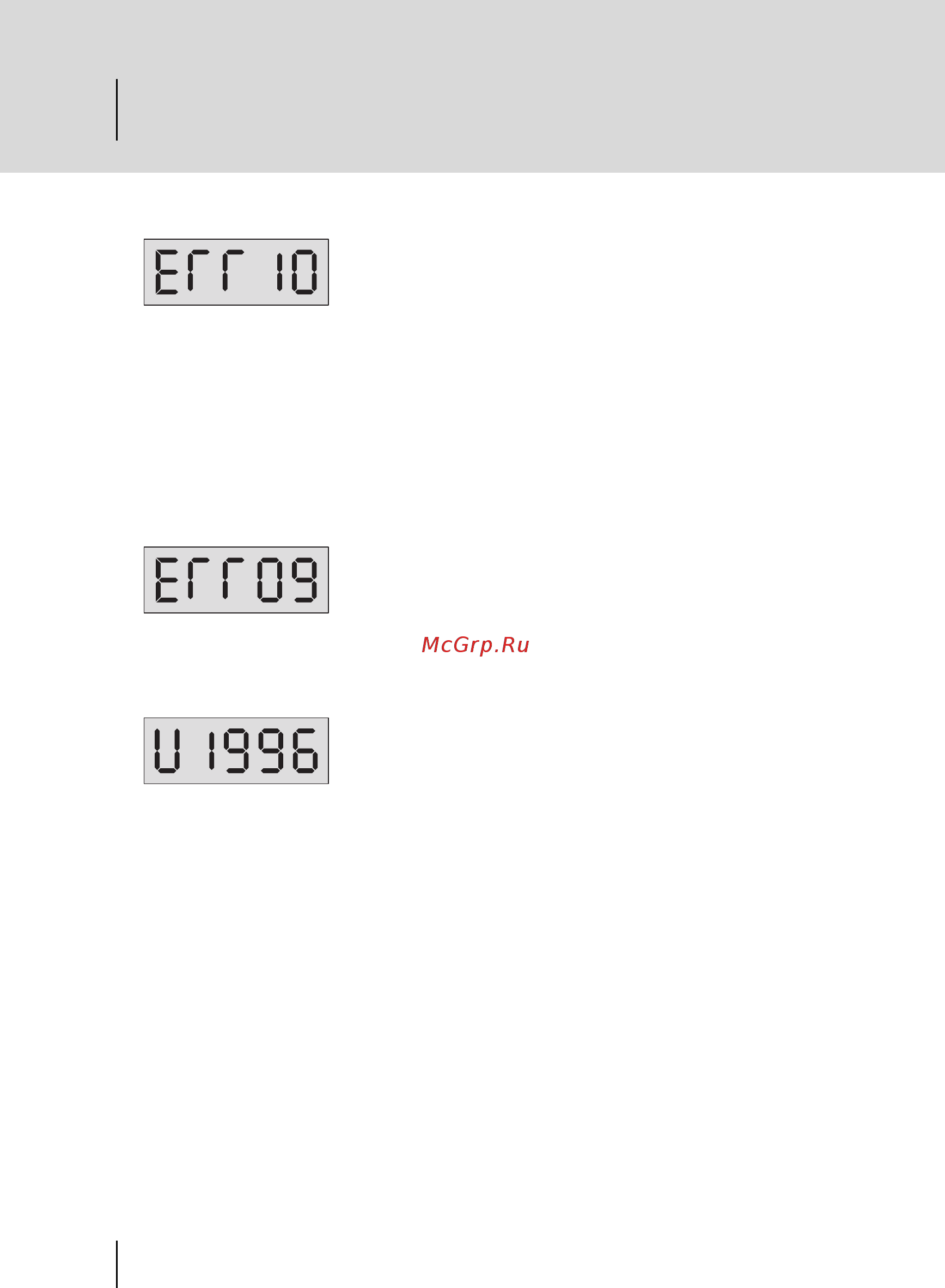

БВ, на индикаторе появляется сообщение о неправиль-
ном серийном номере новой версии прошивки.
При несовпадении серийного номера БВ с серийным номером в заголов-
ке носителя информации можно заставить БВ загрузить версию програм-
мы с другим серийным номером. Для этого необходимо сначала выпол-
нить установки, описанные в разделе «Игнорирование серийного номера»
(см. стр. 32). Далее путем однократного нажатия кнопки «В» переходим на па-
раметр PS001 и однократным нажатием кнопки «С» на выбор режима редак-
тирования, сопровождаемый индикацией SEL. Далее прикладываем носитель
информации к считывателю, нажимаем кнопку «6» и наблюдаем за процессом
загрузки программы.
Если же в процессе загрузки ПО произошел сбой связи с
БВ, на индикаторе отображается
В этом случае необходимо нажать кнопку сброса, не отнимая носитель инфор-
мации от считывателя. Будет произведена повторная операция записи КФ из
носителя информации в память БВ.
Возможен вариант, когда после появления слайда ошиб-
ки, пользователь сначала убирает носитель со считыва-
теля, а затем нажимает кнопку сброса. В этом случае по-
является надпись
Затем, после повторного прикладывания к считывателю носителя информации,
будет произведена повторная операция записи КФ из носителя информации в
память БВ.
Если во время изменения версии прошивки произошла перезагрузка БВ, то БВ
переходит к непрерывной индикации своего серийного номера. Такое может
произойти в результате сбоя питания или в результате случайного двойного на-
жатия кнопки «С» после сбоя связи с носителем информации. Для вывода БВ из
такого режима необходимо приложить к считывателю ключ с версией прошивки
БВ и нажать кнопку «В». Далее происходит процесс заливки с описанными выше
исходами.
Внимание!
При изменении версии прошивки с младшей на 3.16 и выше:
– Уменьшается разрядность кода клиента. Старший (пятый) разряд кода кли-
ента пропадает, и пользователь должен использовать оставшиеся четыре раз-
ряда кода.
