ПОРЯДОК УСТАНОВКИ

чередовать в кабеле сигнальные провода с проводами, подключаемыми к клемме

“ GND “ на блоке вызова.

Для разветвления абонентской проводки на этажах рекомендуется использо-

вать телефонные распределительные коробки КРТН-10 ТУ45-76.2Д3.622.136ТУ или

аналогичные емкостью 10 пар, или коробку соединительную КС-4.1.

БВ, БП и КМ имеют специальные клеммные колодки для подключения проводов с

соответствующими обозначениями.

БВ соединяется с остальными блоками системы согласно монтажной схеме (рис.2).

Клемма заземления на БВ подключается к шине защитного заземления.

Для подключения БВ с видеокамерой необходимо использовать отдельный блок

питания видеокамеры (или отдельный выход БП, например PS2-DKV3) со стаби-

лизированным напряжением 12 В и током не менее 150 мА. Выходной видеосигнал

подается на вход видеоразветвителя или монитор по коаксиальному кабелю с вол-

новым сопротивлением 75 Ом. Омическое сопротивление коаксиального кабеля не

должно превышать 30 Ом.

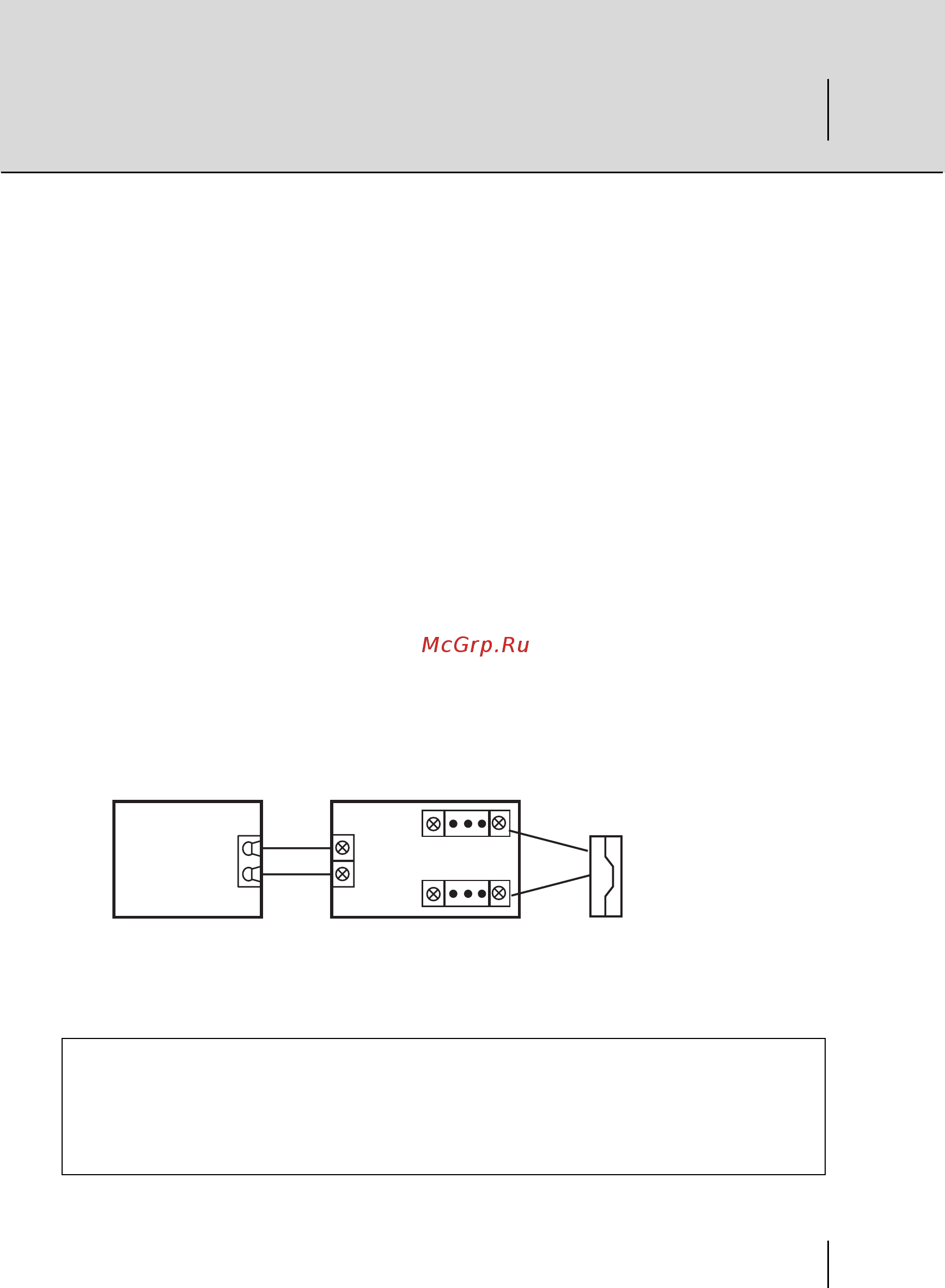

Максимальное сопротивление линии между БВ и ПА - 30 Ом. Сечение кабелей

выбирается из условия обеспечения суммарного сопротивления от ПА до БВ не бо-

лее 30 Ом. Это сопротивление является суммой сопротивлений проводов между

клеммами “LN” блока вызова и коммутатора (R1), клеммой “D” коммутатора и клем-

мой “+” абонентского пульта (R2), клеммой “–” абонентского пульта и клеммой “E”

коммутатора (R3), клеммами “GND” блока вызова и коммутатора (R4):

Во избежание наводок и шумов провода разговорной линии (клеммы “GND”, “LN”

блока вызова) и провода питания должны быть расположены в разных кабелях.

Блоки вызова серии DP303 имеют встроенную схему размагничивания

замка. Запрещается использовать в составе домофонного комплекса

электромагнитные замки, имеющие свою встроенную схему размагничи-

вания. Это может привести к преждевременному выходу из строя цепи

управления замком блока вызова.

GND

–

Коммутатор

Пульт

абонентский

Блок вызова

Блоки вызова серии DP303. Руководство по эксплуатации
