ПРИЛОЖЕНИЕ I. Алгоритмы программирования блока вызова
60

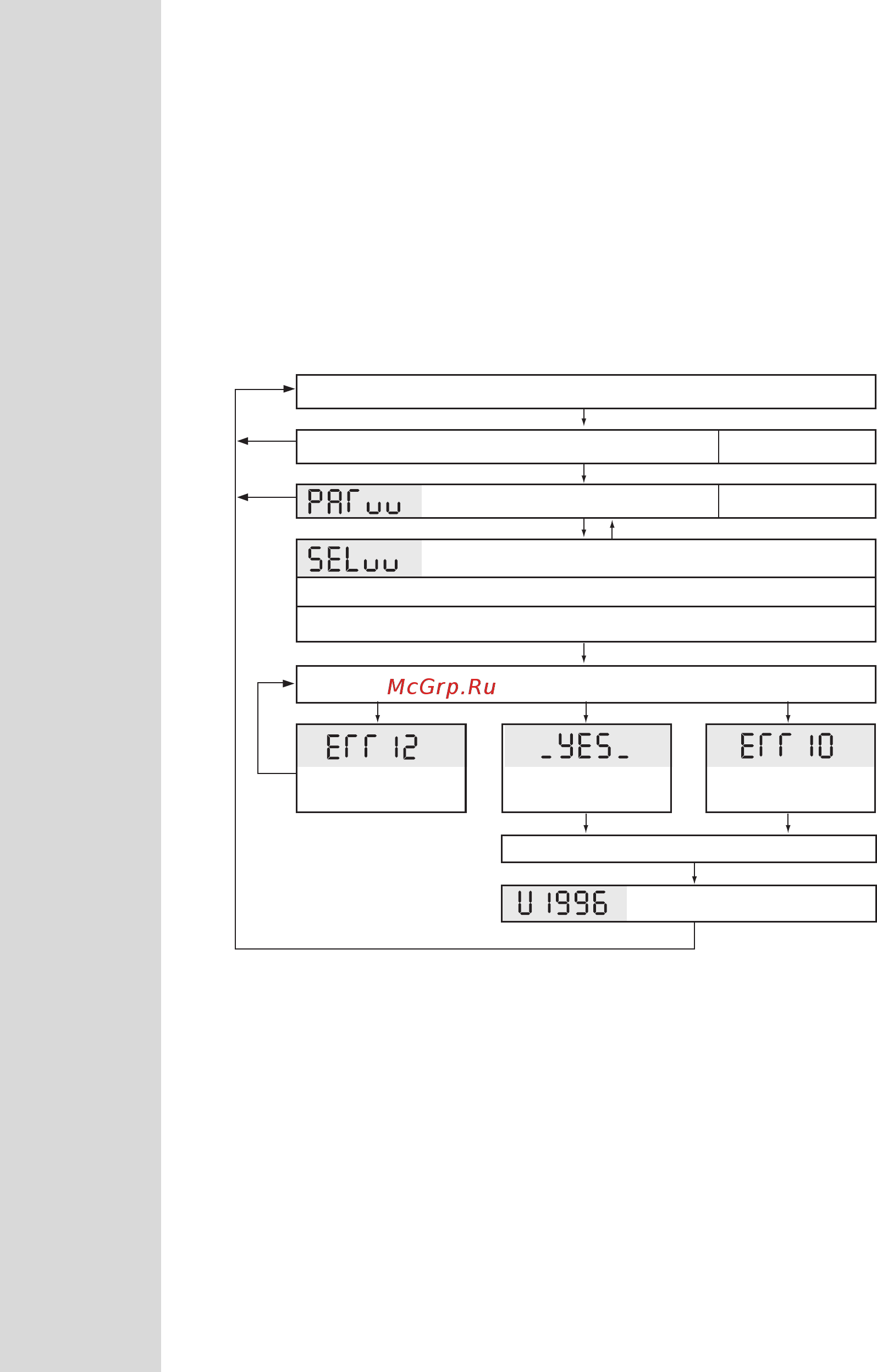

5. Загрузка конфигурации из носителя информации
а) Серийный номер БВ в загружаемой конфигурации
соответствует серийному номеру БВ
КОД ВХОДА В РЕЖИМ
12321
ПАРОЛЬ УСТАНОВЩИКА
54321
(по умолчанию)
Ошибка связи
с DS1996
Ошибка заголовоч-
ной записи DS1996
ДЕЖУРНЫЙ РЕЖИМ
«
В
»
«
В
»«
C
»
«
В
»
Загрузка успешно
завершена
«
С
»
«
С
»
«
С
»
«
С
»
«
С
»
СИСТЕМНЫЕ УСТАНОВКИ
ЗАГРУЗКА КОНФИГУРАЦИИ ИЗ DS1996
«
5
»
(загрузка конфигурации из носителя)
Приложить DS1996 к считывателю
Убрать DS1996 со считывателя
