ПОРЯДОК УСТАНОВКИ
18
«100». Предварительно необходимо исключить сотни из номеров квартир и
проводить подключение, соблюдая численное соответствие номера кварти-
ры номеру выхода коммутатора (значения Dx и Ex).
После подкючения к данному КМ первых ста квартир (в нашем случае 349...
448), вторую сотню квартир (449...548) подключают ко второму КМ с уста-
новленными джамперами в положение «200», руководствуясь тем же
правилом соблюдения численного соответствия номера квартиры номеру
выхода коммутатора (значения Dx и Ex).
После подкючения вторых ста квартир (в нашем случае 449...548), третью
сотню квартир (549...648) подключают ко третьему КМ с установленными
джамперами в положение «300», руководствуясь тем же правилом соблю-
дения численного соответствия номера квартиры номеру выхода коммута-
тора (значения Dx и Ex).
Внимание! Номер первой квартиры при программировании БВ должен со-
впадать с минимальным номером квартиры в подъезде (в нашем случае 349).
648
600
599
549
548
500
499
449
448
400
399
349
Коммутатор КМ100-7.3
джампер в положении «100»
№
квартиры
Выход коммутатора
(Dx, Ex)
99
49
48
00
Выход коммутатора
(Dx, Ex)
99
49
48
00
Выход коммутатора
(Dx, Ex)
99
49
48
00
J1
J0
Коммутатор КМ100-7.3
джампер в положении «200»
0 1
0 1
J1
J0
Коммутатор КМ100-7.3
джампер в положении «300»
0 1
J1
J0

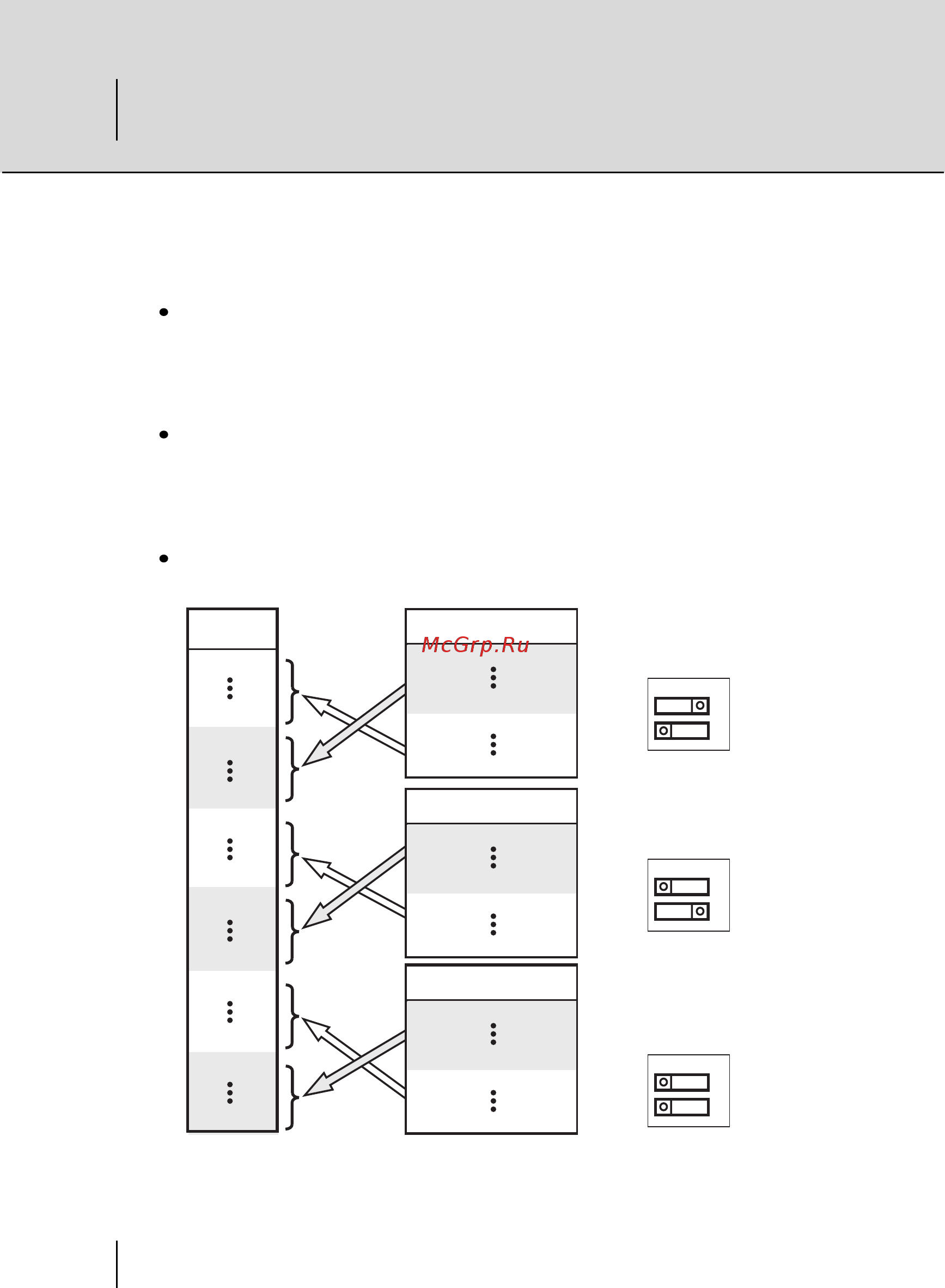

Рис.3
Пример схемы подключения трёхсот квартир
к трём коммутаторам KM100-7.3
