ПРОГРАММИРОВАНИЕ БЛОКА ВЫЗОВА
46
В случае приложения к считывателю носителя информации с версией прошивки,
в которой установлен серийный номер, отличный от серийного номера данного

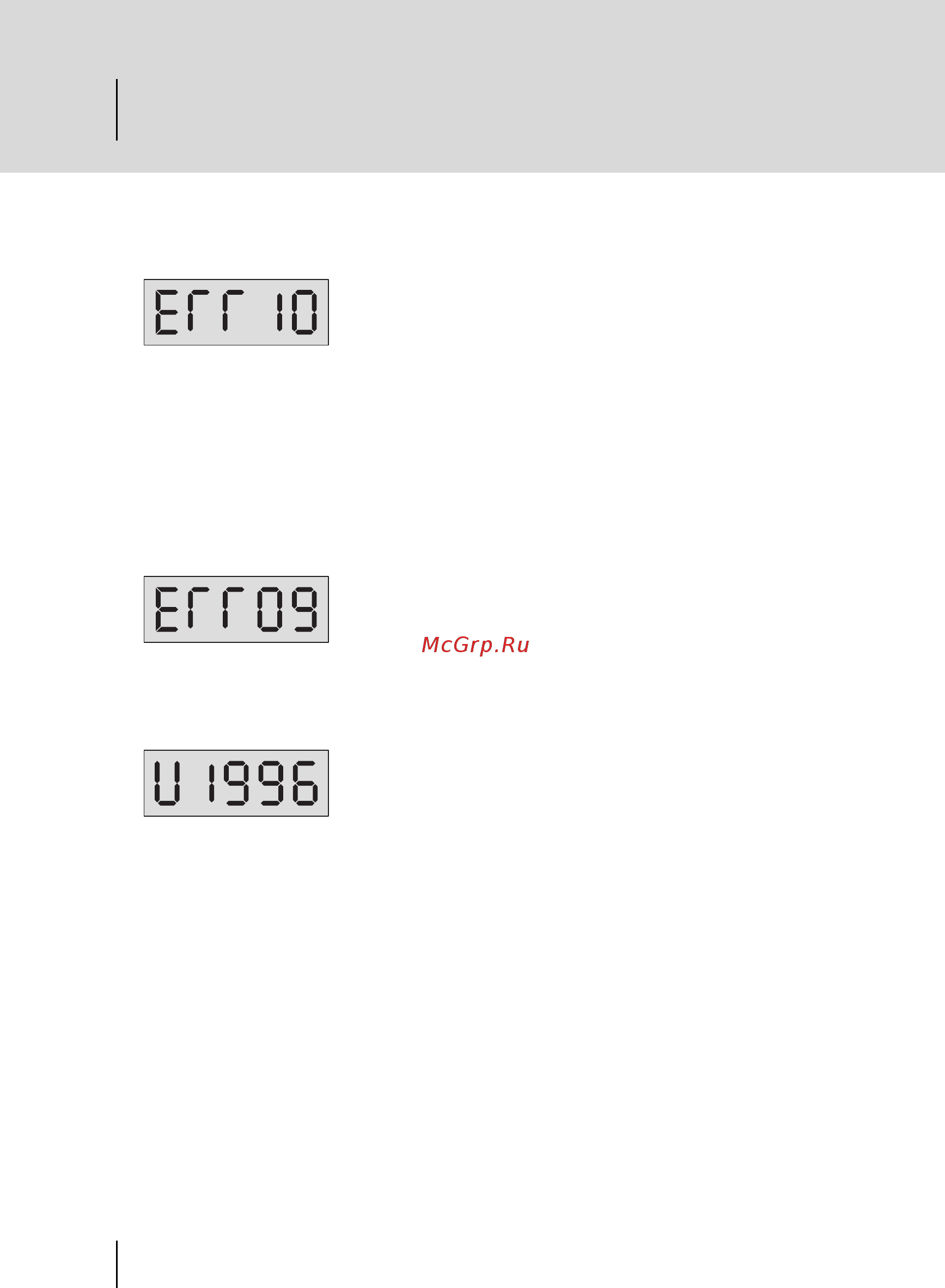

БВ, на индикаторе появляется сообщение о неправиль-
ном серийном номере новой версии прошивки.
При несовпадении серийного номера БВ с серийным номером в заголов-
ке носителя информации можно заставить БВ загрузить версию програм-
мы с другим серийным номером. Для этого необходимо сначала выпол-
нить установки, описанные в разделе «Игнорирование серийного номера»
(см. стр. 32). Далее путем однократного нажатия кнопки «В» переходим на па-
раметр PS001 и однократным нажатием кнопки «С» на выбор режима редак-
тирования, сопровождаемый индикацией SEL. Далее прикладываем носитель
информации к считывателю, нажимаем кнопку «6» и наблюдаем за процессом
загрузки программы.
Если же в процессе загрузки ПО произошел сбой связи с
БВ, на индикаторе отображается:
В этом случае необходимо нажать кнопку сброса, не отнимая носитель инфор-
мации от считывателя. Будет произведена повторная операция записи КФ из
носителя информации в память БВ.
Возможен вариант, когда после появления слайда ошибки, пользователь снача-
ла убирает носитель со считывателя, а затем нажимает
кнопку сброса. В этом случае появляется надпись:
Затем, после повторного прикладывания к считывателю носителя информации,
будет произведена повторная операция записи КФ из носителя информации в па-
мять БВ.
Если во время изменения версии прошивки произошла перезагрузка БВ, то БВ пере-
ходит к непрерывной индикации своего серийного номера. Такое может произойти
в результате сбоя питания или в результате случайного двойного нажатия кнопки
«С» после сбоя связи с носителем информации. Для вывода БВ из такого режима не-
обходимо приложить к считывателю ключ с версией прошивки БВ и нажать кнопку
«В». Далее происходит процесс заливки с описанными выше исходами.
Внимание!
При изменении версии прошивки с младшей на 3.32 и выше:
– Уменьшается разрядность кода клиента. Старший (пятый) разряд кода кли-
ента пропадает, и пользователь должен использовать оставшиеся четыре раз-
ряда кода.
