ПОРЯДОК УСТАНОВКИ
19
Блоки вызова серии DP303. Руководство по эксплуатации
Коммутатор КМ100-7.3
D4 D3 D2 D1 D0 E2 E1 E0
этаж1 этаж2 этаж3 этаж4
ряд3 ряд2 ряд1
этаж5
кв. №
D0E1
кв. №
D0E2
кв. №
D4E1
кв. №
D2E1
кв. №
D2E2
кв. №
D1E1
кв. №
D1E2
кв. №
D3E1
кв. №
D3E2
кв. №
D4E2
кв.№
D4E0
кв.№
D3E0
кв.№
D1E0
кв.№
D0E0
кв.№
D2E0

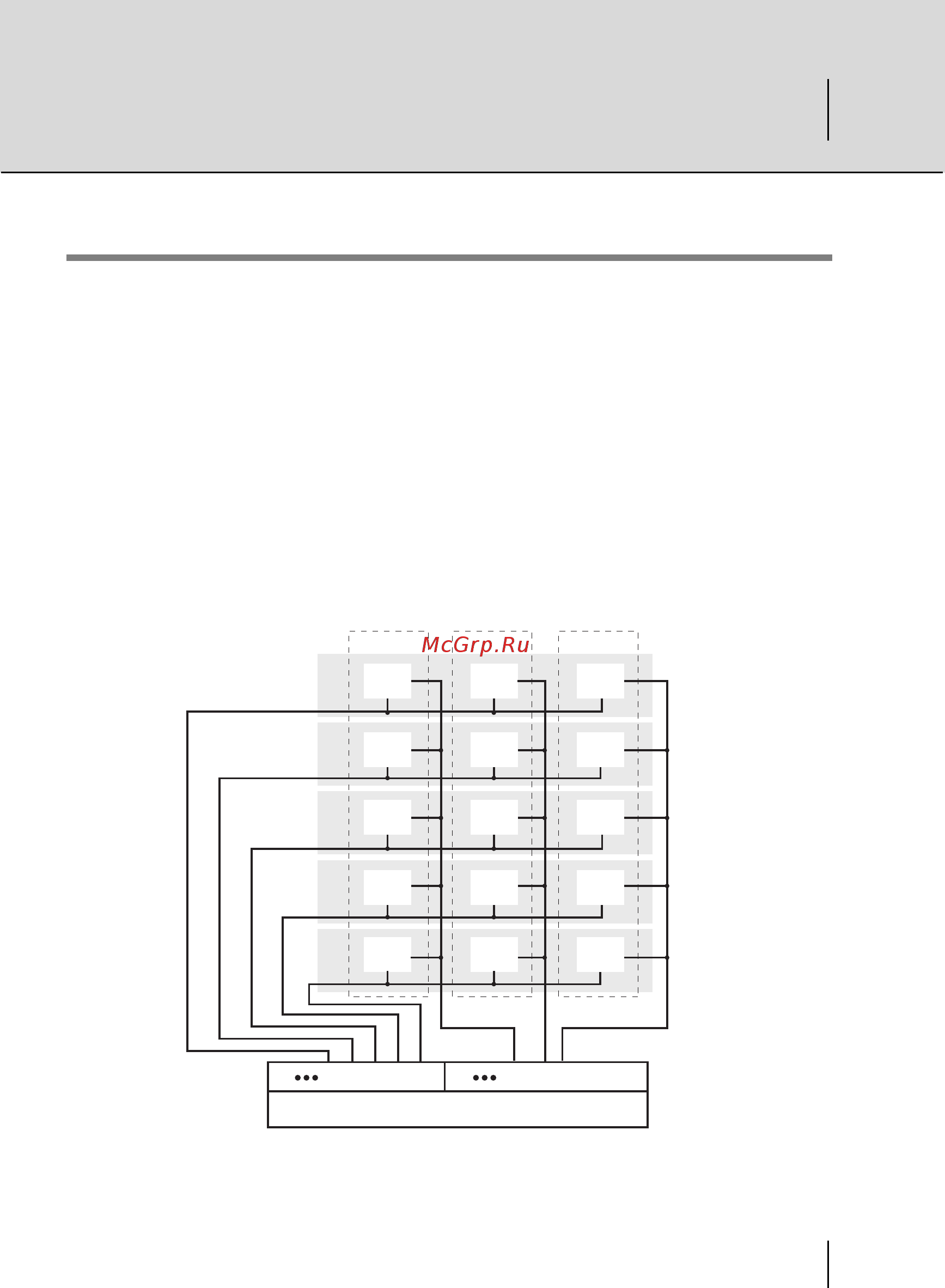

Рис.4
Пример схемы подключения квартир к коммутатору KM100-7.3
при поквартирной установке кодов вызова (номеров квартир)
Установка коммутатора при произвольной нумерации*
* Только для БВ с версией ПО 333.
В случае ручной поквартирной установки кодов вызова, вариантом которой
является гостиничная нумерация, подключение квартир к клеммам коммутато-
ров может быть произвольно выбрано установщиком. Одной из возможностей,
предоставляемых произвольной нумерацией, является подключение квартир по
схеме «номер этажа – номер вертикального ряда», в котором квартиры распо-
ложены одна над/под другой (см. схему на рис.4).
При таком подключении на каждый этаж выделяется по одному выходу ком-
мутатора Dn, где n – номер этажа, а каждой квартире на этаже выделяется по
одному выходу коммутатора Em, где m – порядковый номер квартиры на этаже.
Результатом такого подключения в пятиэтажном доме с 3 квартирами на этаже бу-
дет использование 8 проводов от коммутатора, вместо 12 или 13 при традици-
онной системе подключения «десятки – единицы». К тому же на каждый этаж пой-
дет свой провод D, и на всех этажах будут использованы одни и те же провода Е,
подключенные аналогично для каждого ряда.
