Органы управления и функции

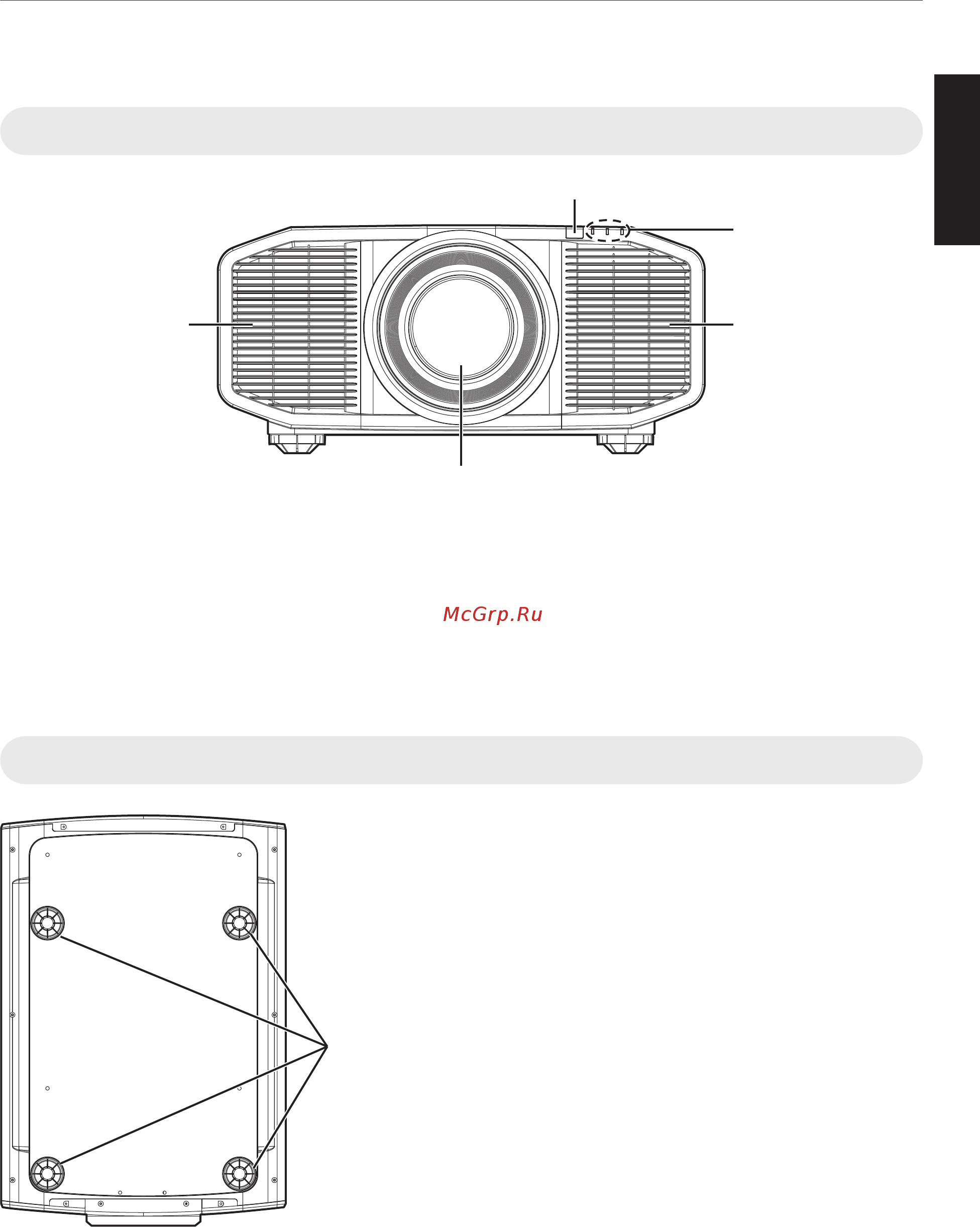

Главный блок - вид спереди
.
A
B
C
D D
A
Объектив
Это проекционный объектив. Запрещается
заглядывать в объектив во время работы проектора.
B
Датчик дистанционного
управления (фронтальный)
Во время работы направляйте ПДУ в эту область.
*
Сзади также находится датчик дистанционного
управления.
C
Индикатор
См. „Индикаторы главного блока“СТР. 75.
D
Вентиляционное отверстие
Выпуск теплого воздуха необходим для охлаждения
внутри устройства.
Запрещается закрывать вентиляционные
отверстия.
Главный блок - вид снизу
E
Ножки
Высоту и угол проецирования можно регулировать вращением
ножек. (от 0 до 5 мм) (СТР. 20)
Отверстия снятых ножек можно использовать для монтажа
проектора на потолке.
E
11
