Использование элементов управления, регулировки или выполнение
процедур, не указанных в данном документе, может вызвать опасное
радиоактивное излучение.
Данный проектор классифицируется как ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 3R.
Эта этикетка ЛАЗЕРНОГО ИЗДЕЛИЯ КЛАССА 3R и предупреждающая
этикетка расположены в задней части проектора.
Для покупателей в США и Канаде
ВНИМАНИЕ

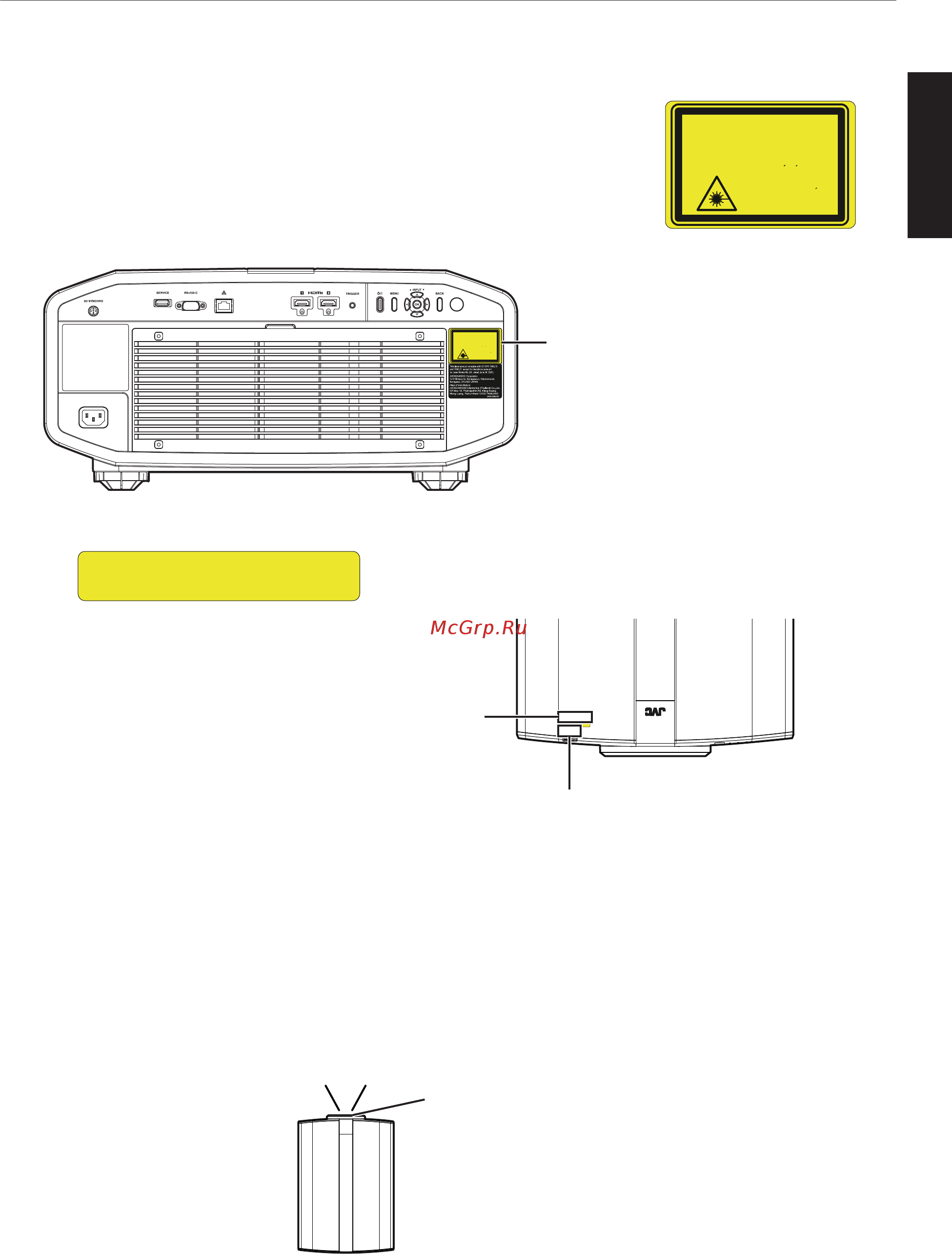

Информация о расположении наклеек
ЭТИКЕТКА С
ПРЕДУПРЕЖДЕНИЕМ
ОТНОСИТЕЛЬНО ЛАЗЕРА
ЭТИКЕТКА ДИАФРАГМЫ расположена на верхней
крышке.
ЭТИКЕТКА ДИАФРАГМЫ
ЭТИКЕТКА ДИАФРАГМЫ
ЭТИКЕТКА IEC62471-5
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ. ИЗБЕГАЙТЕ ПРЯМОГО КОНТАКТА С ГЛАЗАМИ. ЛАЗЕРНОЕ
ИЗДЕЛИЕ КЛАССА 3R.
Не смотрите в объектив, когда он используется.
Характеристики источника света
Лазерные диоды 30 Вт × 6
Длина волны 450 - 460 нм
Максимальная выходная мощность составляет 64,12 Вт
ПРЕДУПРЕЖДЕНИЕ
Угол расхождения луча от объектива данного устройства
Порт лазерного излучения
Широкий : α=71°
Теле : α=39°
α
ВНИМАНИЕ
LASER RADIATION
AVOID DIRECT EYE
EXPOSURE
CLASS 32 LASER PRODUCT
WAVE LENGTH : 453nm
MAX OUTPUT : 83.56mW
RAYONNEMENT LASER
EVITER L’EXPOSITION
DIRECTE DES YEUX
PRODUIT LASER DE CLASSE 3R
LONGUEUR D'ONDE : 453nm
SORTIE MAX : 83.56mW
RADIACION LASER
EVITAR LA EXPOSICION
DIRECTA DE LOS OJOS
CLASE 3R PRODUCTO LASER
LONGGITUD DE ONDA : 453nm
SALIDA MAX : 83.56mW
IEC/EN60825-1：2007
LASER RADIATION
AVOID DIRECT EYE
EXPOSURE
CLASS 32 LASER PRODUCT
WAVE LENGTH : 453nm
MAX OUTPUT : 83.56mW
RAYONNEMENT LASER
EVITER L’EXPOSITION
DIRECTE DES YEUX
PRODUIT LASER DE CLASSE 3R
LONGUEUR D'ONDE : 453nm
SORTIE MAX : 83.56mW
RADIACION LASER
EVITAR LA EXPOSICION
DIRECTA DE LOS OJOS
CLASE 3R PRODUCTO LASER
LONGGITUD DE ONDA : 453nm
SALIDA MAX : 83.56mW
IEC/EN60825-1：2007
LASER APERTURE
LASER APERTURE
7
