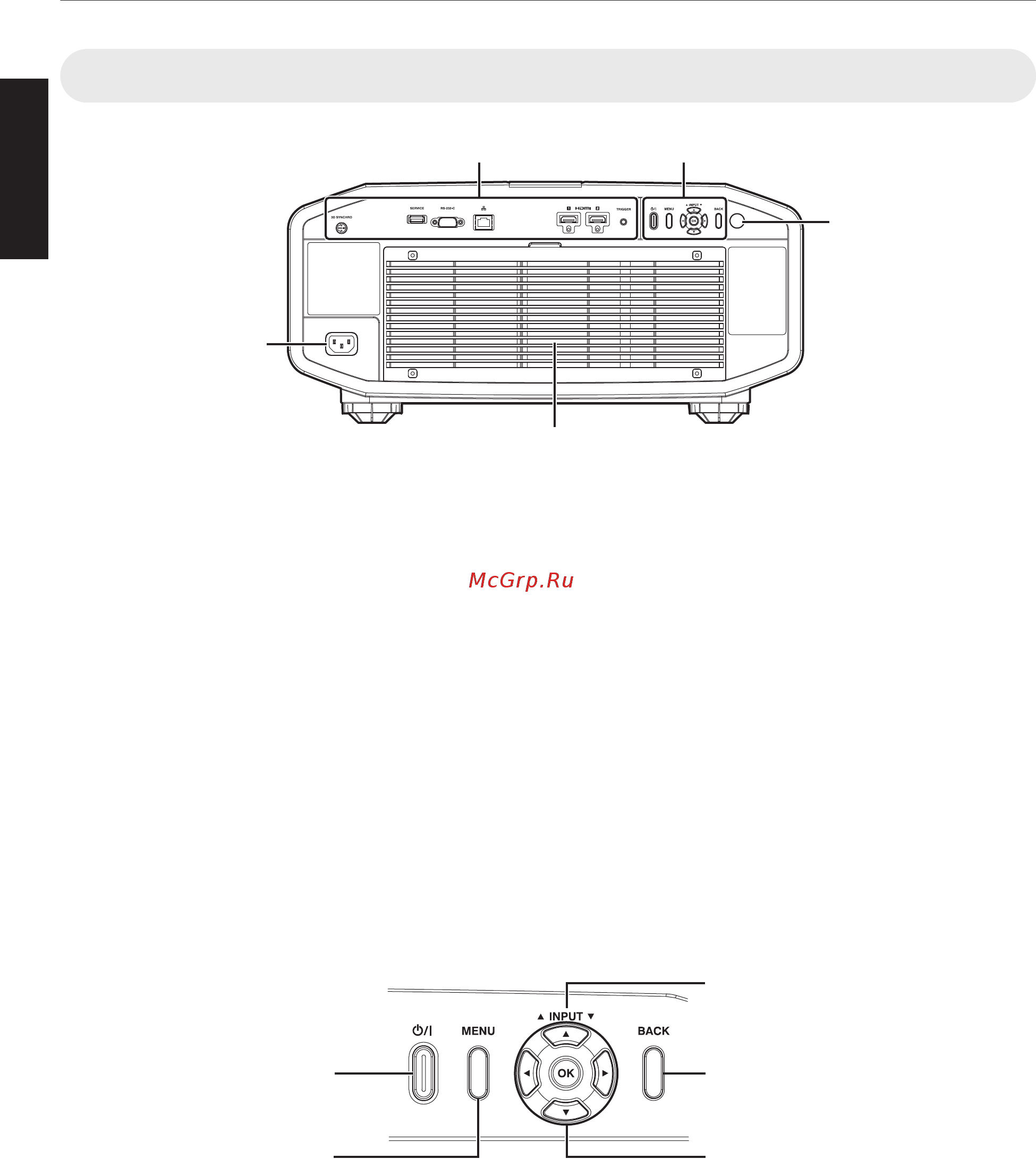

Главный блок - вид сзади
.
I
J
H
F G
F
Входные разъемы
В дополнение к входному разъему видеосигнала
также устанавливаются другие разъемы для
таких устройств, как контроллеры и
дополнительное оборудование.
См. „Главный блок - входные разъемы“СТР.
13
,
чтобы узнать подробнее о разъемах.
G
Панель управления
За более подробной информацией обратитесь к
„Панель управления“ на схеме ниже.
H
Датчик дистанционного
управления (тыловой)
Во время работы направляйте ПДУ в эту область.
* С передней стороны также находится датчик
дистанционного управления.
I
Входной разъем питания
Подключите кабель питания к этому разъему.
J
Вентиляционные отверстия
Впускные отверстия предназначены для забора
воздуха и охлаждения внутри устройства.
Запрещается блокировать или препятствовать
выходному потоку горячего воздуха. Это может
привести к неисправности блока.
Панель управления
.
[MENU]: Отображение меню
[BACK]: Возврат в предыдущее
меню
Кнопки [JKH I]: Выбор элемента
[OK]: Подтверждение выбора
[J [INPUT] K]: Переключение
входов
A: Включение/
отключение питания
12
Приступая к работе
