Подключение проектора
0
Не выключайте питание до завершения подключения.
0
Порядок подключения отличается в зависимости от используемого устройства. Для получения
дополнительной информации обратитесь к руководству по эксплуатации подключаемого устройства.
0
Этот
проектор предназначен для проецирования изображений. Для воспроизведения звука подключенных
устройств дополнительно подключите устройство вывода, например, усилитель или громкоговоритель.
0
Изображения могут не отображаться в зависимости от подключаемых устройств и кабелей.
Используйте высокоскоростной кабель HDMI (
продается отдельно), имеющий HDMI-сертификацию.
В случае использования стандартного кабеля рекомендуется установить разрешение передачи
видеосигнала в значение 1080i и ниже.
0
Также см. „HDMI 2 EDID“СТР.
49.
0
Некоторые кабели невозможно подключить к устройству из-за размера изоляции коннектора.

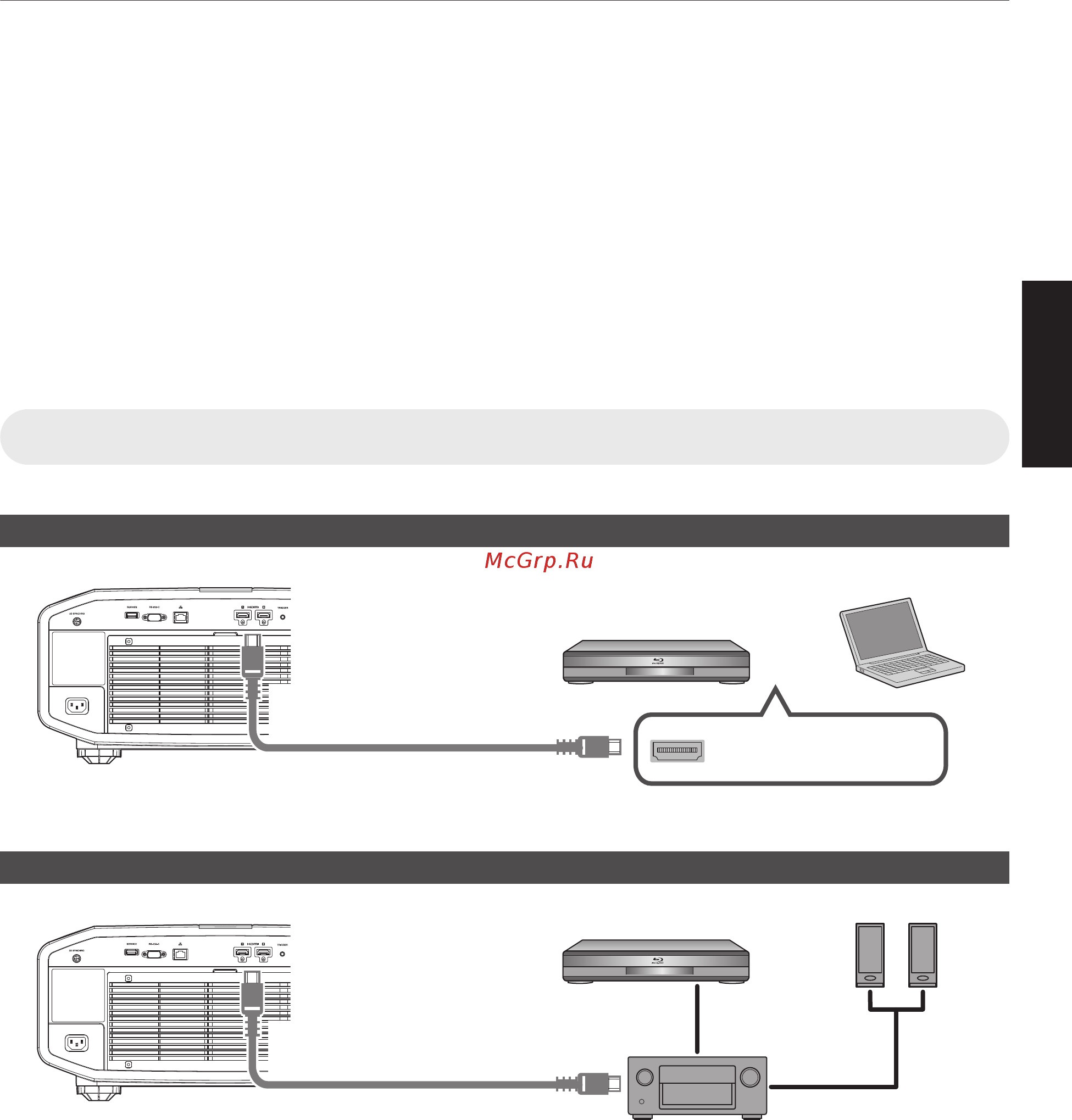

Подключение входного разъема HDMI (цифровой вход)
Подключение через кабель HDMI.
.
Выходной разъем HDMI
BD/DVD-рекордер и пр.
Переносной компьютер и пр.
Кабель HDMI (приобретается отдельно)
Проектор
К входному разъему
[HDMI 1] или [HDMI 2]
0
В случае помех отодвиньте переносной компьютер от проектора.
Подключение через аудио-видеоусилитель
.
Кабель HDMI (приобретается
отдельно)
BD/DVD-рекордер и пр.
Кабель HDMI (приобретается отдельно)
Проектор
К входному разъему
[HDMI 1] или [HDMI 2]
Кабель
громкоговорителя
(продается отдельно)
Громкоговорители
Аудио-видеоусилитель
0
Если устройство-источник
подключено к проектору через промежуточное устройство, такое как усилитель
аудио/видео или разделитель, видеоизображение может не отображаться в зависимости от технических
характеристик промежуточного устройства.
В этом случае, подсоедините устройство-источник напрямую к проектору и проверьте, отображается ли
видеоизображение.
21
