Органы управления и функции

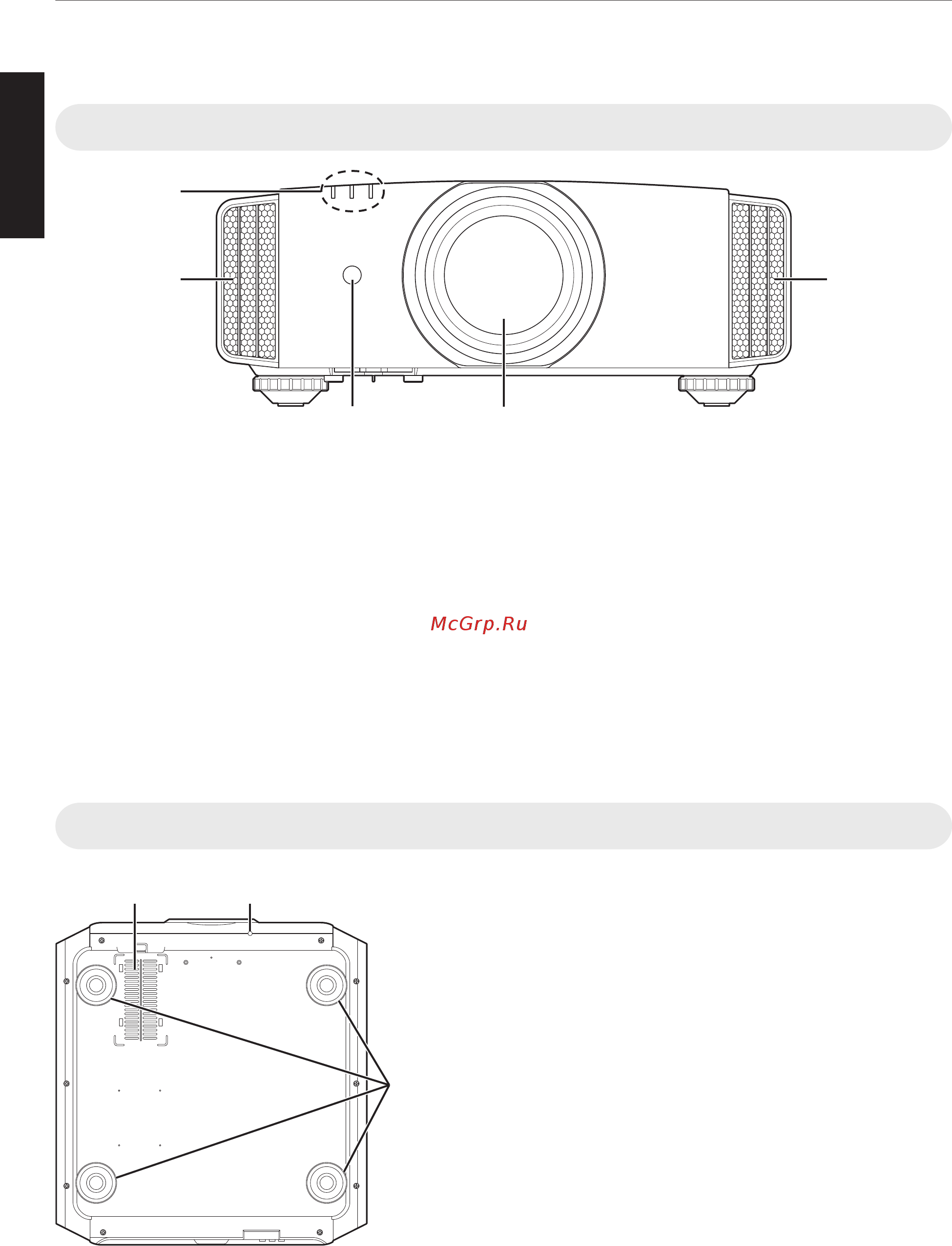

Главный блок - вид спереди
.
ABC
D
E
E
A
Объектив
Это проекционный объектив. Запрещается
заглядывать в объектив во время проецирования.
B
Крышка объектива
t
u
Крышка объектива открывается/закрывается во
время включения/выключения питания. (СТР. 48)
0
Для
v
установите крышку объектива, если
устройство не используется.
C
Датчик дистанционного
управления (спереди)
Во время работы направляйте ПДУ в эту область.
*
Сзади также находится датчик дистанционного
управления.
D
Индикатор
См. „Индикаторы главного блока“СТР. 74.
E
Вентиляционное отверстие
Выпуск теплого воздуха необходим для охлаждения
внутри устройства.
Запрещается заграждать вентиляционные
отверстия.
Главный блок - вид снизу
F
Впускные отверстия (в 3 местах сзади/снизу)
Впускные отверстия предназначены для приема воздуха и
охлаждения внутри устройства.
Запрещается блокировать или препятствовать выходному
потоку горячего воздуха. Это может привести к неисправности
блока.
* Два впускных отверстия находятся справа и слева на задней
стороне блока.
G
Ручная кнопка крышки объектива
t
u
Крышка объектива открывается нажатием кнопки.
Она используется для обслуживания. Ее также можно
использовать, чтобы быстро открыть объектив.
H
Ножки
Высоту и угол проецирования можно регулировать вращением
ножек. (от 0 до 5 мм) (СТР. 17)
Отверстия снятых ножек можно использовать для монтажа
проектора на потолке.
FG
H
10
Приступая к работе
