JVC DLA-X5000BE [11/80] I входные разъемы
![JVC DLA-X7000BE [11/80] I входные разъемы](/views2/1266117/page11/bgb.png)

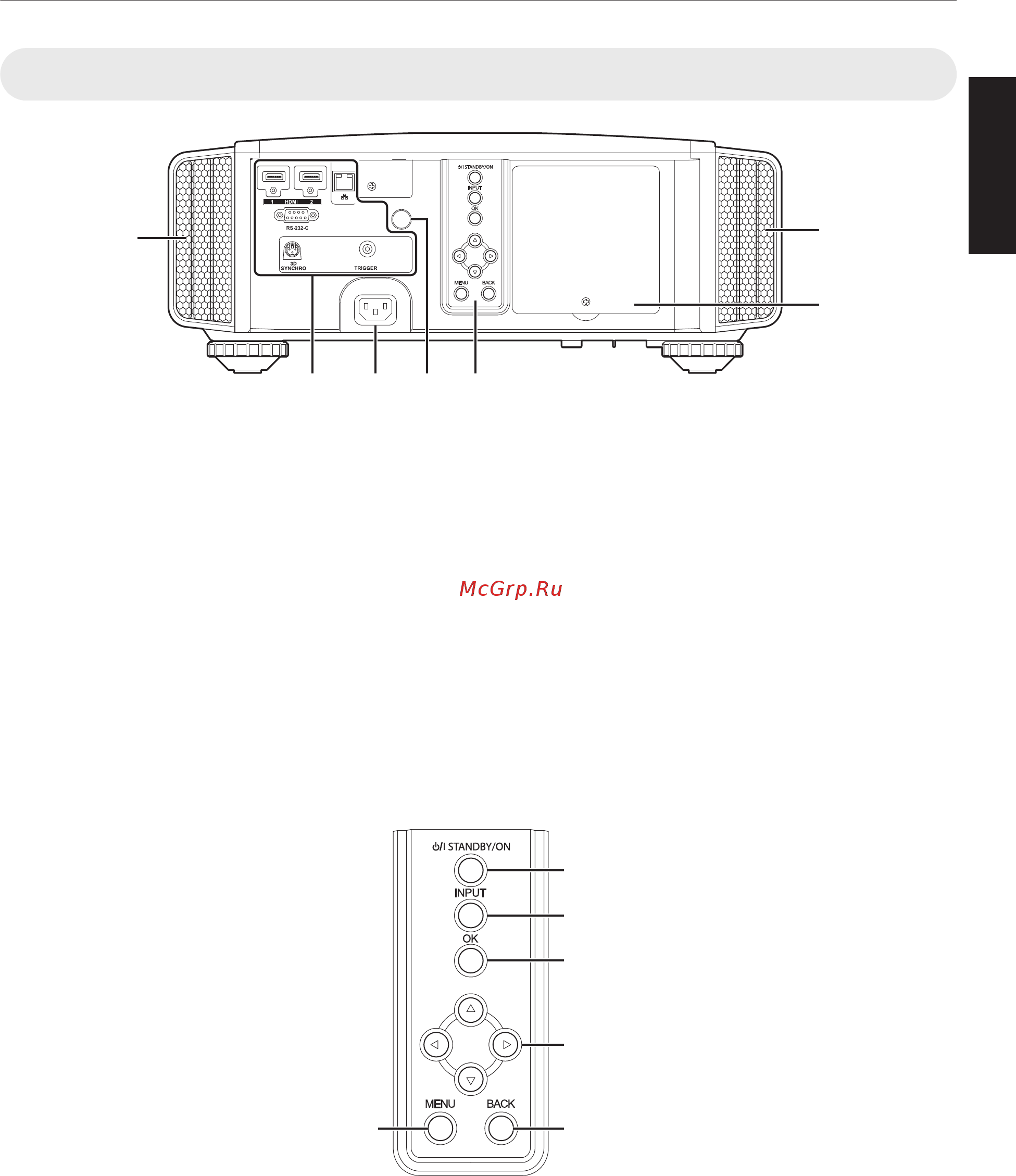

Главный блок - вид сзади
.
F
IKLM
F
J
I
Входные разъемы
В дополнение к входному разъему видеосигнала
также устанавливаются другие разъемы для
таких устройств, как контроллеры и
дополнительное оборудование.
См. „Главный блок - входные разъемы“СТР.
12,
чтобы узнать подробнее о разъемах.
J
Крышка лампы
Во время замены лампы снимите эту крышку.
K
Панель управления
За более подробной информацией обратитесь к
„Панель управления“ на схеме ниже.
L
Датчик дистанционного
управления (сзади)
Во
время
работы направляйте ПДУ в эту область.
* С передней стороны также находится датчик
дистанционного управления.
M
Входной разъем питания
Подключите кабель питания к этому разъему.
Панель управления
.
[MENU]: Отображение меню
[BACK]: Возврат в предыдущее меню
Кнопки [JKH I]: Выбор элемента
[OK]: Подтверждение выбора
[INPUT]: Переключение входов
A [STANDBY/ON]: Включение/
отключение питания
11
Приступая к работе
