JVC DLA-X5000BE [66/80] Внешнее управление
![JVC DLA-X5000WE [66/80] Внешнее управление](/views2/1266117/page66/bg42.png)

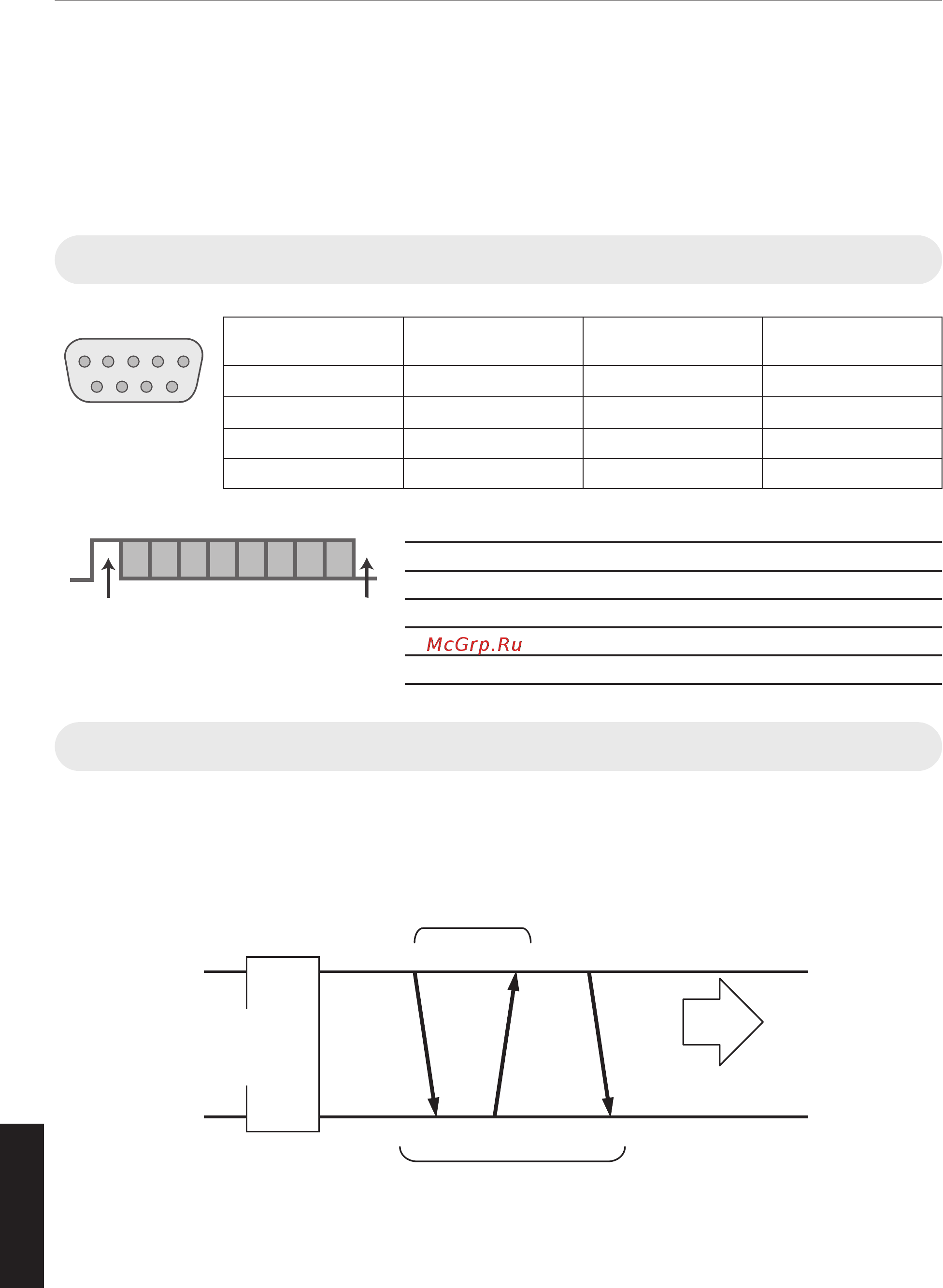

Внешнее управление
Этим устройством можно управлять при помощи ПК, подключив его кабелем RS-232C (D-sub 9-контактный).
Управление проектором можно осуществлять
при помощи ПК через сетевое подключение кабелем LAN путем
отправки проектору команд.
Æ „ Сеть “ (СТР. 55)
0
Используйте его после изучения соответствующей документации или после консультаций с системным
администратором.
Характеристики интерфейса RS-232C
№ контакта Сигнал Функция
Направление
сигнала
2 RxD Прием данных ПК " Это устройство
3 TxD Передача данных Это устройство "
ПК
5 GND Заземление
—
1, 4, 6 - 9 N/C
— —
0
PC означает контроллер, например, персональный компьютер.
Режим Несинхронизированный
Длина символа 8 бит
Контроль четности Нет
Стартовый бит 1
Стоповый бит 1
Скорость передачи данных 19200 бит/с
Формат данных Двоичный
15
69
Это устройство
D6 D7D4 D5D2 D3D0 D1
Стоповый битСтартовый бит
Подключение TCP/IP
Перед началом управления через LAN необходимо установить соединение по протоколу TCP путем „3-
стороннего приветствия“ с последующей
отправкой „PJREQ“ и приемом „PJACK“ в течении пяти секунд, после
чего проектором осуществляется отправка „PJ_OK“ для установления соединения.
Если установить соединение в течении пяти секунд не удалось или в случае получения „PJ_NG“ или „PJNAK“,
проверьте состояние проектора, затем повторите шаги запуска с установлением TCP-соединения.
.
Управление проектором
Процедура установления соединения
PJACK
PJREQ
PJ_OK
В течении 5 секунд
ПК управления
3-стороннее приветствие
TCP порт № 20554
Установка соединения по протоколу TCP
Проектор
66
