СМЕНА СТОРОНЫ КРЕПЛЕНИЯ ДВЕРИ
Двери изделия перенавешиваемые (двусторонние), при поставке с фабрики дверь
всегда прикреплена справа. Если Вы хотите поменять сторону крепления двери,
следуйте следующим инструкциям:

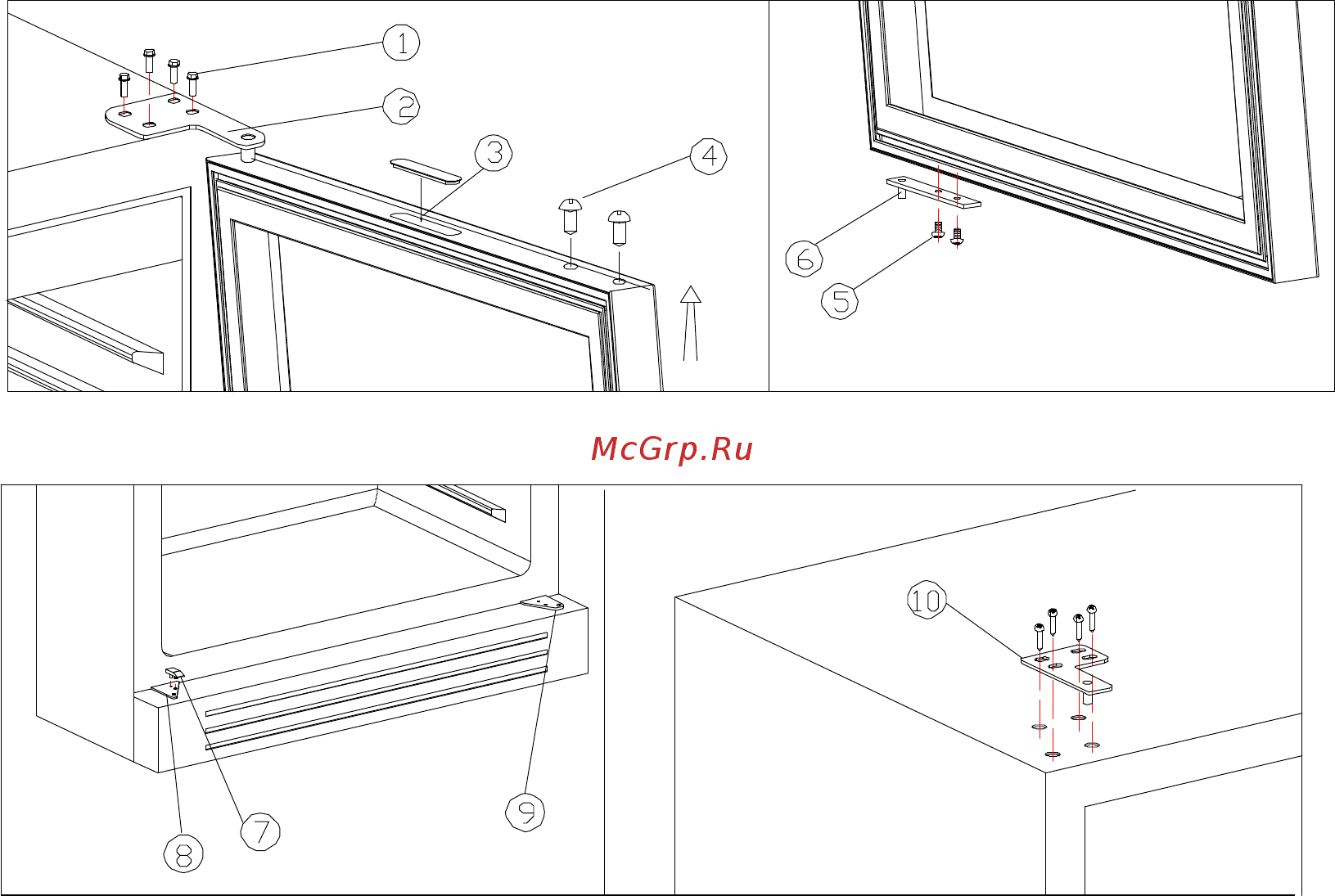

ТИП А
Рис.A
Рис.C
Рис.B
Рис.D
1. Фиксирующие винты
2. Верхняя петля (правая)
3. Декоративное
покрытие замочной
скважины
4. Заклепка
5. Винты
6. Дверная ось (правая)
7. Дверная скоба
8. Нижняя петля (левая)
9. Нижняя петля (правая)
10. Верхняя петля (левая)
• Отвинтить 4 винта (1) из верхней правой скобы (2), снять верхнюю правую петлю,
затем вытащить дверь (рис.А).
• Обезопасить дверь, снять декоративное покрытие замочной скважины (3) и
заклепку (4) сверху двери, отвинтить 2 винта (5) внизу и снять правую дверную ось
(6), затем установить декоративное покрытие замочной скважины (3) и заклепку
(4) на нижнюю часть двери, а левую дверную ось установить сверху дверной
рамки. (рис.В)
• Снять дверную скобу (7)с нижней левой петли (8) и установить ее на нижнюю
правую петлю (9) (рис.С)
• Перевернуть дверь на 180 градусов, вставить дверную ось в нижнюю левую
петлю, аккуратно закрыть дверь.
• Прикрутить оставшуюся верхнюю левую петлю (10) на верхнюю левую сторону
шкафа 4 винтами (1) (рис. D).
7
