![Cold Vine C110-KBT2 [8/13] Тип б](/img/pdf.png)
Cold Vine C110-KBT2 [8/13] Тип б
![Cold Vine C110-KBT2 [8/13] Тип б](/views2/1266491/page8/bg8.png)

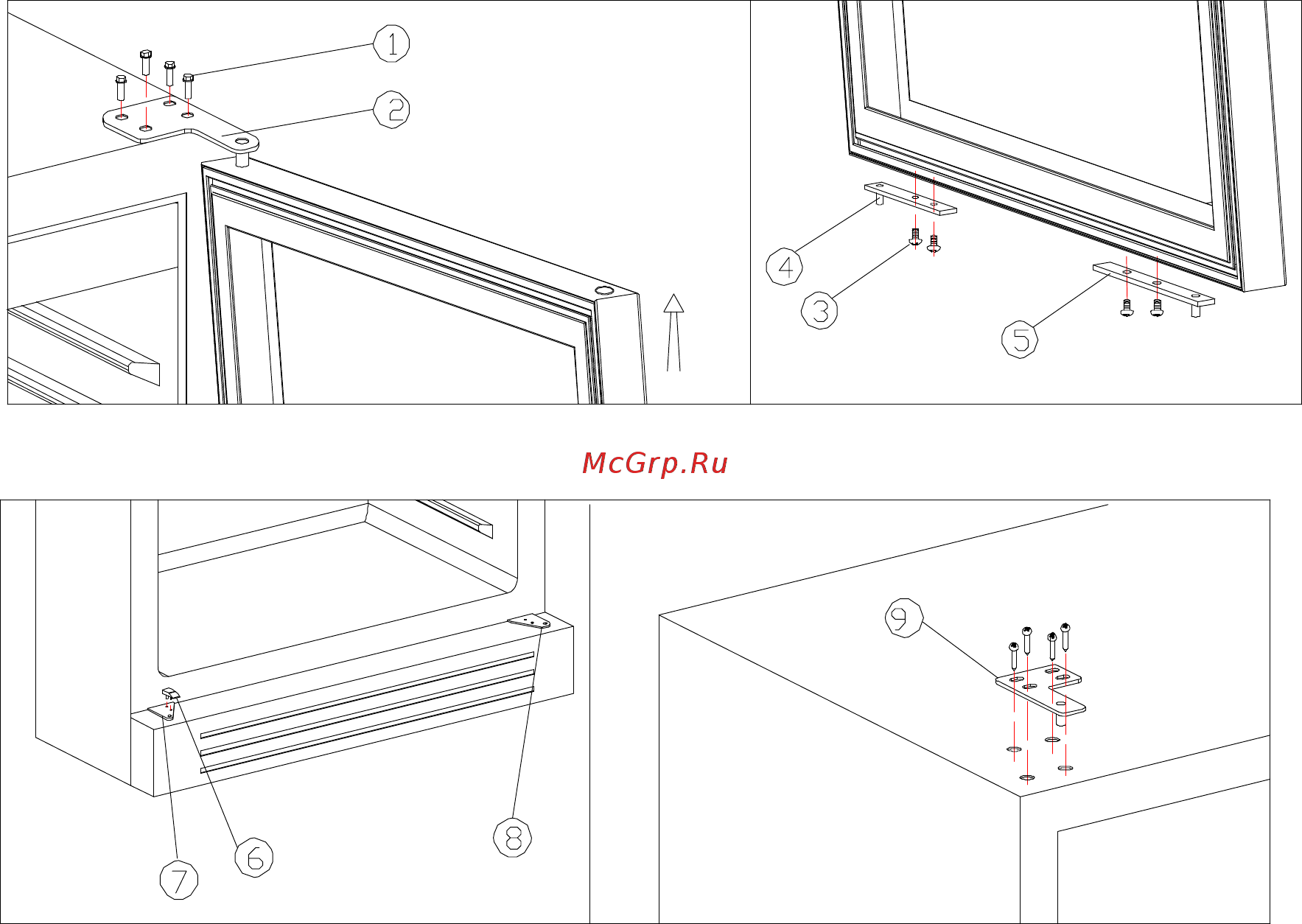

ТИП Б
Рис.A Рис.B
Рис.C
Рис.D
1. винты
2. верхняя петля (правая)
3. винты
4. дверная ось (правая)
5. дверная ось (левая)
6. дверная скоба
7. нижняя петля (левая)
8. нижняя петля (правая)
9. верхняя петля (левая)
• открутите 4 винта (1) из верхней правой петли (2), чтобы снять дверь (рис.А)
• открутите снизу 2 винта (3), крепящие правую дверную ось (4); прикрепите
свободную левую ось (5) на противоположную сторону (рис.В)
• открепите дверную скобу (6) от левой петли (7) и зафиксируйте ее на правой
петле (8) (рис.С)
• установите дверь и аккуратно закройте ее.
• прикрепите оставшуюся верхнюю левую петлю (9) на верхний левый угол
корпуса изделия с помощью 4х винтов (1); выровняйте дверь перед тем, как
закручивать винты до конца (рис.D)
Примечание: для выполнения этой операции необходимы 2 человека
8
