4
www.blaubergventilatoren.de
Box-D
КОМПЛЕКТ ПОСТАВКИ
вентилятор − 1 шт;
кронштейн для бокового монтажа − 1 шт;
кронштейны для подвесного монтажа − 2 шт;
дюбель с саморезом - 2 шт;
руководство по эксплуатации − 1 шт;
упаковка − 1 шт.
КОНСТРУКЦИЯ

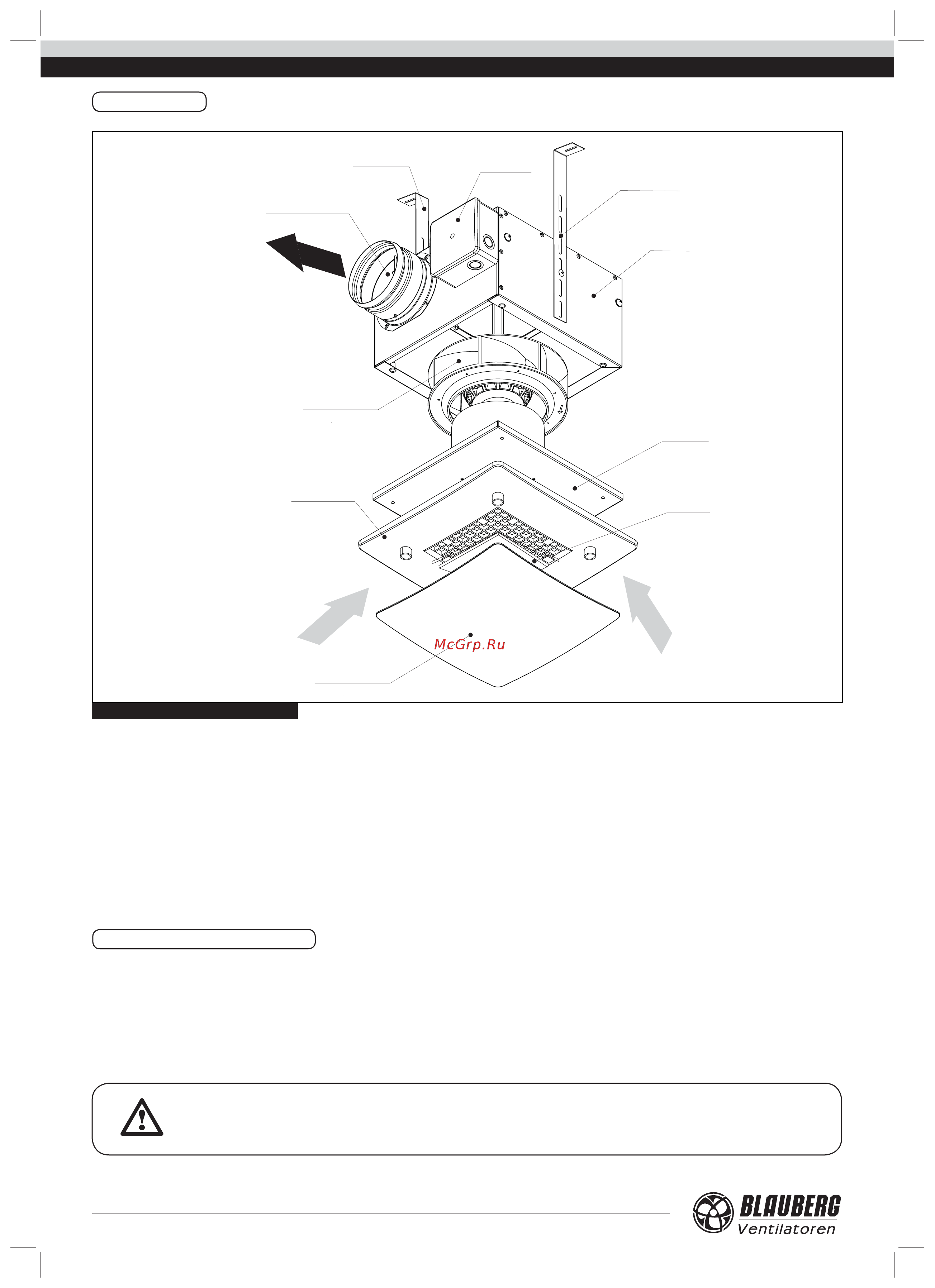

Рис. 1. Устройство вентилятора Box-D
Корпус
Монтажный
кронштейн
Монтажный
кронштейн
Крышка
Решетка
Фильтр
Клеммная
коробка
Лицевая панель
Обратный клапан
Центробежное
рабочее колесо
Корпус изготавливается из оцинкованной стали. Лицевая панель и
решетка выполнены из АБС пластика и оборудованы сменным защитным
фильтром. Фильтр защищает двигатель, крыльчатку и воздуховод от
попадания загрязняющих веществ.
Вентилятор оборудован пружинным клапаном для предотвращения
обратной тяги. Присоединительный патрубок оснащен резиновым
уплотнителем.
Вентилятор монтируется при помощи монтажных кронштейнов,
поставляемых в комплекте.
Вентилятор оборудован однофазным двигателем с внешним ротором
и центробежным рабочим колесом с загнутыми назад лопатками.
Двигатель оснащен шариковыми подшипниками для большего срока
эксплуатации и встроенной тепловой защитой с автоматическим
перезапуском. Модели Box-D...L оборудованы двигателем пониженной
мощности.
Плавная или ступенчатая регулировка осуществляется при помощи
тиристорного или автотрансформаторного регулятора (приобретается
отдельно).
ВНИМАНИЕ
При приемке товара убедитесь, что изделие не имеет повреждений, возникших при транспортировке.
Убедитесь в соответствии заказанного и полученного изделия.
