Blauberg Box-D 125 [5/12] Технические характеристики

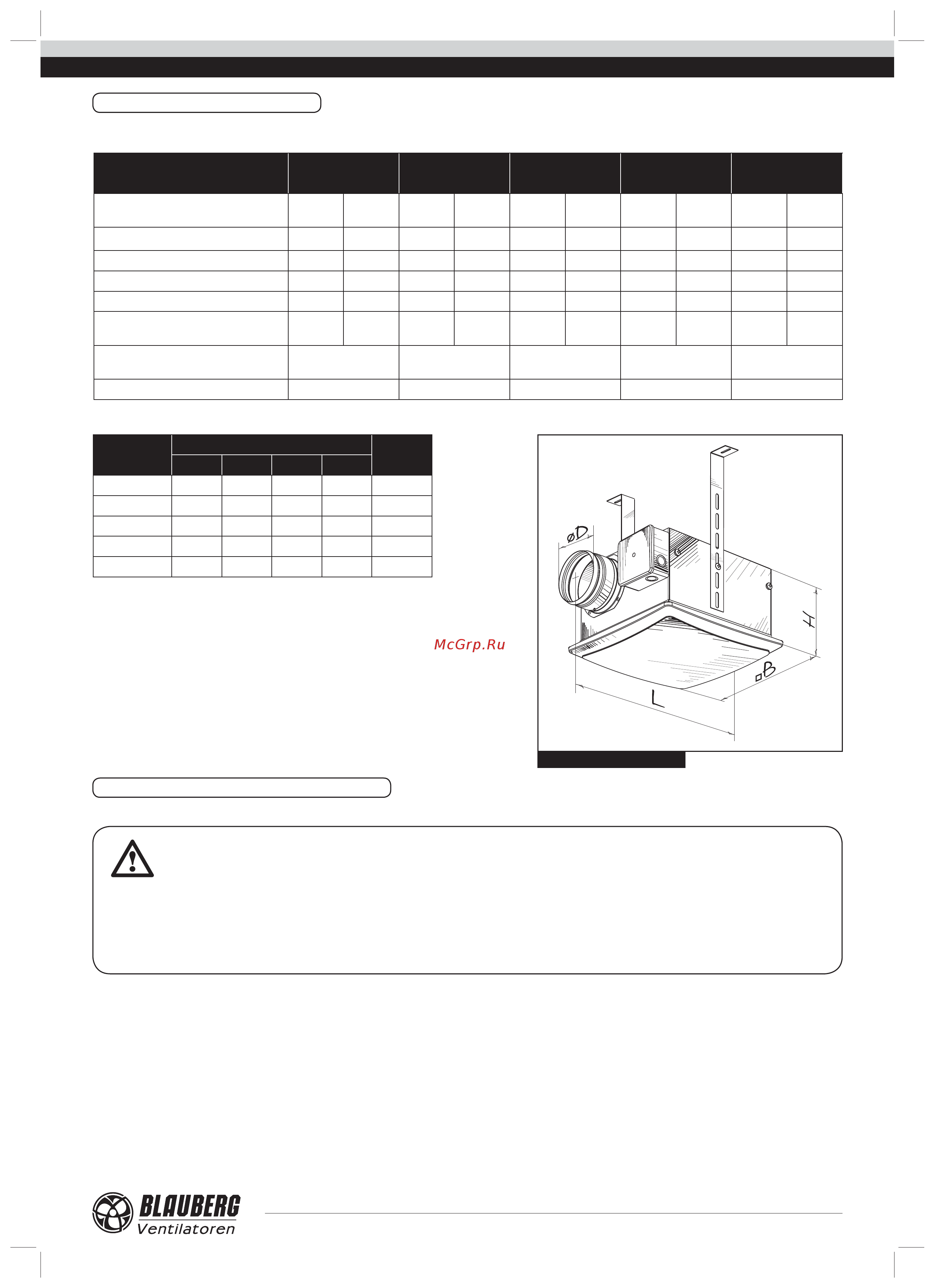

![Blauberg Box-D 125 [5/12] Технические характеристики](/views2/1267077/page5/bg5.png)
www.blaubergventilatoren.de
5
Box-D
Рис. 2. Габаритные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1. Технические характеристики
Таблица 2. Габаритные размеры
УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Вентилятор монтируется между перекрытием и подвесным потолком
при помощи монтажных кронштейнов из комплекта поставки (рис.3).
Расстояние от точки крепления монтажных кронштейнов к подвесному
потолку составляет 165-390 мм.
Гибкий воздуховод соответствующего диаметра закрепляется на
патрубке вентилятора при помощи хомута.
Направление движения воздуха в вентиляционной системе должно
соответствовать направлению стрелки на корпусе вентилятора.
Место монтажа вентилятора должно обеспечить достаточный и
быстрый доступ для сервисного обслуживания и ремонтных работ.
Вентилятор должен быть надежно заземлен.
Монтаж вентилятора необходимо проводить при выключенной
электрической сети.
ВНИМАНИЕ
Перед монтажом:
внимательно изучите руководство по эксплуатации изделия;
проверьте отсутствие повреждений изделия, которые могли возникнуть при транспортировке.
Во время подготовки изделия к работе и при его эксплуатации соблюдайте правила техники безопасности.
Модель
Размеры, мм
Масса, кг
ØD B H L
Box-D 100 L 100 240 160 305 3.4
Box-D 100 100 240 160 305 3.4
Box-D 125 L 125 240 160 305 3.4
Box-D 125 125 240 160 305 3.4
Box-D 150 149 355 180 419 6.5
Параметры Box-D 100 L Box-D 100 Box-D 125 L Box-D 125 Box-D 150
Напряжение, В / 50-60 Гц
1~ 230
50 Hz
1~ 230
60 Hz
1~ 230
50 Hz
1~ 230
60 Hz
1~ 230
50 Hz
1~ 230
60 Hz
1~ 230
50 Hz
1~ 230
60 Hz
1~ 230
50 Hz
1~ 230
60 Hz
Потребляемая мощность, Вт 56 58 61 79 56 58 61 81 112 136
Ток, А 0.34 0.35 0.26 0.35 0.34 0.35 0.26 0.36 0.5 0.6
Максимальный расход воздуха, м
3
/ч 190 205 240 250 225 240 310 320 485 531
Частота вращения, мин
-1
2300 2570 2500 2730 2300 2570 2500 2740 2465 2550
Уровень звукового давления на
расст. 3 м, дБ(А)
42 43 47 48 43 44 48 49 52 53
Макс. темп. перемещаемого
воздуха,
о
С
-25 +45 -25 +50 -25 +45 -25 +50 -25 +50
Защита IP X4 IP X4 IP X4 IP X4 IP X4
Содержание
- Содержание 2
- Вводная часть 3
- Внимание внимание 3
- Внимание по окончании срока службы изделие подлежит отдельной утилизации изделие содержит материалы пригодные для повторного использования и вещества не подлежащие утилизации с обычными отходами утилизация изделия после окончания срока службы должна проводиться согласно действующему законодательству в вашей стране 3
- Гарантии производителя 3
- Изделие не предназначено для использования детьми или лицами с пониженными физическими чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний если они не находятся под контролем или не проинструктированы об использовании прибора лицом ответственным за их безопасность дети должны находиться под контролем взрослых для недопущения игр с изделием 3
- Общая информация 3
- Правила транспортировки и хранения 3
- Техника безопасности 3
- Внимание при приемке товара убедитесь что изделие не имеет повреждений возникших при транспортировке убедитесь в соответствии заказанного и полученного изделия 4
- Комплект поставки 4
- Конструкция 4
- Внимание 5
- Технические характеристики 5
- Указания по установке и эксплуатации 5
- Последовательность монтажа 6
- 230 в 50 60 гц 7
- Внимание 7
- Подключение вентилятора к сети должен осуществлять квалифицированный электрик после изучения данного руководства пользователя номинальные значения электрических параметров приведены на наклейке завода изготовителя любые изменения во внутреннем подключении запрещены и ведут к потере права на гарантию электрическая сеть к которой подключается изделие должна соответствовать действующим электрическим стандартам соблюдайте соответствующие электрические стандарты правила техники безопасности din vde 0100 tab der evus стационарная сеть электроснабжения должна быть оснащена на входе автоматическим выключателем с электромагнитным расцепителем с зазором между контактами на всех полюсах не менее 3 мм vde 0700 t1 7 2 en 60335 1 ток срабатывания защиты автоматического выключателя должен быть не меньше тока потребления вентилятора см табл обеспечьте быстрый доступ к месту установки автоматического выключателя 7
- Подключение к электросети 7
- Х1 клеммная колодка qf автоматический выключатель в комплект поставки не входит l фаза pe заземление n ноль n 7
- Внимание 8
- Отключите вентилятор от электросети перед всеми работами по техобслуживанию переведя автоматический выключатель qf в положение off примите меры для предотвращения повторного включения автоматического выключателя до окончания работ по техобслуживанию 8
- Техническое обслуживание 8
- Диагностика и устранение неисправностей 9
- Гарантийный талон 10
- Свидетельство о подключении 10
- Свидетельство о приёмке 10
