www.blaubergventilatoren.de
7
Box-D

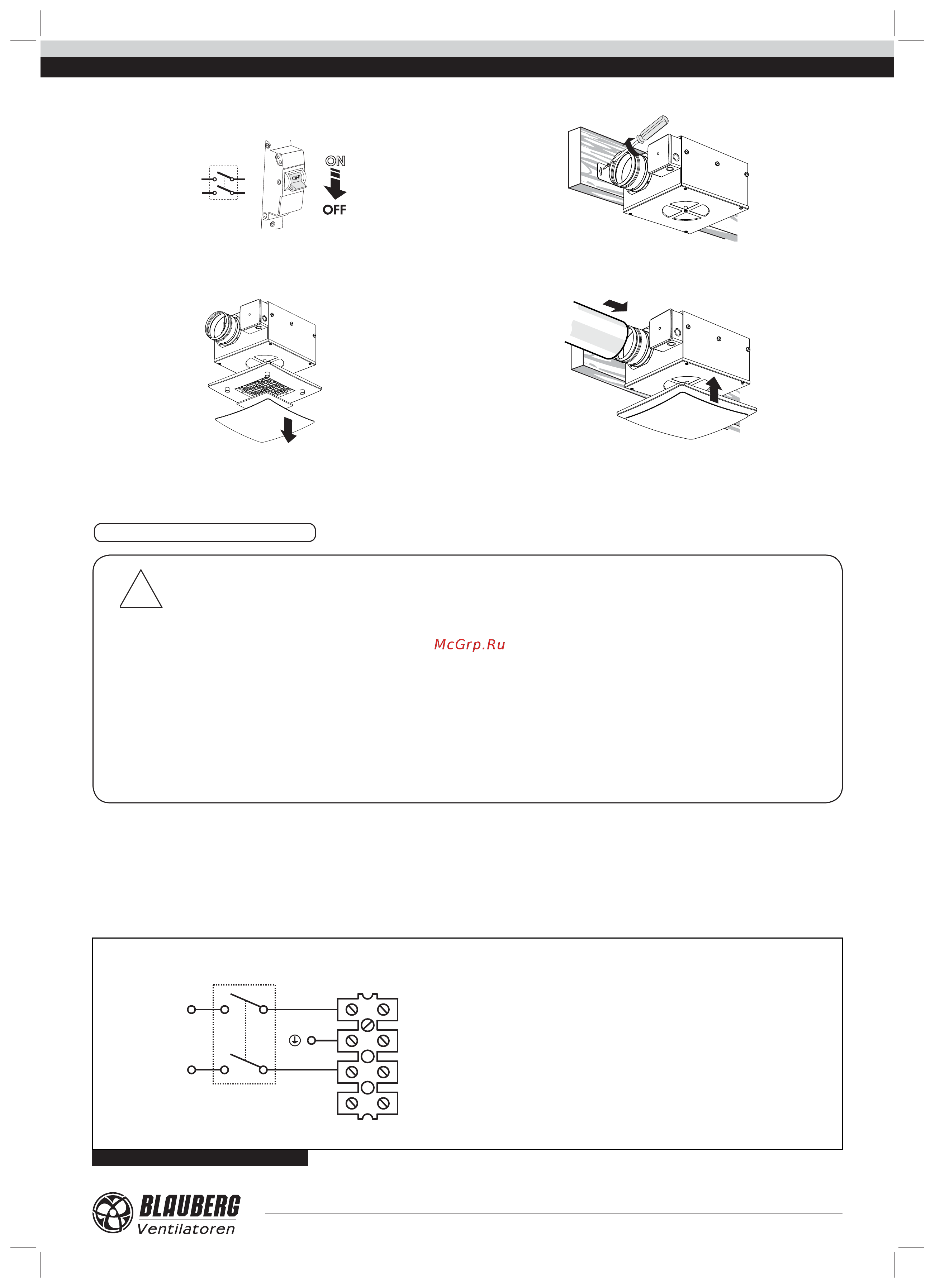

Последовательность бокового монтажа вентилятора:
1. Обесточьте электрическую сеть.
QF
2. Разберите вентилятор:
- снимите лицевую панель и фильтр.
- выкрутите винт и снимите решетку.
- прикрутите кронштейн для бокового монтажа к вентилятору.
3. Прикрутите вентилятор к боковой поверхности.
4. Присоедините к вентилятору воздуховод и зафиксируйте его при
помощи хомута. Соберите вентилятор в обратном порядке.
Вентилятор предназначен для подключения к однофазной сети
переменного тока 230 В / 50-60 Гц.
Рекомендуемый номинальный ток автоматического выключателя −
0,6 А.
Вентилятор должен быть подключен с помощью изолированных,
прочных и термоустойчивых проводов с рекомендуемым минимальным
сечением − 0,5 мм
2
. При выборе проводников необходимо учитывать
максимально допустимый нагрев провода, зависящий от типа провода,
его изоляции, длины и способа прокладки − открытым способом, в
кабельных каналах, внутристенная прокладка.
Схемы подключения вентилятора показаны на рис. 4. Подача питания
на вентилятор осуществляется через наружную клеммную коробку.
Отключите вентилятор от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF”. Примите
меры для предотвращения повторного включения автоматического
выключателя до окончания работ с вентилятором.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
!
ВНИМАНИЕ
Подключение вентилятора к сети должен осуществлять квалифицированный электрик после изучения
данного руководства пользователя.
Номинальные значения электрических параметров приведены на наклейке завода-изготовителя. Любые
изменения во внутреннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соответствовать действующим
электрическим стандартам.
Соблюдайте соответствующие электрические стандарты, правила техники безопасности (DIN VDE
0100), TAB der EVUs. Стационарная сеть электроснабжения должна быть оснащена на входе автоматическим
выключателем с электромагнитным расцепителем с зазором между контактами на всех полюсах не менее 3 мм
(VDE 0700 T1 7.12.2 / EN 60335-1).
Ток срабатывания защиты автоматического выключателя должен быть не меньше тока потребления
вентилятора (см. Табл.1). Обеспечьте быстрый доступ к месту установки автоматического выключателя.
N
PE
L
1
2
3
4
L
X1
QF
~ 230 В / 50-60 Гц
Х1 - клеммная колодка;
QF - автоматический выключатель (в комплект поставки не входит);
L - фаза;
PE - заземление;
N - ноль.
N
Рис. 4. Схема электрических подключений
