Blauberg Box-D 125 [6/12] Последовательность монтажа
![Blauberg Box-D 125 [6/12] Последовательность монтажа](/views2/1267077/page6/bg6.png)
6
www.blaubergventilatoren.de
Box-D

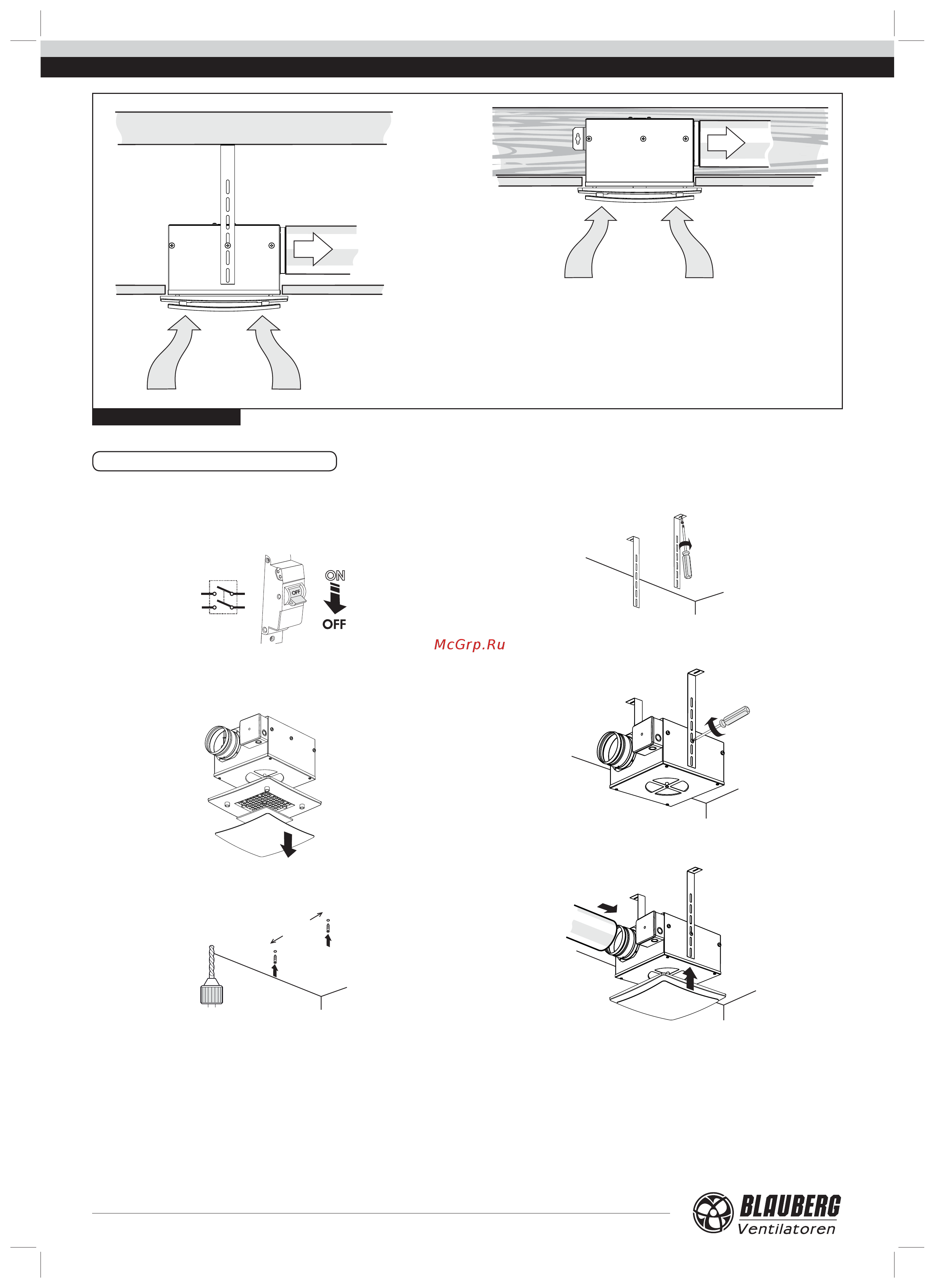

ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА
Последовательность монтажа вентилятора к потолочному
перекрытию:
1. Обесточьте электрическую сеть.
QF
2. Разберите вентилятор:
- снимите лицевую панель и фильтр.
- выкрутите винт и снимите решетку.
3. Выполните разметку и сделайте отверстия под дюбели для
крепления потолочных кронштейнов.
280 mm
4. Прикрутите кронштейны к потолку.
5. Прикрутите вентилятор к кронштейнам при помощи 2-х винтов.
6. Присоедините к вентилятору воздуховод и зафиксируйте его при
помощи хомута. Соберите вентилятор в обратном порядке.
Рис. 3. Варианты монтажа
