11
Arc Mini R2
Das Micro-ATX-Gehäuse Arc Mini R2 kombiniert ausgezeichnetes Kühlpotenzial und Kon-
gurierbarkeit in einem kompakten, minimalistischen und eleganten Gehäusedesign.
Die Gehäuse der Arc-Serie zielen auf die Bereitstellung optimierter Kühllösungen ab; und
das Arc Mini R2 stellt keine Ausnahme dar. Das anpassungsfähige Design des Festplatten-
kägs fördert Optionen für mehrere Kühleinrichtungen. Für ein Gehäuse dieser Größe bietet
es beispiellose Möglichkeiten für Wasserkühlkomponenten mit der Option, sogar einen 360
mm dicken Kühlkörper am Dach anzubringen. Die drei im Gehäuse enthaltenen Silent Seri-
es R2-Lüfter leisten direkt einen ausgezeichneten Beitrag zur Kühlung.
Das Arc Mini R2 ist kompakt, während die Größe keine Einbußen in puncto Flexibilität bei
der Komponentenkonguration und Festplattenkapazität fordert. Mit Platz für bis zu sechs
3,5-Zoll-Festplatten und zusätzlichen zwei 2,5-Zoll-Festplatten hinter der Motherboard-Platte
können Sie einen gut gekühlten PC mit reichlich Speicherkapazität erschaffen.
Wie all unsere Produkte weist auch das Arc Mini R2 eine einfache Handhabung in Verbin-
dung mit qualitativer Verarbeitung und hochwertigen Materialien auf, worauf Fractal Design
zurecht stolz ist. Das Gehäuse wurde auf Beständigkeit ausgerichtet und verfügt über zahl-
reiche intelligente Merkmale, wie Staublter, integrierte Lüftersteuerung und Unmengen
Platz zur sauberen Kabelführung. Und nicht zuletzt weist das Arc Mini R2 eine wunderschö-
ne Seitenblende mit leicht getöntem Fenster auf, das Einblicke in Ihr System gewährt.

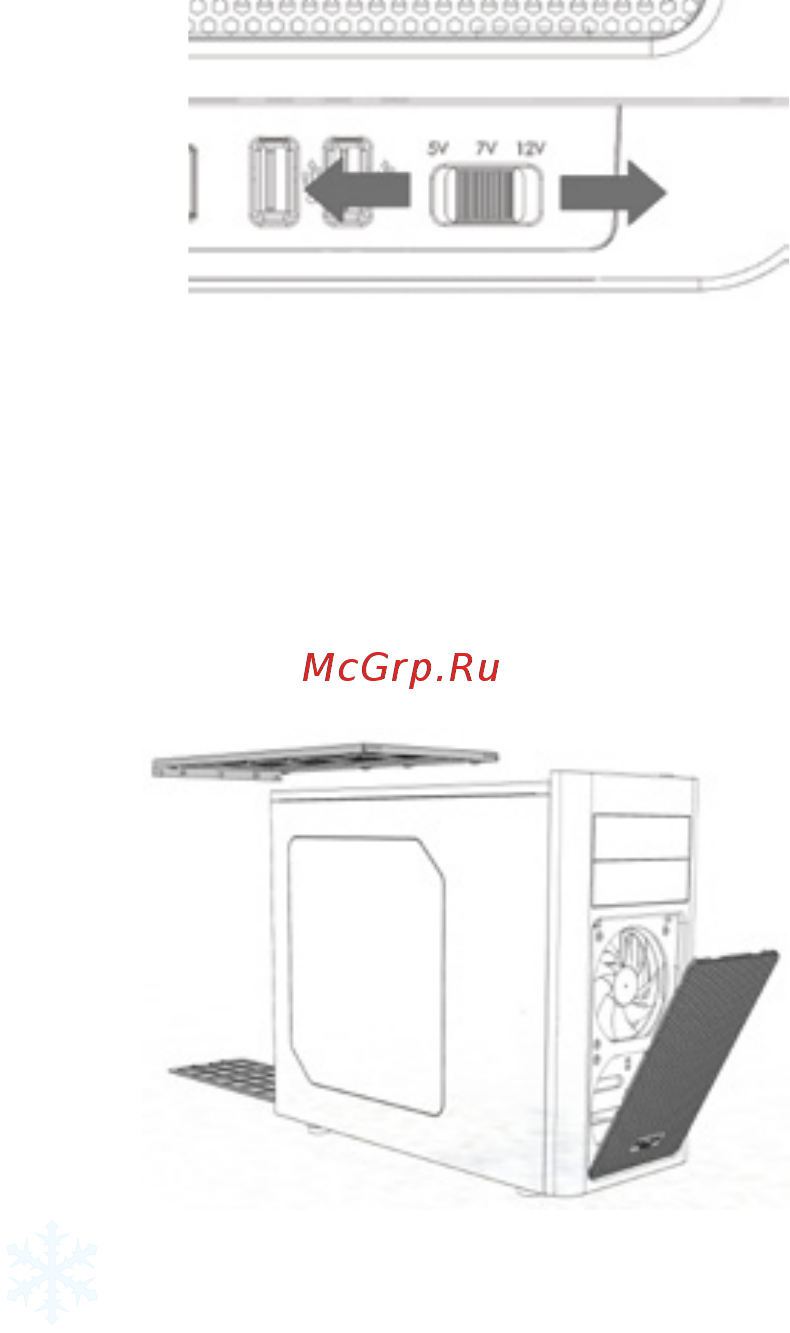

Lüftersteuerung
Zur Installation der integrierten Lüftersteuerung
haben Sie vier Anschlüsse; drei dieser Anschlüsse
verbinden Sie mit Ihren Gehäuselüftern, einen Mo-
lex-Anschluss verbinden Sie mit Ihrem Netzteil Die
Geschwindigkeit der Lüfter kann in drei Schritten
reguliert werden: Geringe Geschwindigkeit (5 V),
mittlere Geschwindigkeit (7 V) und hohe Geschwin-
digkeit (12 V).
Hinweis: Einige Lüfter starten möglicherweise bei Einstellung
auf die niedrige Geschwindigkeit nicht und erfordern eine höhere
Einstellung. Prüfen Sie daher zur Verwendung einer geeigneten Einstellung die Startspannung bei Lüftern, die nicht
von Fractal Design hergestellt wurden.
Staublter reinigen
Das Arc Mini R2 verfügt über 3 separate Staublter:
• Vordere Blende: Entfernen Sie den vorderen Staublter, indem Sie auf das obere Teil
des Gitters drücken; der Filter kann unter ießendem Wasser oder mit einem Staubsau-
ger gereinigt werden.
• Unterer Filter: Der Filter unter dem Netzteil
kann von hinten gerade aus dem Gehäuse
herausgezogen werden; reinigen Sie ihn bei
Bedarf unter ießendem Wasser.
• Obere Blende: Dieser Filter kann mit einem
Staubsauger besonders einfach gereinigt
werden; Sie können ihn jedoch auch durch
Entfernen der Rändelschrauben an der Gehäu-
serückseite entfernen.
