Fractal Design Arc Mini R2, FD-CA-ARC-MINI-R2-BL-W [20/45] 適応できるドライブケージ

適応できるドライブケージ

Arc Mini R2 では、大きいコンポーネントを適合させる、またはケース全体のエアフローを単に最

適化したい場合、すべてのドライブケージを取り外すことができます。

上部ハードドライブケージを取り外す、または回転させる

元の位置では、上部 HDD ケージは、優れた HDD 冷却およびケーブル管理を備えたクリーンビル

ドを最適化するために戦略的に配置されています。260 mm より長いグラフィックカードを適合さ

せるには、上部 HDD ケージを取り外す必要があります。上部 HDD ケージを回転させると、それは

フロントファンのガイドとして機能し、エアフローをグラフィックスカードに導きます。上部 HDD ケ

ージの取り外し/回転を行うには、それを固定している 2 本のつまみねじを取り外す必要がありま

す。HDD ケージの回転に続いて、望ましい位置に再挿入しつまみねじで新しい位置に固定するか、

あるいは完全に取り外します。

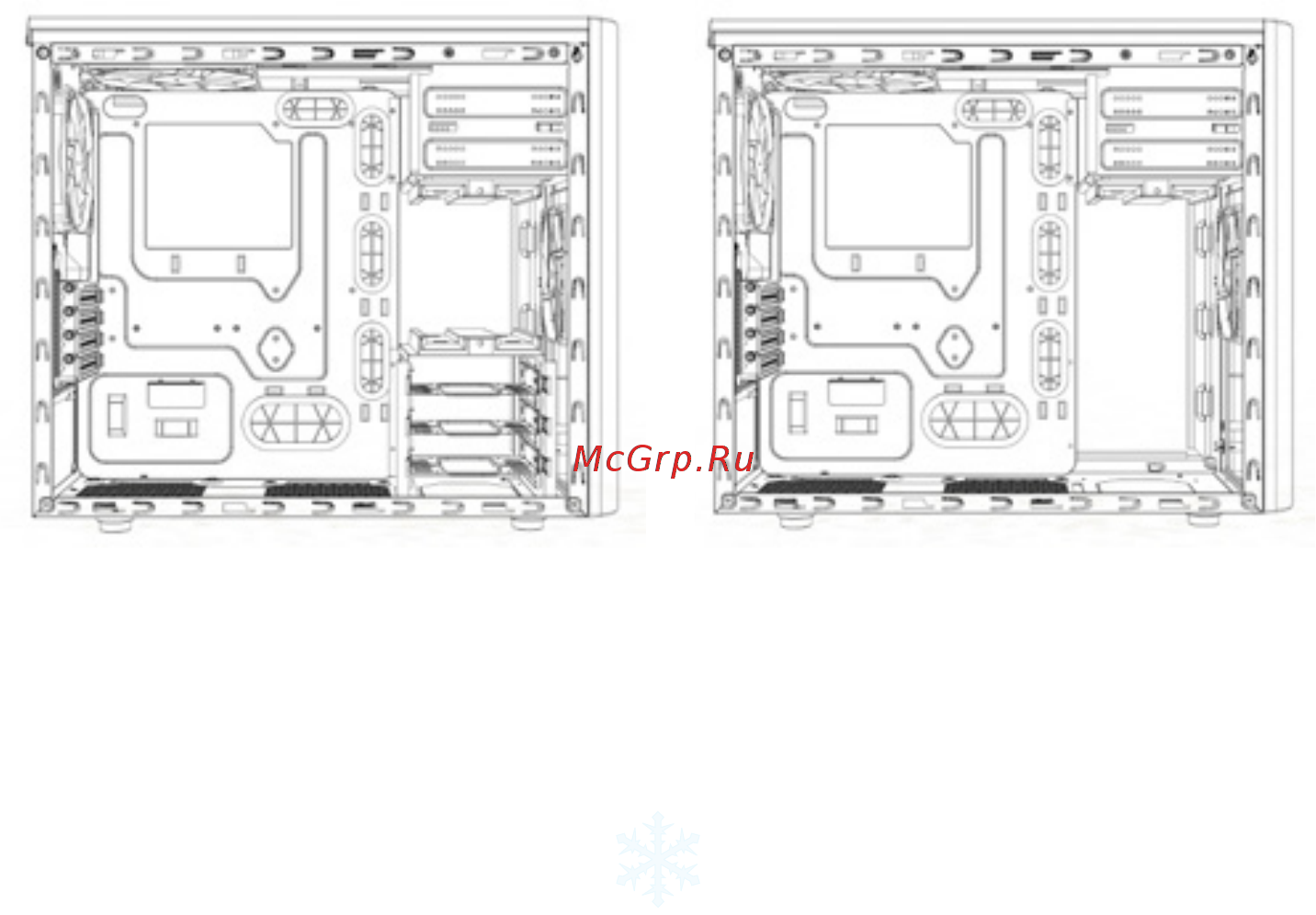

下部ハードドライブケージを取り外す

水冷ラジエータをフロントパネルに適合させるには、下部 HDD ケージを取り外してスペースを作

る必要があります。ケージの底面にある 4 つのねじを抜いてケージを取り外します。

光学ドライブベイを取り外す

上面パネルに 360 mm のラジエータを一台設置するには、ケースのフロントから光学ドライブベ

イを取り外す必要があります。上面パネルにつながる各側面に 2 つ、フロントの金属パネルにつな

がるフロント部に 4 つ、合計 8 つのねじで固定します。8 つのねじを外し、ケースから光学ドライブ

ベイを取り外すだけです。
