34
Arc Mini R2
La carcasa Arc Mini R2 micro ATX combina una excelente capacidad de refrigeración y una
congurabilidad de los componentes con un diseño de chasis compacto, minimalista y el-
egante.
La serie de carcasas Arc ha sido diseñada para ofrecer soluciones de refrigeración optimi-
zadas y la carcasa Arc Mini R2 no es una excepción. El diseño de armazones adaptables
para unidades de disco duro ofrece varias opciones para las conguraciones de refriger-
ación. Para una carcasa de este tamaño, ofrece posibilidades inigualables para los compo-
nentes de refrigeración por agua con la posibilidad, incluso, de colocar un radiador de 360
mm de grosor en el techo. Los tres ventiladores R2 de la serie Silent incluidos en la carcasa
proporcionan una refrigeración excelente desde el primer momento.
La carcasa Arc Mini R2 es compacta pero el tamaño no compromete la exibilidad de la
conguración de los componentes ni la capacidad para las unidades de disco. Con espacio
para un máximo de seis unidades de disco de 3,5” más dos unidades de disco adicionales
de 2,5” ocultas detrás de la placa de la placa base, podrá montar un PC con una buena
refrigeración y un amplio espacio de almacenamiento.
Como en todos los productos, la carcasa Arc Mini R2 pone de maniesto la facilidad de
uso junto a mano de obra y materiales de calidad, algo de lo que Fractal Design está orgul-
loso. La carcasa está creada para durar y está repleta de funciones inteligentes, como por
ejemplo ltros de polvo, controlador de ventiladores integrado y gran cantidad de espacio
para colocar los cables de forma ordenada. Como punto culminante, la carcasa Arc Mini
R2 incluye un bonito panel lateral de tipo ventana ligeramente tintado que le permite ver su
composición desde fuera.

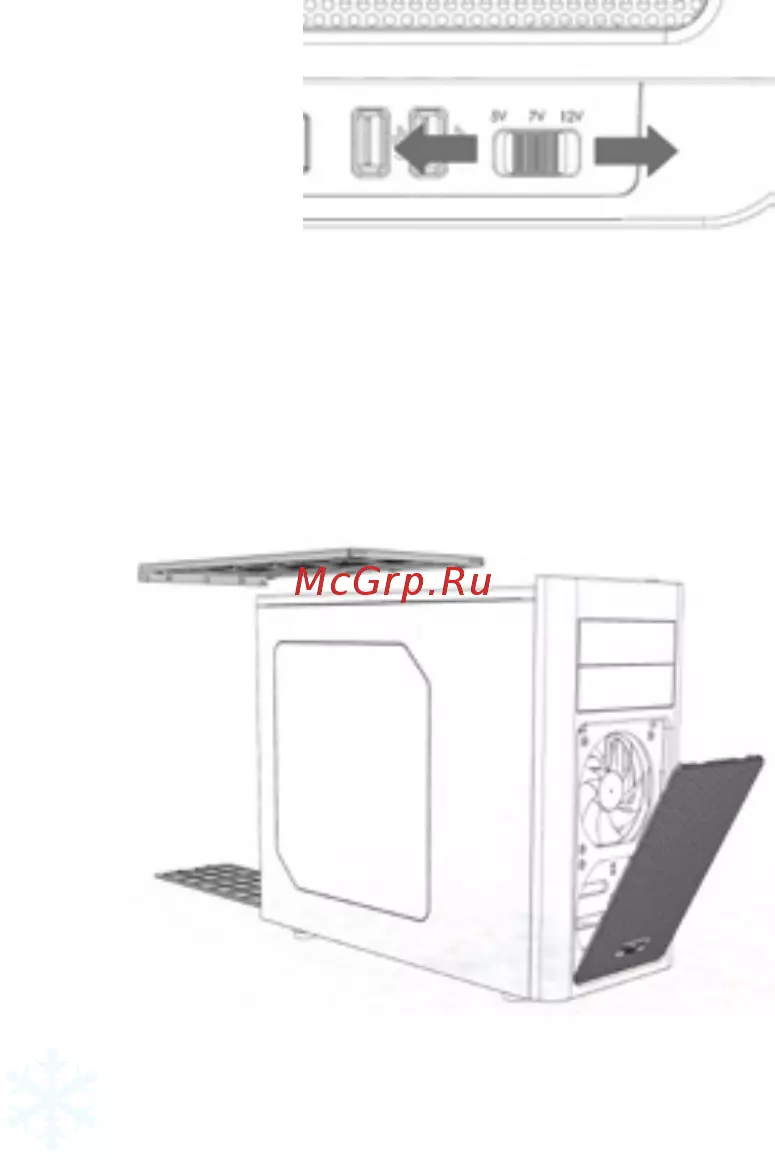

Controlador de ventiladores
Dispone de cuatro conectores para instalar el controlador de
ventiladores integrado, tres de ellos para conectar a los ven-
tiladores de la carcasa y uno de tipo Molex para enchufar a
la fuente de alimentación. La velocidad de los ventiladores
se puede regular en tres pasos: velocidad baja (5 V), velo-
cidad media (7 V) y velocidad alta (12 V).
Nota: Algunos ventiladores podrían no iniciarse en la posición de baja velo-
cidad y necesitarán un valor más alto. Compruebe el parámetro Voltaje de
inicio de los ventiladores que no son de Fractal Design para saber qué valor
se debe utilizar.
Limpieza de los ltros de polvo
La carcasa Arc Mini R2 cuenta con 3 ltros de polvo independientes:
• Panel frontal: quite el ltro de polvo frontal empujando la parte superior de la malla; el
ltro se puede limpiar debajo del agua corri-
ente o con una aspiradora.
• Filtro inferior: el ltro ubicado debajo de la
fuente de alimentación se puede extraer ti-
rando de él en línea recta hacia afuera en la
parte posterior de la carcasa; se puede limpiar
debajo del agua corriente.
• Panel superior: este ltro es el más fácil
de limpiar utilizando simplemente una aspi-
radora, pero también se puede extraer quitan-
do los dos tornillos de apriete manual situados
en la parte posterior de la carcasa.
