KOMFORT LW

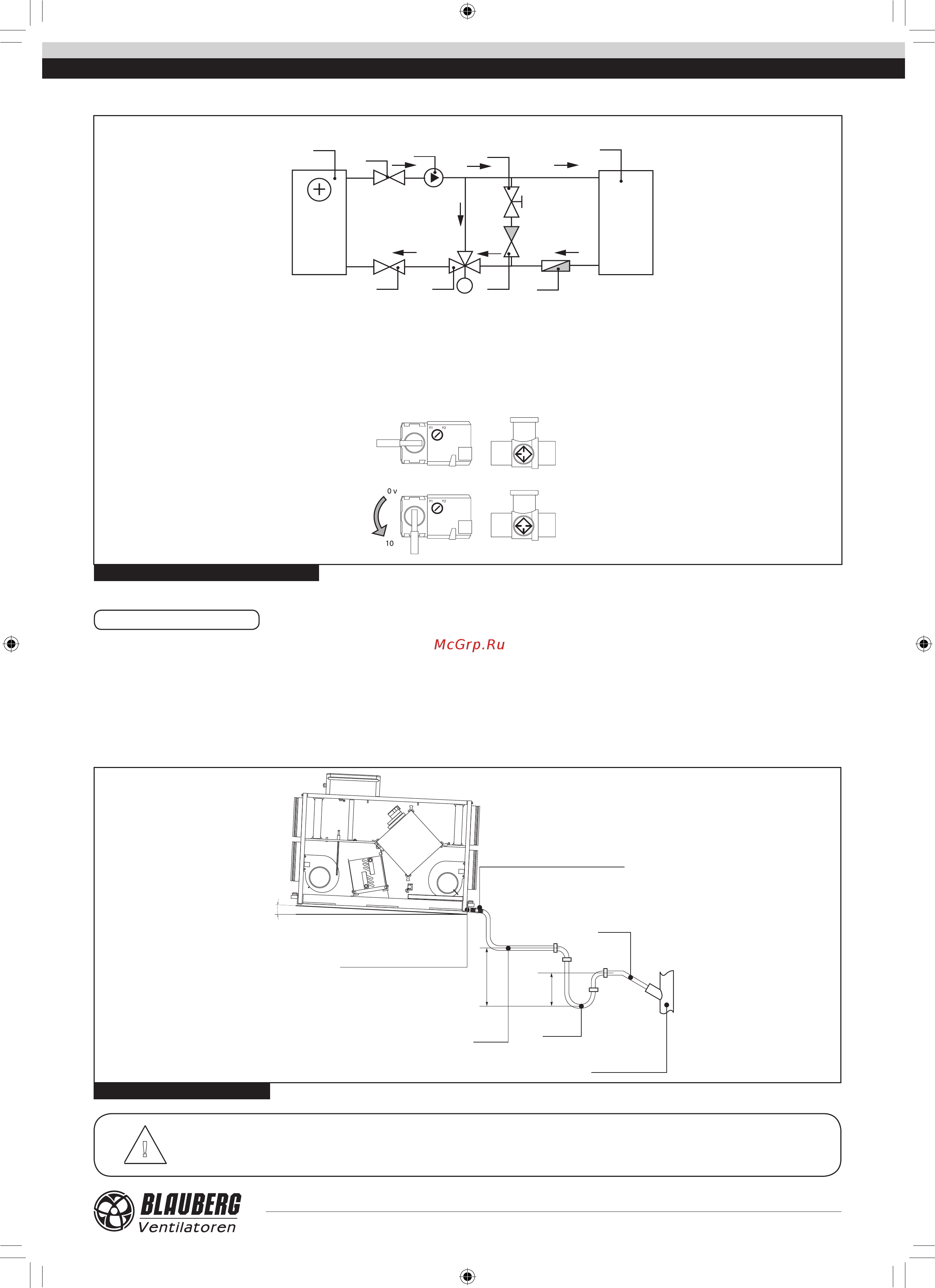

Схема смесительного узла

1. Водяной нагреватель.

2. Запорные шаровые краны.

3. Циркуляционный насос.

4. Регулирующий клапан байпаса.

5. Котел.

6. Регулирующий клапан водяного нагревателя.

7. Обратный клапан.

8. Фильтр грубой очистки.

Привод регулирующего клапана нагревателя

Схема смесительного узла (в комплект поставки не входит) водяного нагревателя показана на рис. 15.

Рис. 15. Схема смесительного узла

ОТВОД КОНДЕНСАТА

Дренажный поддон оснащен дренажным патрубком для отвода

конденсата за пределы установки.

Соеди ните патрубок, сифон (в комплект поставки не входит)

и канализационную систему металлическими, пластиковыми или

резиновыми соединительными трубами (рис. 16). Трубы должны иметь

уклон вниз не менее 3%. Заполните систему водой до подключения

установки к сети! Во время эксплу атации сифон должен быть всегда

заполнен водой. Убедитесь, что вода проходит в систе му канализации,

иначе при работе рекуператора возможно накапливание конденсата

внутри установки, что, в свою очередь, может привести к выходу из

строя оборудования и попаданию воды в помещение.

Система отвода конденсата предназначена для эксплуатации в

помещениях с температурой выше 0 °С!

Если температура ниже 0 °С, то система отвода конденсата

должна быть теплоизолирована и оборудована подогревом.

ВНИМАНИЕ

При монтаже нескольких установок подключайте каждую установку к отдельному сифону.

Не допускается прямой отвод конденсата на улицу, минуя систему канализации.

Рис. 16. Отвод конденсата

дренажный патрубок

сифон

канализация

труба

штуцер соединительный

140

min 3°
