KOMFORT LW

В панели управления установлен комнатный датчик температуры,

поэтому при установке панели управления располагайте его в рабочей

зоне на расстоянии не менее 1 м от нагревательных приборов, дверей

и окон. Панель управления крепится на стене с помощью шурупов и

подключается к установке при помощи десятижильного соединительного

кабеля из комплекта поставки. Предприятие-изготовитель поставляет

панель управления в собранном виде, который уже подключен к

установке. При необходимости повторного монтажа панели управления

следуйте ниже приведенным действиям.

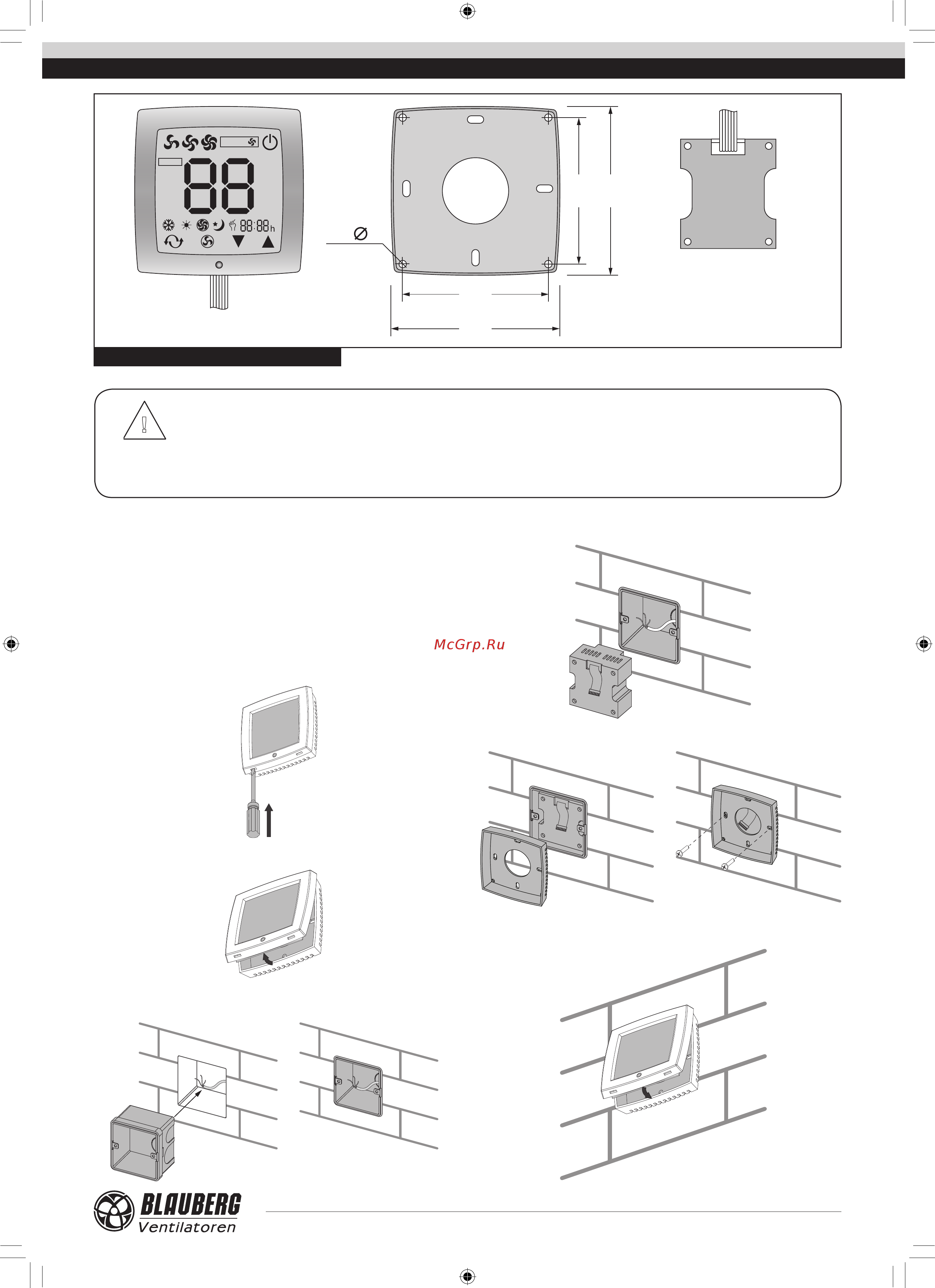

Последовательность монтажа установки:

1. Вставьте отвертку с шириной шлица около 3,5 мм в одно из

прямоугольных отверстий пульта на глубину 4 мм.

2. Нажмите на отвертку и откройте пульт.

3. Заведите все необходимые кабели и провода и установите монтаж-

ную коробку (входит в комплект поставки) в стене.

4. Подключите и уложите исполнительную часть пульта в монтажную

коробку.

5. Закрепите заднюю часть пульта на стене при помощи винтов.

6. Подключите исполнительную часть к передней панели пульта и уста-

новите переднюю панель.

ВНИМАНИЕ

Для правильного функционирования установки панель управления ДОЛЖНА БЫТЬ РАСПОЛОЖЕНА в помещении,

которое вентилирует данная установка.

Запрещается прокладывать кабель питания установок в непосредственной близости параллельно с кабелем

пульта управления!

При прокладке кабеля пульта управления не допускается скручивать его излишки кольцами.

AUTO

ROOM

4 отв.

90х90х18 мм 61х61х39 мм

Рис. 20. Габаритные размеры панели управления
