KOMFORT LW
Управление установкой осуществляется с помощью настенной панели
управления S13 с сенсорным экраном (рис. 21).
Функции панели управления:
• Включение и выключение установки.
• Установка необходимой скорости вращения вентиляторов.
• Установка и поддержание температуры приточного воздуха на
заданном уровне.
• Отображение температуры в помещении.
• Установка недельного графика работы.
Управление вентиляционными установками осуществляется путем
прикосновения к сенсорным кнопкам, расположенными на дисплее
панели управления (рис. 22). При нажатии на кнопки дисплея панель
управления подает звуковые сигналы.
УПРАВЛЕНИЕ УСТАНОВКОЙ
Функция Индикация
1 Включение/Выключение установки
Включение / выключение установки осуществляется кнопкой на
дисплее панели управления.
2 Настройка скорости вентилятора
Переключение скорости вентиляционной установки осуществляется
нажатием кнопки .
Скорость вентилятора: Автоматическая - Высокая - Средняя - Низкая.
В автоматическом режиме панель автоматически устанавливает скорость
вентилятора(ов), в зависимости от разницы между фактической и
установленной температурой в помещении.
AUTO
Таблица 7. Управление и настройка параметров работы установки

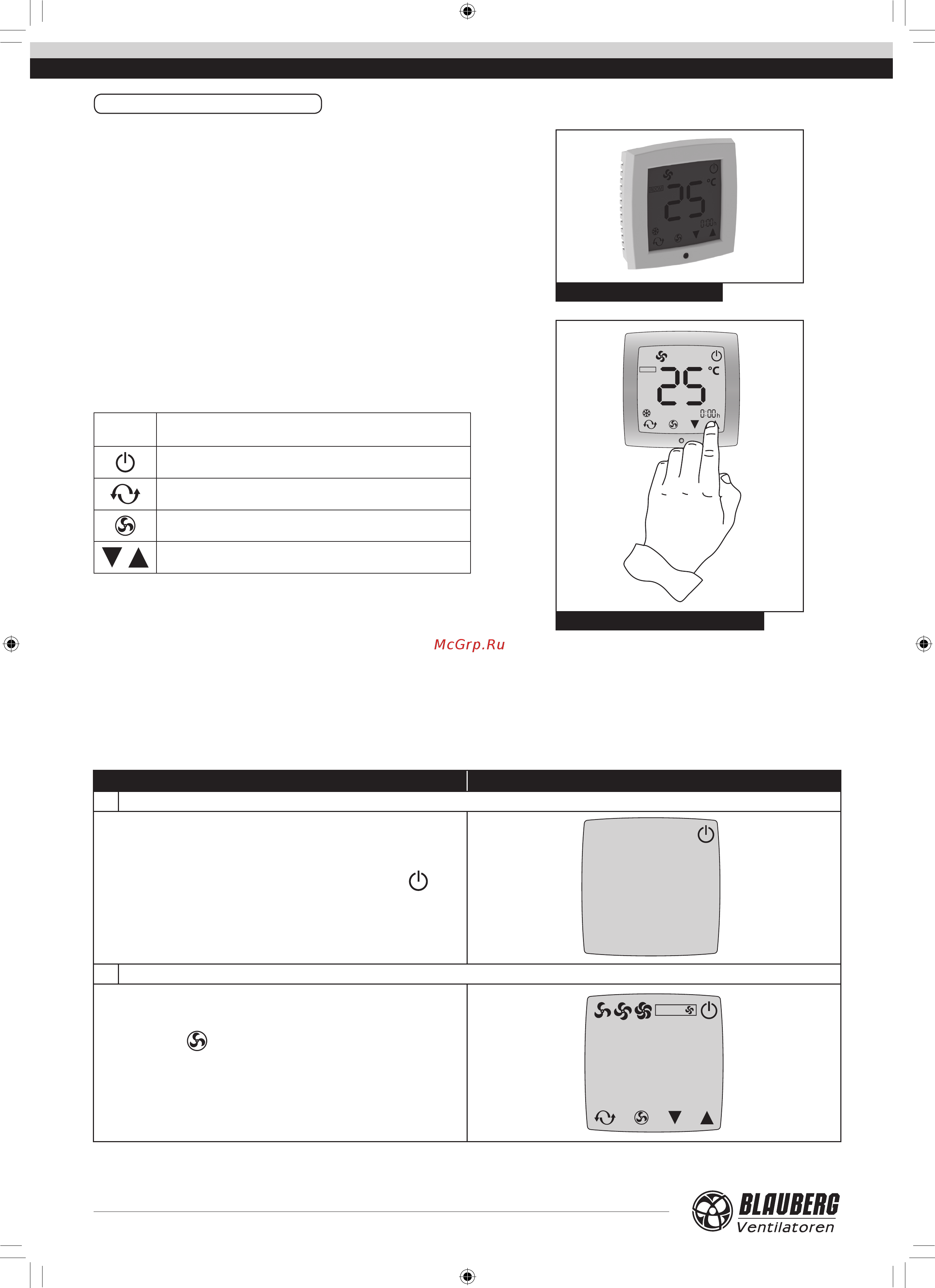

Рис. 21. Панель управления S13
Символ
кнопки
Назначения
Питание Вкл./Выкл.
Управление режимами работы установок.
Выбор скорости: автоматическая, высокая, средняя и низкая.
Кнопки установки температуры и настройки режима.
ROOM
Рис. 22. Управления панелью
Таблица 6. Технические параметры панели управления
Автоматическое включение при восстановлении электропитания.
При внезапном отключении питания во время работы установки
панель управления способна сохранять в памяти все текущие данные.
После восстановления питания данные на пульте будут восстановлены.
После восстановления питания установка возвращается к
предыдущему режиму работы.
Функция сохранения данных также доступна для режима работы по
недельному таймеру.
