KOMFORT LW
Установки должны быть подключены к однофазной сети переменно-
го тока с напряжением 230 В / 50 Гц с помощью изолированных, прочных
и термоустойчивых проводников (кабеля, проводов) сечением не менее
2,5 мм
2
.
Схема подключения указана на рис. 17-18 и таблице 4. Функциональ-
ная схема указана на рис. 19.
Обязательно заземлите установку согласно стандартам страны по-
требителя!
Подключайте все провода управления и питания в соответствии с
маркировкой клемм, а также соблюдайте полярность!
Маркировка клемм показана на крышке клеммной коробки.
Маркировка контактных зажимов установки соответствует марки-
ровке их на электрической схеме.
Ввод проводников в клеммную коробку, расположенную на боковой
стенке установки, необходимо производить через гермоввод на стенке
коробки для сохранения класса электрозащиты.
Отключите установку от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF“.
Примите меры для предотвращения повторного включения
автоматического выключателя до окончания работ.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
ВНИМАНИЕ
Подключение установки к сети должен осуществлять квалифицированный электрик после изучения данного
руководства по эксплуатации. Номинальные значения электрических параметров приведены на наклейке завода-
изготовителя. Любые изменения во внутреннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соответствовать действующим электрическим
стандартам. Соблюдайте соответствующие электрические стандарты, правила техники безопасности (DIN VDE
0100), TAB der EVUs.
Стационарная сеть электроснабжения должна быть оснащена на входе автоматическим выключателем с
электромагнитным расцепителем с зазором между контактами на всех полюсах не менее 3 мм (VDE 0700 T1 7.12.2 /
EN 60335-1). Ток срабатывания защиты автоматического выключателя должен быть не меньше тока потребления
установки (см. Табл.1).
Обеспечьте быстрый доступ к месту установки автоматического выключателя.
QF
!

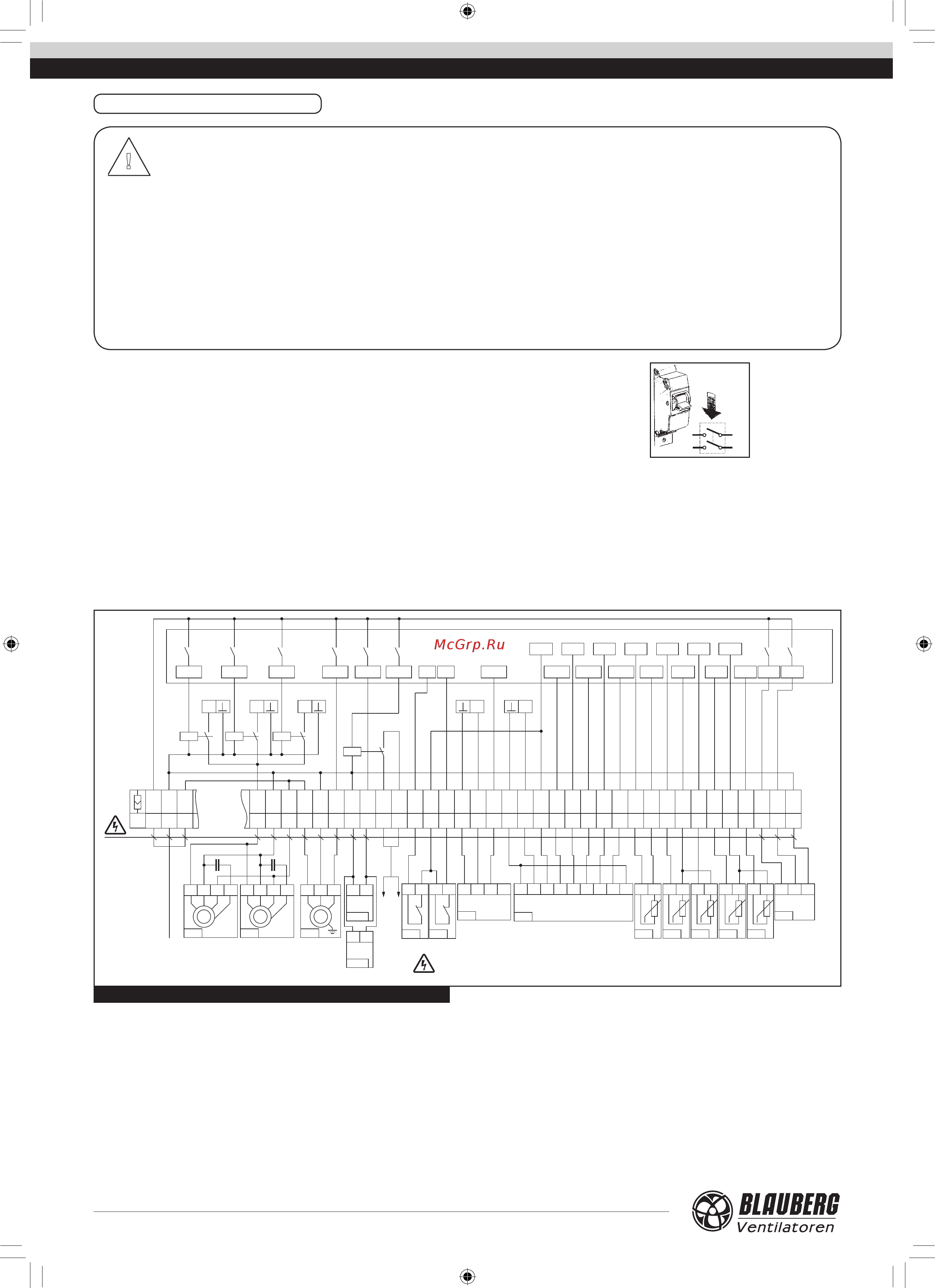

Рис. 17. Схема электрических подключений KOMFORT LW800 / LW1100
L
L
1
L
2
N
3
PE
4
PE
5
N
6
L
7
1
8
2
9
c
10
no
11
nc
12
c
13
no
14
1
15
2
16
3
17
6
18
5
19
1
20
9
21
2
22
3
23
4
24
7
25
1
26
2
27
1
28
2
29
1
30
1
31
2
32
1
33
3
34
2
35
1
N
N
PE
PE
 
230 V AC
21
t°C
TE1
21
t°C
TE2
21
t°C
TE3
21
t°C
TE4
21
t°C
TE5
12
PK1*
12
DD1*
S13
9156 7 8432
P1
AI7AI6AO3DO8DO7DO5 DO1 DO2 DO6 DI6 DI7 DI2 DO4DO3AI5AI5
AI3AI2AI1DI3 DI1
230V AC
~
190V AC
~
160V AC
~
24V AC 24V AC
AIgndDIgnd
AIgndAIgnd
—    !
PE N L
M3*
U1U2
PE Z
M2
U1U2
PE Z
M1
N L
1 2
SM1*
- +
1 2
Y U
3 5
SM4*
L L1
1 2
N
3
SM3
N
2x1 
  
(no - )
L
1 2
SM2*
X1
Freemax MX
~~
