24
www.blaubergventilatoren.de
KOMFORT LW

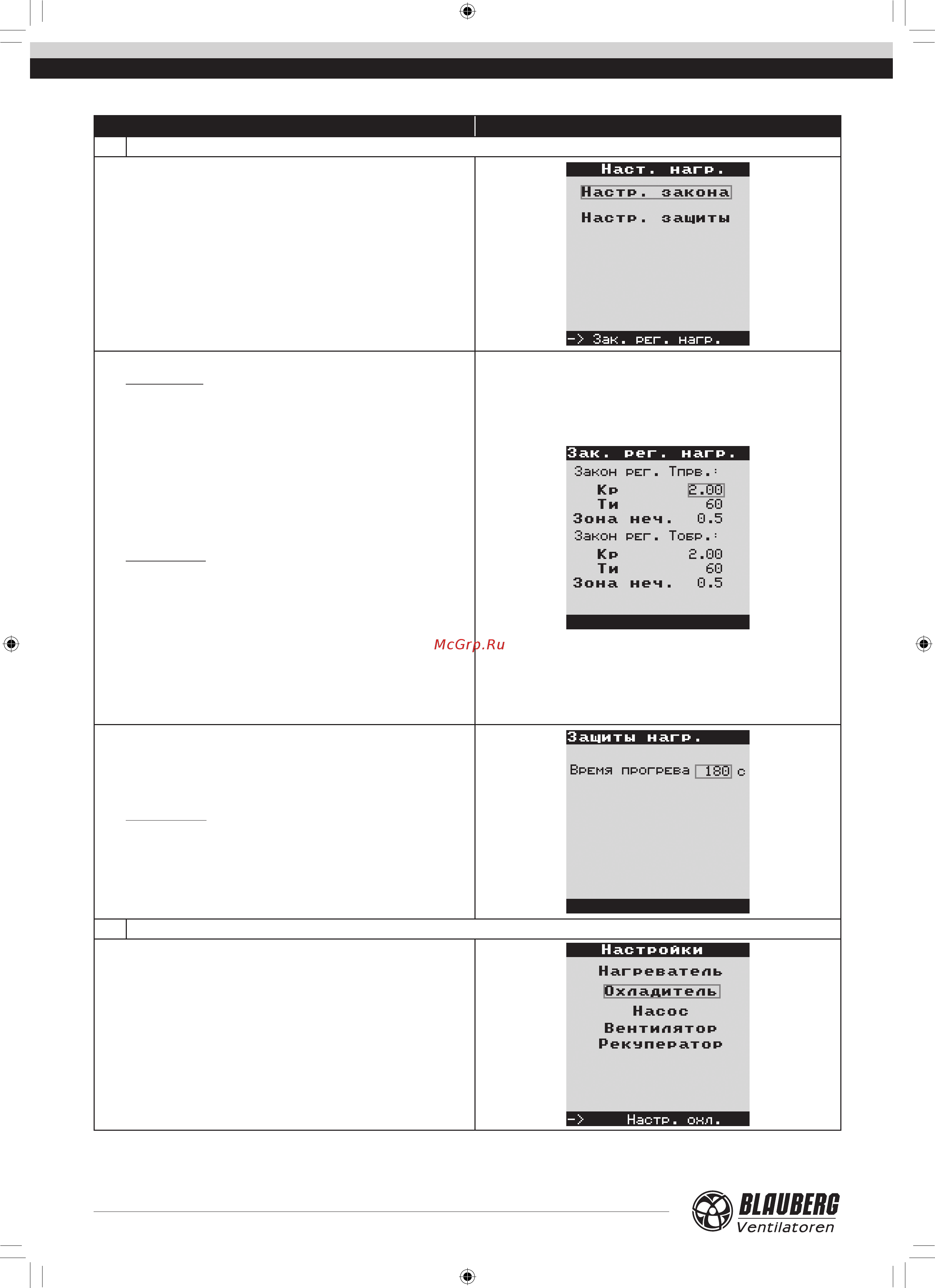

Таблица 10. Параметры контроллера (продолжение)
Функция Индикация
6.1 Настройки нагревателя
Нагреватель − меню настроек нагревателя.
Закон регулирования водяного нагревателя
• Закон рег. Тпрв:
Кр − коэффициент пропорциональности ПИ-закона. Настройка
параметров закона регулирования температуры приточного воздуха
регулирующим клапаном теплоносителя.
Ти − коэффициент интегрирования ПИ-закона (сек). Настройка
параметров закона регулирования температуры приточного воздуха
регулирующим клапаном теплоносителя.
Зона неч. − зона нечувствительности (°С). Настройка параметров
закона регулирования температуры приточного воздуха регулирующим
клапаном теплоносителя. Если рассогласование меньше заданной
величины , то рассогласование принимается равным нулю.
• Закон рег. Тобр.:
Кр − коэффициент пропорциональности ПИ-закона. Настройка
параметров закона регулирования температуры обратного
теплоносителя регулирующим клапаном теплоносителя.
Ти − постоянная интегрирования ПИ-закона (сек). Настройка параметров
закона регулирования температуры обратного теплоносителя
регулирующим клапаном теплоносителя.
Зона неч. − зона нечувствительности (°С). Настройка параметров закона
регулирования температуры обратного теплоносителя регулирующим
клапаном теплоносителя. Если рассогласование меньше заданной
величины, то рассогласование принимается равным нулю.
Настройка защиты
• Время прогрева − время прогрева водяного нагревателя (сек).
Во время прогрева регулирующий клапан теплоносителя полностью
открывается, включается насос, мигает индикатор «Прогрев / Авария».
6.2 Настройка охладителя
Охладитель − меню настроек охладителя
