25 ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ СДВИЖНЫХ ВОРОТ 25

МОНТАЖСДВИЖНЫХВОРОТ

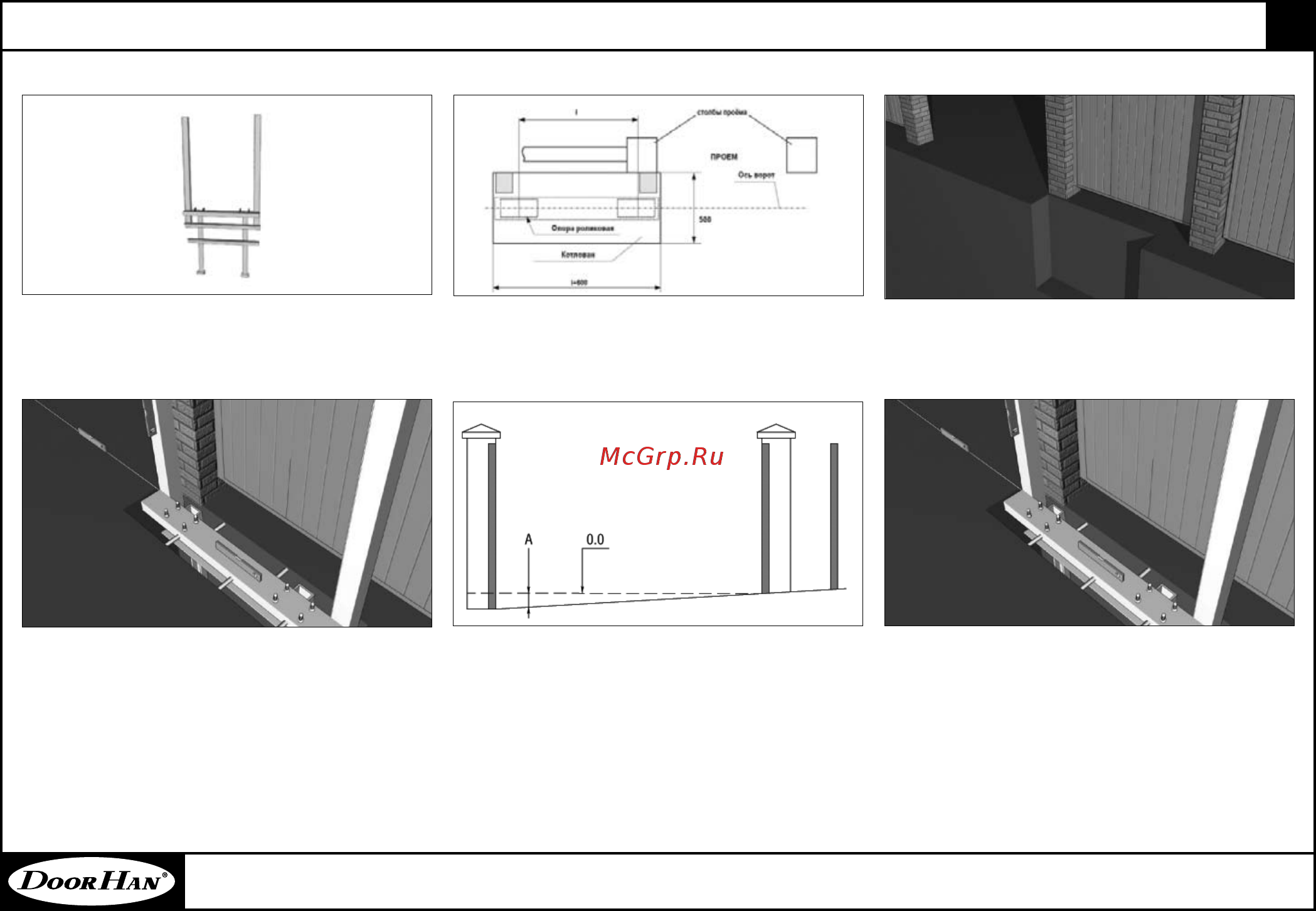

Перед установкой полотна сдвижных ворот

(1) необходимо выкопать котлован для уста-

новки силовой рамы (2).

Выкопайте котлован глубиной 1500 мм, шириной 500 мм, и длиной, указанной в монтажной карте

(i+600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на

высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен

примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Перед началом заливки котлована бетоном

установите раму (1) в котлован и закрепите

её в распор с помощью отрезков армату-

ры, при этом, верхняя плоскость швеллера

должна находиться на нулевом уровне, а

первый опорный столб установите заподлицо

со столбом, ограничивающим проем.

Нулевым уровнем является плоскость оконча-

тельного дорожного покрытия в зоне проема

со стороны усадебного столба. Если уровень

дорожного покрытия не горизонтален, то нуле-

вым считается уровень, показанный на рисунке,

и при расчетах необходимо учитывать размер А

для определения высоты столбов. Для установ-

ки нулевого уровня используется капроновая

нитка и строительные уровни.

Натяните нитку на нулевом уровне. Противоположный

конец нитки расположите в 100 мм от столба

проема. Это необходимо для того, чтобы будущий

столб-ловитель (3) находился в одной плоскости

со столбами силовой рамы (2). Перед бетонирова-

нием выставьте раму (2) по строительному уровню.

Марка бетона должна соответствовать бетону 200.

В том случае, если бетонирование происходит в

зимнее время, необходимо использовать бетон со

специальными добавками.

6.2. Монтаж силовой рамы.
