26 ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ СДВИЖНЫХ ВОРОТ

МОНТАЖСДВИЖНЫХВОРОТ

Установите столб ловителя в одной плоскости

со столбами силовой рамы, вровень со стол-

бом проема. Монтируемый столб выставьте

вертикально по уровню, независимо от качества

примыкающих поверхностей столбов проема.

Для большей жесткости крепления столба установите

кронштейны (12), которые крепятся к столбу при помо-

щи 4-х саморезов 6.3х16, другой полкой они крепятся

к столбу проема анкерным болтом (11). Расположение

кронштейнов по высоте на столбе такое же, как и

анкеров. Разметьте и просверлите отверстия Ø4 мм

для крепления кронштейнов к монтируемому столбу.

Закрепите кронштейны к столбу с помощью само-

резов. Через отверстия кронштейнов просверлите

отверстия в столбах проема для анкерных болтов.

Вбейте анкерные болты.

Монтажный столб закрепите к столбу проема

при помощи 3-х анкерных болтов №13, распо-

лагающихся по высоте, как указано на схеме.

бами силовой рамы, вровень со столбом проема. Выставьте столб по строительному уров-

ню, закрепите за края котлована, используя отрезки арматуры. Бетонная подушка должна

выступать за края проема, а ее боковой край должен примыкать к поверхности столба

забора, если в карте бетонирования нет других указаний. Верхняя поверхность бетонной

подушки должна быть выведена на расчетный нулевой уровень проема ворот.

Анкерные болты располагайте только в

бетонных швах. Просверлите отверстия

под крепеж в монтируемых столбах: под

анкерные болты – Ø13 мм, под заглушки –

Ø22 мм.

Бетонирование. Навесной монтаж.

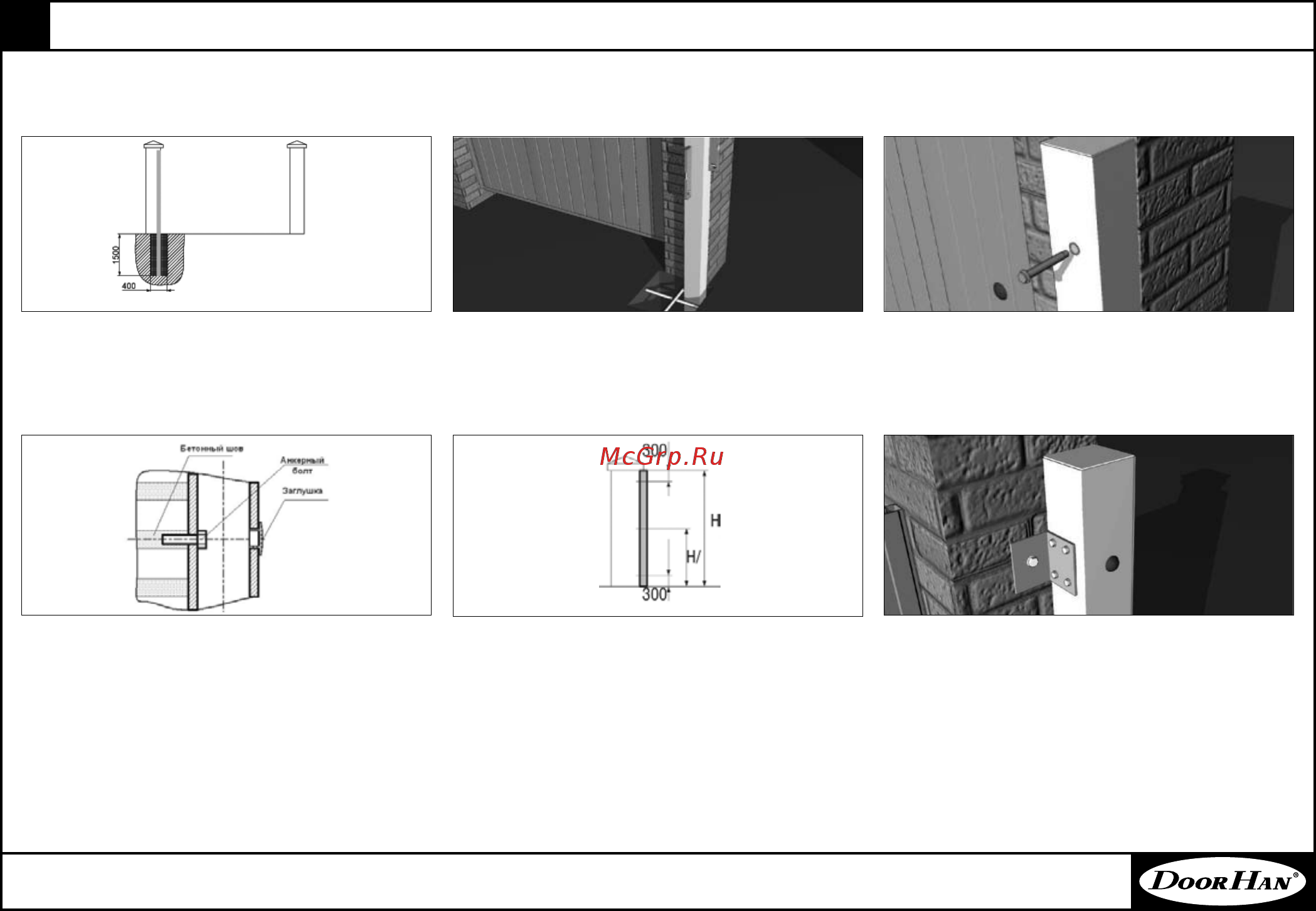

6.3. Монтаж столба (ловителя). Столб-ловитель устанавливается с противоположной стороны проёма и может быть смонтирован двумя

способами: бетонирование и навесной монтаж.
