УСТАНОВКА

4.4. Установка зубчатой рейки на ворота DoorHan

В случае установки привода на сдвижные ворота DoorHan крепление зубчатой рейки необходимо производить

по следующему алгоритму:

Зубчатая рейка

Уровень земли

Шестеренка

2–3 мм

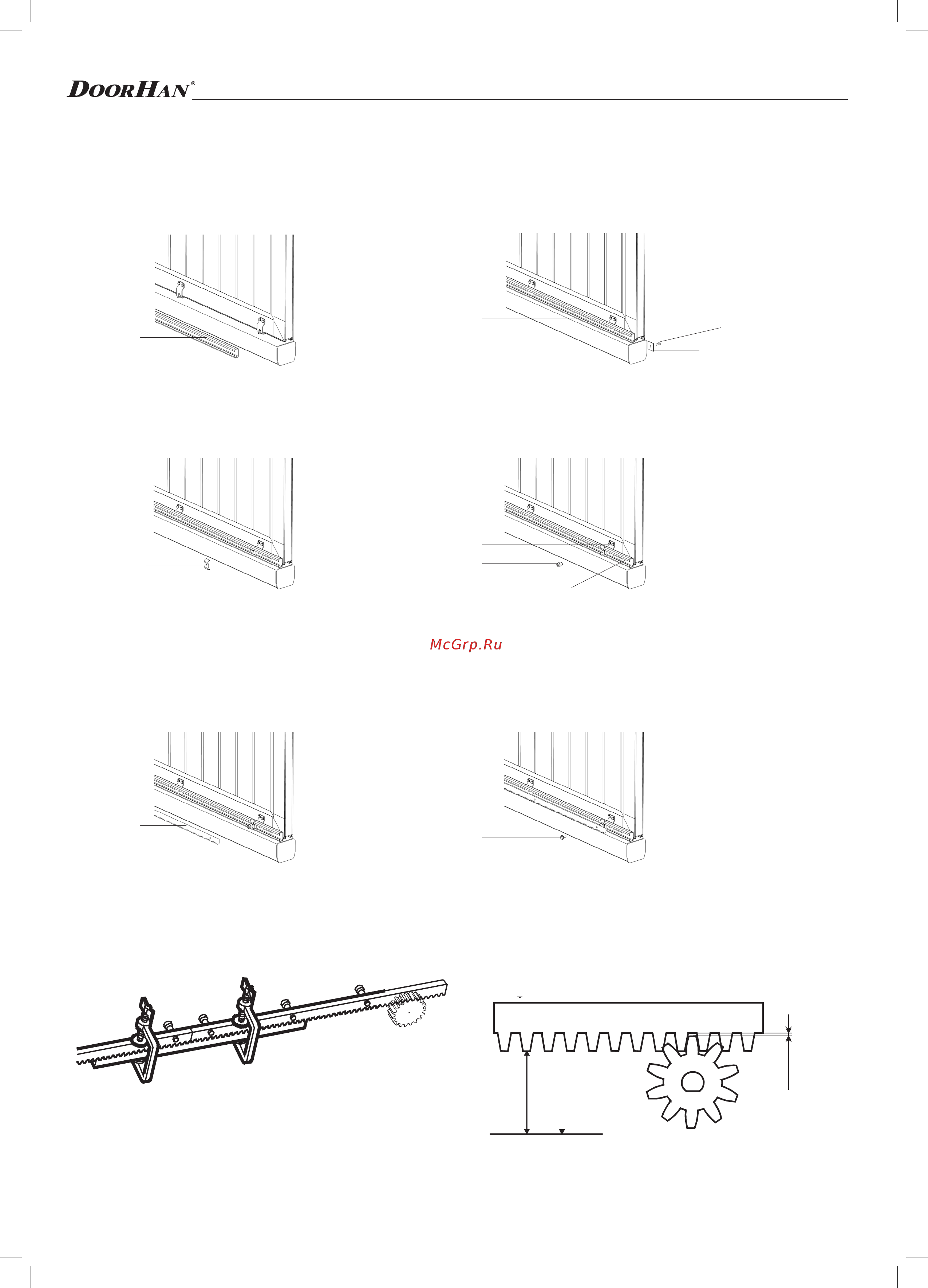

1. Установите С-профиль (1) на кронштейны крепления

щита (2) и закрепите саморезами (см. рисунок 1).

Рисунок 1

2. Заведите в С-профиль (1) болт с полукруглой головкой

(3) и закладной пластиной (4) (см. рисунок 2).

3. Поверх С-профиля наложите скобу (5) таким образом,

чтобы болт попал в отверстие скобы (см. рисунок 3).

4. Накрутите на болт втулку (6), но не затягивайте ее.

Втулка (6) должна прижимать скобу (5) к С-профилю (1)

(см. рисунок 4).

5. Повторите операции 2–4 для остальных крепежных узлов. Их общее количество должно совпадать с общим

количеством отверстий в зубчатых рейках.

6. Расположите получившийся крепежный узел напротив

отверстия в зубчатой рейке (7) (см. рисунок 5).

7. Закрепите зубчатые рейки на крепежных узлах с

помощью болтов (8) (см. рисунок 6).

8. Используя свободную рейку, выровняйте зубья всех

элементов секций (см. рисунок 7).

9. Затяните крепежные узлы.

10. Чтобы обеспечить правильное зацепление рейки

с шестерней, установите зазор между шестерней

привода и зубчатой рейкой ~2 мм (см. рисунок 8).

Рисунок 2

Рисунок 3 Рисунок 4

Рисунок 5 Рисунок 6

Рисунок 7

Зубчатая рейка

Уровень земли

Шестеренка

2–3 мм

Рисунок 8
