УСТАНОВКА

Примечания к установке рейки

1. Ни в коем случае не приваривайте рейки к втулкам или друг к другу.

2. Проверьте, чтобы ворота достигали механических упоров, и чтобы во время движения ворот не было никаких трений.

3. Не смазывайте ни рейку, ни шестерню.

4.5. Установка зубчатой рейки на ворота других производителей

1. Вручную переведите створку в одно из крайних положений.

2. Положите первую часть рейки на шестерню и установите втулку между рейкой и воротами так, чтобы они совпадали

с верхней частью паза.

3. Наметьте точку сверления на воротах. Просверлите отверстие 6,5 мм и нарежьте резьбу с помощью метчика M8.

Закрутите болт.

4. Вручную передвиньте створку, контролируя, чтобы рейка оставалась на шестерне и повторите операцию 3.

5. Присоедините еще один реечный элемент вплотную к предыдущему. Используя свободную рейку, выровняйте зубья

этих двух элементов. Передвиньте ворота вручную и выполните все операции так же, как и для первого элемента.

Повторять до тех пор, пока ворота полностью не перекроются рейками.

Полотно ворот

Зубчатая рейка

Монтажное основание

Концевой выключатель

на закрытие

Концевой выключатель

на открытие

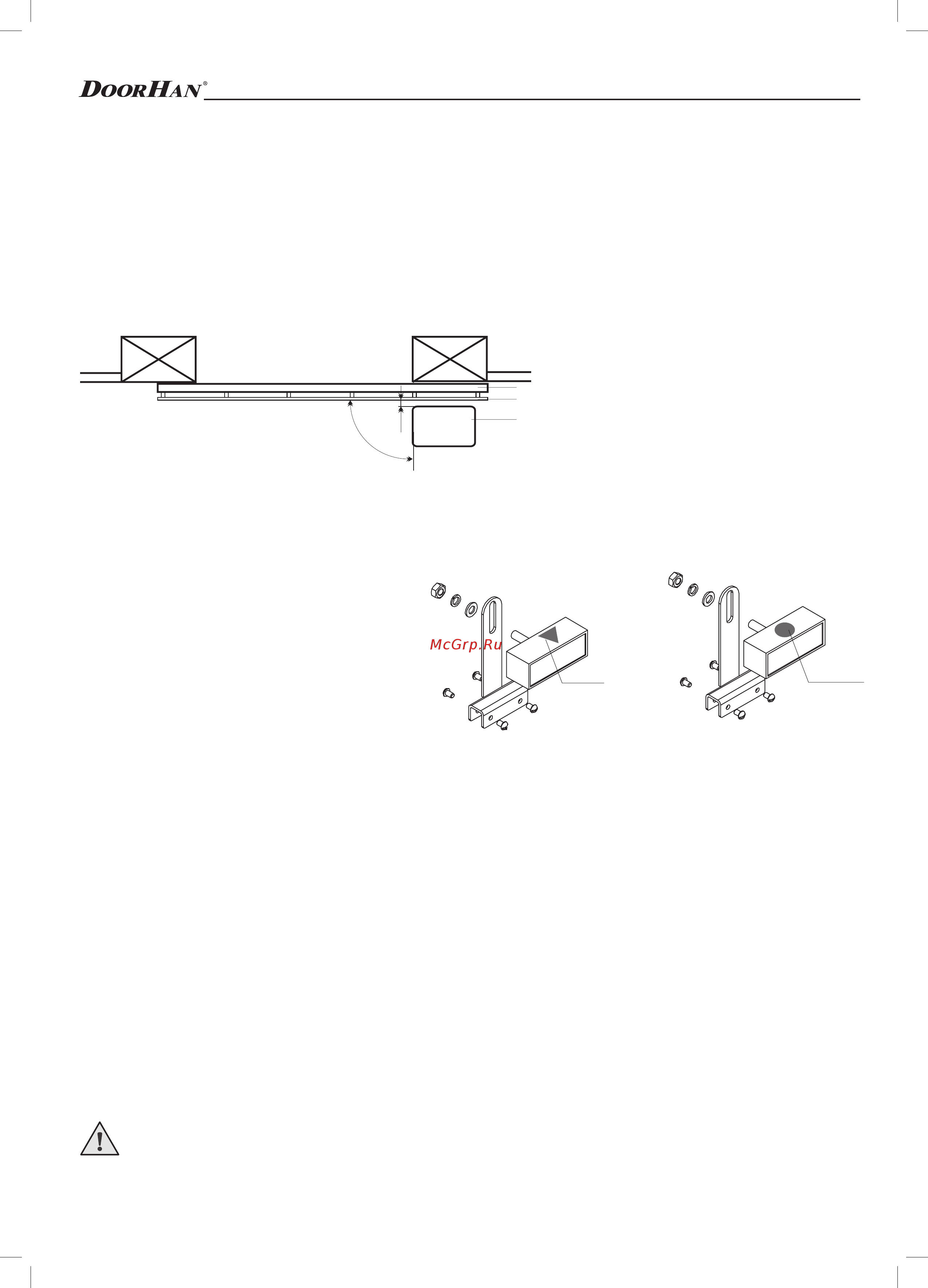

4.6. Размещение пластин концевых выключателей

Привод Sliding-300/800 оборудован магнитоу-

правляемыми контактами (герконами), которые ре-

агируют на перемещение магнита, прикрепленного

на рейке и вырабатывают команду на остановку ворот.

Установите концевые магниты в следующей по-

следовательности.

1. Разблокируйте привод (см. гл. «Работа расце-

пителя»).

2. Вручную переместите ворота в открытое поло-

жение, оставив 2–5 см до механического упора.

3. Переместите магнит концевого выключателя на открытие (треугольный стикер синего цвета) вдоль рейки в на-

правлении открытия ворот до тех пор, пока геркон не перейдет в режим OFF. Об этом можно узнать, посмотрев на

соответствующий светодиод на плате управления (см. гл. «Светодиоды блока управления»). Сдвиньте магнит в том

же направлении еще примерно на 2–3 см и закрепите его на рейке.

4. Переместите ворота в закрытое положение, оставив 2–5 см до механического упора.

5. Переместите магнит концевого выключателя на закрытие (круглый стикер красного цвета) вдоль рейки в направ-

лении закрытия ворот до тех пор, пока геркон не перейдет в режим OFF. Об этом можно узнать, посмотрев на соот-

ветствующий светодиод на плате управления (см. гл. «Светодиоды блока управления»). Сдвиньте магнит в том же

направлении еще примерно на 2–3 см и закрепите его на рейке.

6. Переместите ворота в среднее положение и заблокируйте привод (см. гл. «Работа расцепителя»).

7. Чтобы обеспечить качественное функционирование системы, оставляйте, по крайней мере, 2 см от ворот до меха-

нического упора в крайнем открытом и крайнем закрытом положениях ворот.

8. Проведите несколько полных циклов работы и проверьте установку концевых выключателей. Привод должен

останавливаться по дос тижении концевого выключателя, при этом соответствующий светодиод должен гаснуть.

SW1 — светодиод выключателя на закрытие. SW2 — светодиод выключателя на открытие.

9. Расстояние от концевого выключателя до магнита концевого выключателя должно быть не более 5 мм.

ВНИМАНИЕ! Когда отрегулированы конечные положения, убедитесь в работоспособности концевых выключа-

телей: при срабатывании соответствующий индикатор на блоке управления должен погаснуть. Если индикатор

не гаснет, повторите регулировку.
