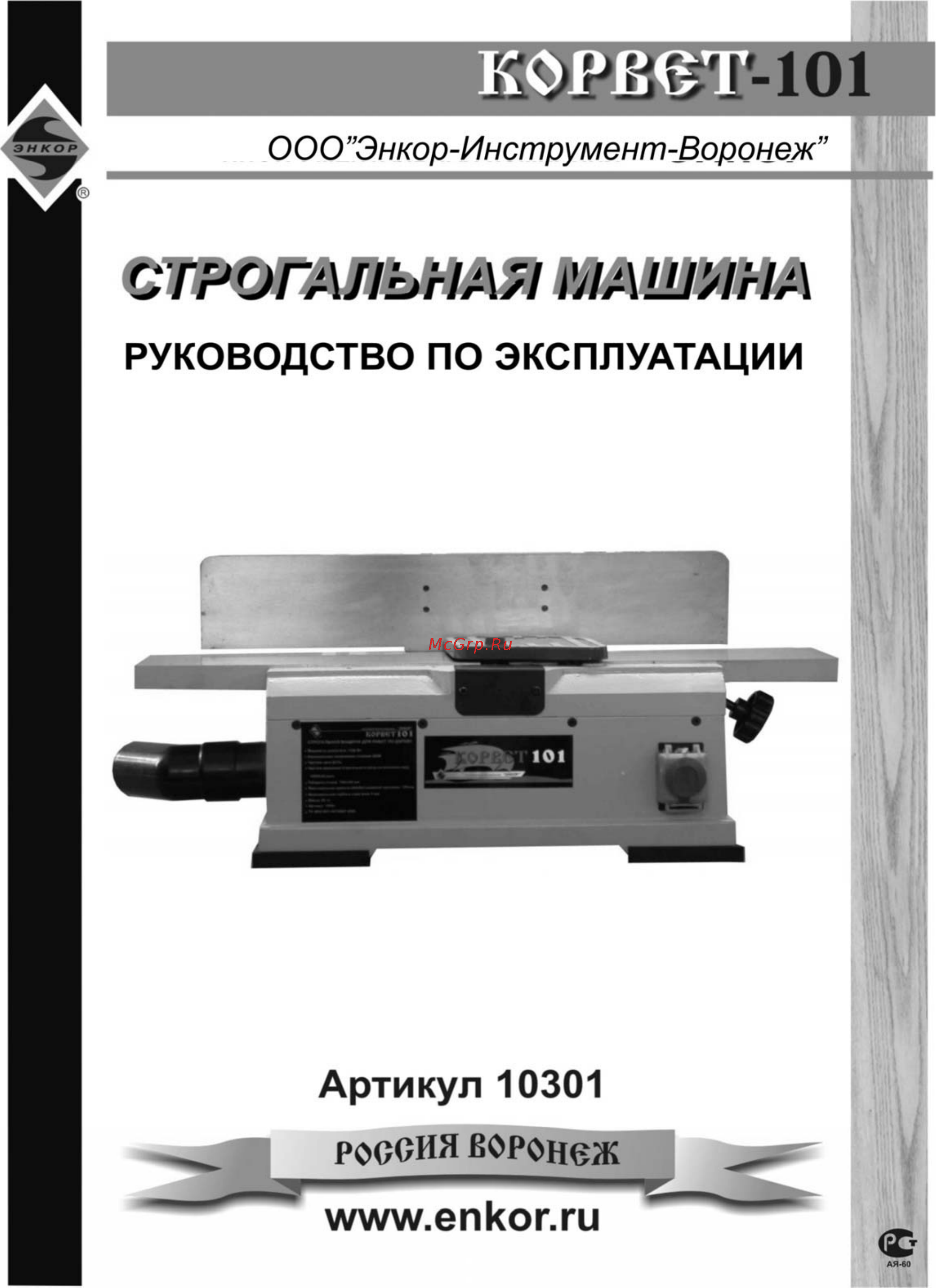

Энкор Корвет-101 10301 Инструкция по эксплуатации онлайн
Содержание
- Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр компанией инстримпекс под контролем российских специалистов и по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочитайте настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
- Корешок 1 на гарантийный ремонт 4
- Корешок 2 4
- Общие указания 4
- Технические данные 4
- А станок а станок 1 шт в ручка фиксирующая перемещения направляющей планки 1 шт с ручка фиксирующая угол наклона направляющей планки 1 шт d блок зажимной 1 шт е толкатель 2 шт f направляющая планка 1 шт g кронштейн направляющей планки 1 шт h опора направляющей планки 1 шт i подушка резиновая 4 шт j узел регулировочный 1 шт k болт с круглой головкой м8 1 5х22 мм с пружинной шайбой 6 шт l шайба 2 шт м ключ шестигранный 3 4 5 и 6 мм по 1 шт 5
- Комплектность рис 5
- Рис 5
- Указания по технике безопасности 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями пока поэтапно не пройдете все пункты настройки и регулировки станка 4 ознакомьтесь с вашим станком 4 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 выработайте в себе привычку прежде чем включать станок убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 4 место проведения работ станка должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование станка в помещениях со скользким полом например засыпанном опилками или натертым воском 4 не работайте в опасных условиях запрещается работа станка в помещениях с относительной влажностью воздуха более 80 позаботьтесь о хоро 5
- Шт упаковка 1 шт код для заказа 10301 5
- 17 рис 24 схема сборки станка 6
- 4 одевайтесь правильно при работе на станке не надевайте излишне свободную одежду перчатки галстуки украшения они могут попасть в подвижные детали станка всегда работайте в нескользящей обуви и убирайте назад длинные волосы 4 0 всегда работайте в защитных очках обычные очки таковыми не являются поскольку не противостоят ударам работайте с применением наушников для уменьшения воздействия шума 4 1 при отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать индивидуальные средства защиты дыхательных путей респиратор поскольку древесная пыль некоторых пород может вызывать аллергические осложнения 4 2 не рекомендуется тянуться к детали через работающий станок сохраняйте правильную рабочую позу и равновесие 4 3 контролируйте исправность деталей станка правильность регулировки подвижных деталей соединений подвижных деталей правильность установок под планируемые операции любая неисправная деталь должна немедленно ремонтироваться или заменяться 4 4 содержите стано 6
- Рис 4 детали сборки станка рис 4 детали сборки станка позиция по схеме сборки 6
- До 15м 1 5 м 7
- Если двигатель не запускается или внезапно останавливается при работе сразу же отключите станок выньте вилку шнура питания станка из розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину 5 устройство защиты или автомат защиты необходимо регулярно проверять если двигатель постоянно перегружается колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу станка при тяжёлой нагрузке однако необходимо чтобы на двигатель подавалось напряжение 220 в 5 чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток 5 при большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двиг 7
- Предупреждение пыль образующаяся от некоторых пород древесины содержащей консерванты может быть опасной для здоровья всегда работайте в хорошо вентилируемом помещении с использованием соответствующих средств защиты и удаления пыли 4 6 при строгании заготовок необходимо помнить о максимальных возможностях станка см табл 4 7 после запуска станка прежде чем произвести строгание дайте ему поработать некоторое время на холостом ходу если в это время вы услышите посторонний шум или почувствуете сильную вибрацию выключите станок выньте вилку шнура питания из розетки электрической сети и установите причину этого явления не включайте станок прежде чем будет найдена и устранена причина неисправности избегайте неудобных положений рук т к при внезапном соскальзывании одна или обе руки могут оказаться в зоне строгания 5 подключение станка к источнику питания внимание проверьте соответствие напряжения источника питания и соединений требованиям вашего станка для этого достаточно взглянуть на табличку 7
- Распаковка 7
- Рис 23 детали сборки двигателя рис 23 детали сборки двигателя позиция по схеме сборки 7
- Рис 23 схема сборки двигателя 7
- Станок поставляется собранным в одной коробке дополнительные детали и узлы которые необходимо установить на станок проверить и посчитать перед сборкой 6 открыть коробку и извлечь станок и комплектующие детали 6 проверить комплектность станка 7
- Схема сборки станка корвет 101 7
- Возможные неисправности и методы их устранения 8
- Сборка 8
- Сетевой выключатель 8
- Установка опоры направляющей планки рис 5 8
- Устройство станка рис а 2б рис а рис б 8
- Электрические соединения 8
- Гарантийные обязательства 9
- Подпись продавца штамп магазина 9
- Проверка ограничителей направляющей планки 9
- Свидетельство о приёмке и продаже 9
- Установка комплекта пылесборника 9
- Установка узла направляющей планки 9
- Замена зубчатого приводного ремня рис 22 и 24 10
- Замена ножей 10
- Монтаж 10
- Регулировка 10
- Регулировка глубины строгания 10
- Регулировка направляющей планки 10
- Заточка ножей 11
- Защитная планка рабочего вала 11
- Контроль износа ножей 11
- Обслуживание 11
- Проверка и замена щеток рис 23 11
- Регулировка высоты ножа рис 9 11 11
- Техническое обслуживание 11
- Уход за ножами 11
- Использование пылесоса 12
- Использование толкателей 12
- Опора роликовая 12
- Предотвращение поломки ножей 12
- Пылесосы для сбора стружки и древесной пыли 12
- Скашивание и снятие фаски 12
