10

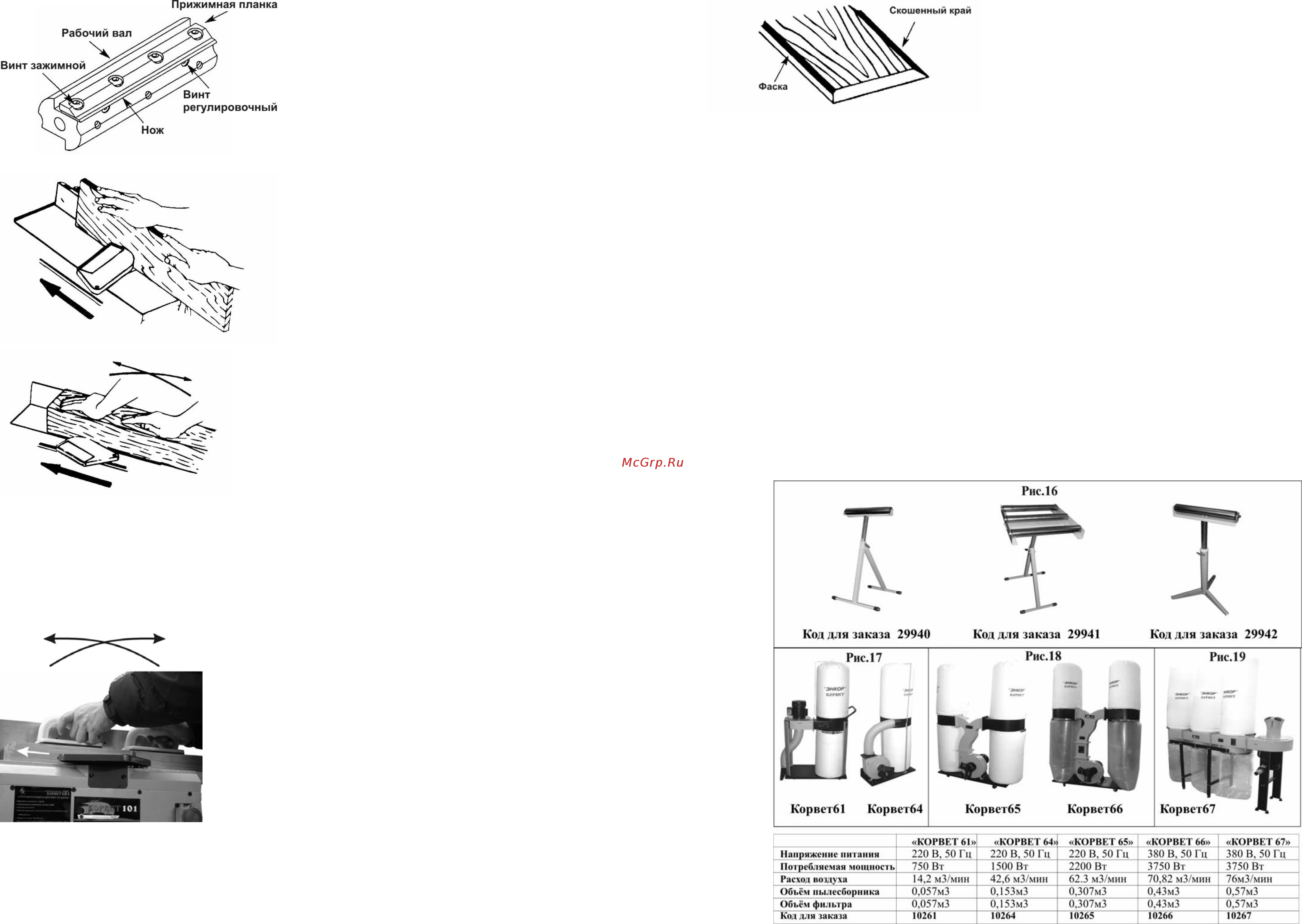

Рис.11
13. ПОДАЧА ЗАГОТОВКИ
ПРЕДУПРЕЖДЕНИЕ:
Одна рука или толкатель должны придерживать заготовку для
предотвращения отдачи.
13.1. Скорость подачи - это скорость, с которой заготовка
проходит через ножи рабочего вала. Равномерная подача создает
однородность обработки. Для подачи заготовки выполнить
следующее:
Прочно прижать заготовку к обоим столам и направляющей
планке.
Пальцы должны быть сжаты.
Рис.12
Подавать заготовку с равномерной скоростью. Любая остановка
заготовки, образует неровность или «ступень» на краю доски.
После того, как рука, которая направляет заготовку, прошла
через рабочий вал, убрать руку.
Продолжать подачу заготовок так, чтобы ведущая рука была
позади направляющей руки до окончания операции. Подачу
следует осуществлять вдоль волокон, где возможно.
Рис.13
13.2. Если природа заготовки такова, что ее необходимо подавать против
волокон, используйте маленькую глубину строгания и медленную
скорость подачи.
При обработке длинных заготовок, работать осторожно, чтобы
предотвратить травму от соскальзывания и отдачи и прилагать
равномерное давление на рабочий вал, а также использовать
дополнительные опоры роликовые. (См. раздел 18), как со
стороны
подающего, так и со стороны приемного столов.
14. ИСПОЛЬЗОВАНИЕ ТОЛКАТЕЛЕЙ
14.1. Всегда используйте толкатели при фуговании или фальцевании заготовок уже 75 мм и при строгании – тоньше 75
мм.
Крепко держите толкатели.
Установить толкатели на поверхность заготовки и прижимать ее к столу и направляющей планке.
Использовать перехватывающие движения для постоянного сохранения контроля над заготовкой.
Рис. 14
15. СКАШИВАНИЕ И СНЯТИЕ ФАСКИ
15.1. Направляющая планка станка регулируется от 0° до 45° внутрь и 45°
наружу. Отрегулировать направляющую планку на нужный угол и затянуть
фиксирующую ручку угла наклона направляющей планки.
Скашивание относится к срезу всего края доски под углом. Эта операция
может потребовать нескольких проходов в зависимости от нужной глубины
строгания.
Снятие фаски относится к удалению острого
ребра кромки доски. Обычно эта
операция требует один проход и используется глубина строгания 1,5 мм.
11
Рис.15
16. ПРЕДОТВРАЩЕНИЕ ПОЛОМКИ НОЖЕЙ
16.1. Данный станок – это прецизионный станок для обработки древесины, в котором следует использовать качественное
дерево. Некачественное дерево дает в результате плохое качество деталей.
Не рекомендуется строгать грязные доски; грязь и мелкие камни стачивают ножи.
Из досок рекомендуется удалять гвозди и скрепки. Станок должен строгать только дерево.
Избегайте строгания досок с
сучками. В твердых породах дерева сучки очень твердые, они могут стопорить ножи.
Рекомендуется осмотреть сильно покоробленные доски. Оператор может поддаться искушению использовать большую
глубину строгания для быстрого фугования. Для получения ровной поверхности лучше использовать несколько проходов.
17. ИСПОЛЬЗОВАНИЕ ПЫЛЕСОСА
17.1. Шланг пылесоса можно установить на патрубок пылесборника (диаметр 60 мм) под приемным столом. Для
подключения пылесоса выполнить следующее:
• Установить шланг пылесоса на патрубок пылесборника на боковой панели станка.
• Включить пылесос.
• Включить станок.
• Периодически опустошать пылесборный мешок.
18. ОПОРА РОЛИКОВАЯ
Для создания удобств при работе со строгальным станком, рекомендуем приобрести опору роликовую (Рис.16), которая
облегчит работу с заготовками большой длины, как при подаче заготовки на обработку, так и передаче готового изделия
после обрабои.
19. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ», рекомендуем
использовать пылесосы «КОРВЕТ» различных модификаций (Рис.17, 18, 19), которые обеспечат надлежащие условия
работы и сохранят Ваше здоровье.
