6

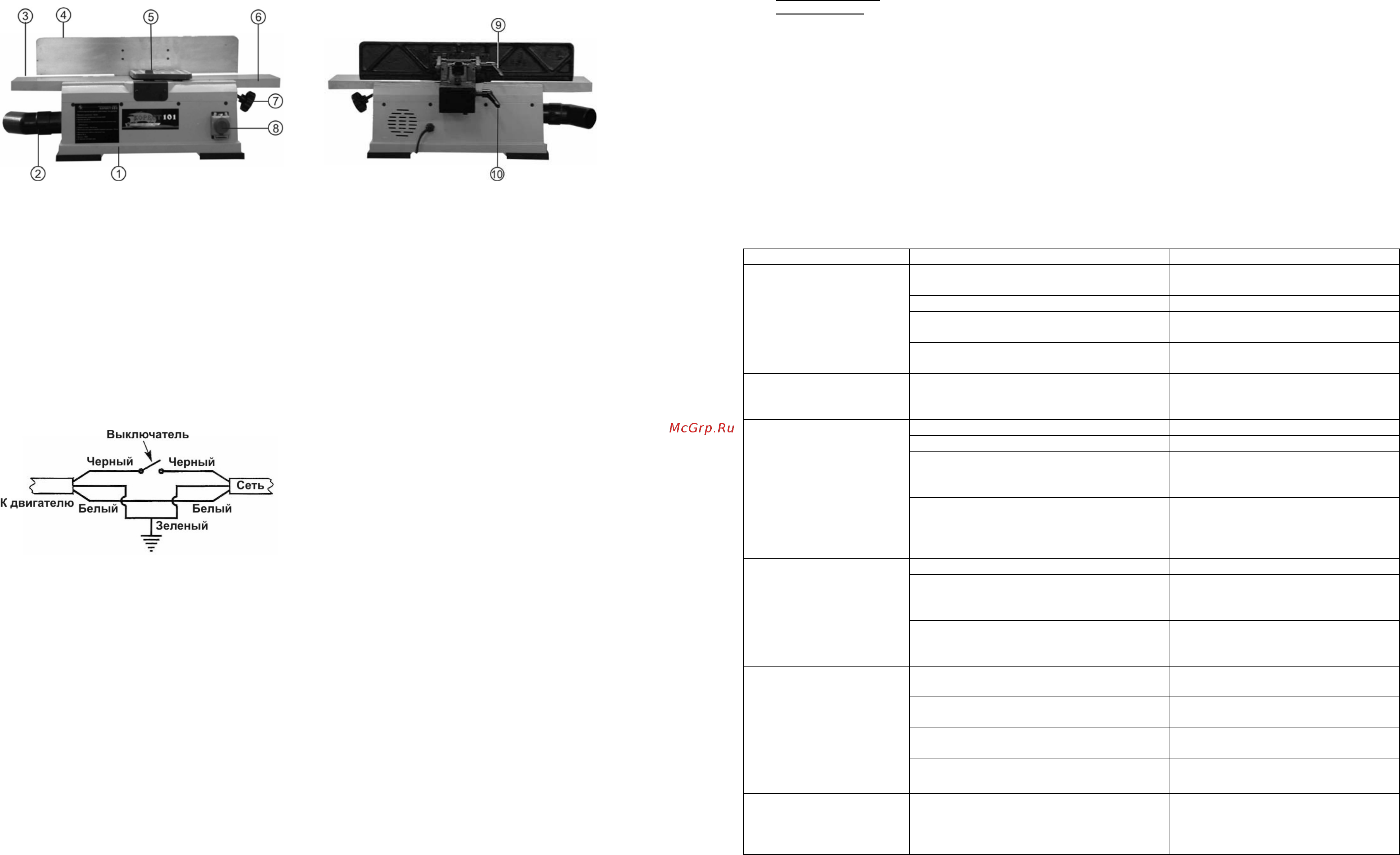

7. УСТРОЙСТВО СТАНКА (Рис.2а, 2б)
Рис.2а Рис.2б
1. Станина
2. Патрубок пылесборника
3. Стол приемный
4. Направляющая планка
5. Защитная планка рабочего вала
6. Стол подачи
7. Маховик регулировки глубины строгания
8. Выключатель
9. Ручка, фиксирующая угол наклона направляющей планки
10. Ручка, фиксирующая перемещение направляющей планки
8. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что станок выключен и отключен от источника питания, прежде чем начинать
проверять электропроводку.
8.1. Двигатель установлен и электропроводка подключена в соответствии с электрической схемой.
Схема подключения
8.2. Двигатель собран и укомплектован шнуром для использования в сети 220В. Питание поступает непосредственно
на выключатель. Зеленый провод заземления должен оставаться надежно прикрепленным к раме для защиты от
поражения электрическим током.
9. СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ
9.1. Сетевой выключатель находится на лицевой стороне станка.
9.2. Нажать зеленую кнопку выключателя для включения станка.
9.3. Нажать красную кнопку выключателя для выключения станка.
9.4. Для аварийного отключения станка необходимо нажать на красную крышку выключателя.
10. СБОРКА
ПРЕДУПРЕЖДЕНИЕ: Не подключайте станок к источнику питания до его полной сборки.
10.1. Установка опоры направляющей планки (Рис.3-5)
10.1.1. Установить опору направляющей планки, закрепив к станку болтами с круглой головкой с пружинными
шайбами.
10.1.2. Установить зажимной блок в опору направляющей планки так, чтобы штифты зажимного блока упирались в
нижний край опоры направляющей планки.
10.1.3. Закрепить зажимной блок в нужном положении фиксирующей ручкой с шайбой .
15
Сервис-Центр “Корвет” тел./ факс (4732) 39-24-84 (многоканальный), добавочные номера 418, 412, 39-24-86,
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ИНСТРИМПЕКС, Китай, г. Шанхай, район Пудонг, ул. Лаошан Учун, д.551
Импортер:
ООО «Энкор-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
23. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании строгального станка является правильная
регулировка и балансировка. Если вам кажется, что Ваш станок строгает неточно, необходимо проверить все
регулировки и установки. Обратите внимание также на тот факт, что если вы меняете одну регулировку, она часто
оказывает влияние на другие регулировки. Лучше всего проверить все
регулировки во время устранения
неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправен выключатель 2. Проверить выключатель
3. Статор или якорь сгорели
3. Обратиться в специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установить предохранитель или
контрольный выключатель
2. Двигатель запускается,
но рабочий вал не
вращается
Изношен или порван ремень Заменить ремень
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Сгорела обмотка или обрыв в обмотке
3. Обратиться в специализированную
мастерскую для ремонта.
3. Двигатель не развивает
полную скорость и не
работает на полную
мощность
4. Слишком длинный удлинительный шнур
4. Заменить шнур на более короткий,
убедитесь, что он отвечает
требованиям п.5.2.4.
1. Двигатель перегружен 1. Подавать заготовку медленнее
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в специализированную
мастерскую для ремонта
4. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
3. Предохранители или прерыватели
имеют недостаточную мощность
3. Установить предохранители или
прерыватели соответствующей
мощности
1. Не заточены ножи 1. Заточить ножи
2. Не отрегулированы ножи 2. Правильно установить выступ
ножей
3. Рабочий вал плохо закреплён 3. Затяните болты крепления
рабочего вала
5. Повышенная вибрация.
Шероховатая или
ворсистая поверхность
4. Прочие причины 4. Проверьте станок в
специализированной мастерской
6. Неравномерная глубина
строгания
1. Неоднородная высота ножей
2.Направляющая планка
неперпендикулярна рабочему столу
3. Слишком быстрая подача
1.Отрегулировать высоту ножей
(«Регулировка высоты ножей»)
2.См. раздел «Установка
направляющей планки»
Содержание
- Уважаемый покупатель вы приобрели переносную электрическую строгальную машину изготовленную в кнр компанией инстримпекс под контролем российских специалистов и по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию строгальной машины внимательно и до конца прочитайте настоящее руководство по эксплуатации и сохраните его на весь срок использования машины 3
- Корешок 1 на гарантийный ремонт 4
- Корешок 2 4
- Общие указания 4
- Технические данные 4
- А станок а станок 1 шт в ручка фиксирующая перемещения направляющей планки 1 шт с ручка фиксирующая угол наклона направляющей планки 1 шт d блок зажимной 1 шт е толкатель 2 шт f направляющая планка 1 шт g кронштейн направляющей планки 1 шт h опора направляющей планки 1 шт i подушка резиновая 4 шт j узел регулировочный 1 шт k болт с круглой головкой м8 1 5х22 мм с пружинной шайбой 6 шт l шайба 2 шт м ключ шестигранный 3 4 5 и 6 мм по 1 шт 5
- Комплектность рис 5
- Рис 5
- Указания по технике безопасности 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе со станком предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями пока поэтапно не пройдете все пункты настройки и регулировки станка 4 ознакомьтесь с вашим станком 4 правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 выработайте в себе привычку прежде чем включать станок убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола 4 место проведения работ станка должно быть ограждено содержите рабочее место в чистоте не допускайте загромождения посторонними предметами не допускайте использование станка в помещениях со скользким полом например засыпанном опилками или натертым воском 4 не работайте в опасных условиях запрещается работа станка в помещениях с относительной влажностью воздуха более 80 позаботьтесь о хоро 5
- Шт упаковка 1 шт код для заказа 10301 5
- 17 рис 24 схема сборки станка 6
- 4 одевайтесь правильно при работе на станке не надевайте излишне свободную одежду перчатки галстуки украшения они могут попасть в подвижные детали станка всегда работайте в нескользящей обуви и убирайте назад длинные волосы 4 0 всегда работайте в защитных очках обычные очки таковыми не являются поскольку не противостоят ударам работайте с применением наушников для уменьшения воздействия шума 4 1 при отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать индивидуальные средства защиты дыхательных путей респиратор поскольку древесная пыль некоторых пород может вызывать аллергические осложнения 4 2 не рекомендуется тянуться к детали через работающий станок сохраняйте правильную рабочую позу и равновесие 4 3 контролируйте исправность деталей станка правильность регулировки подвижных деталей соединений подвижных деталей правильность установок под планируемые операции любая неисправная деталь должна немедленно ремонтироваться или заменяться 4 4 содержите стано 6
- Рис 4 детали сборки станка рис 4 детали сборки станка позиция по схеме сборки 6
- До 15м 1 5 м 7
- Если двигатель не запускается или внезапно останавливается при работе сразу же отключите станок выньте вилку шнура питания станка из розетки и попытайтесь по таблице возможных неисправностей найти и устранить возможную причину 5 устройство защиты или автомат защиты необходимо регулярно проверять если двигатель постоянно перегружается колебания напряжения сети в пределах 10 относительно номинального значения не влияют на нормальную работу станка при тяжёлой нагрузке однако необходимо чтобы на двигатель подавалось напряжение 220 в 5 чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах при перегрузках пониженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы рабочее напряжение и потребляемый ток 5 при большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит дополнительное падение напряжения которое приводит к проблемам с двиг 7
- Предупреждение пыль образующаяся от некоторых пород древесины содержащей консерванты может быть опасной для здоровья всегда работайте в хорошо вентилируемом помещении с использованием соответствующих средств защиты и удаления пыли 4 6 при строгании заготовок необходимо помнить о максимальных возможностях станка см табл 4 7 после запуска станка прежде чем произвести строгание дайте ему поработать некоторое время на холостом ходу если в это время вы услышите посторонний шум или почувствуете сильную вибрацию выключите станок выньте вилку шнура питания из розетки электрической сети и установите причину этого явления не включайте станок прежде чем будет найдена и устранена причина неисправности избегайте неудобных положений рук т к при внезапном соскальзывании одна или обе руки могут оказаться в зоне строгания 5 подключение станка к источнику питания внимание проверьте соответствие напряжения источника питания и соединений требованиям вашего станка для этого достаточно взглянуть на табличку 7
- Распаковка 7
- Рис 23 детали сборки двигателя рис 23 детали сборки двигателя позиция по схеме сборки 7
- Рис 23 схема сборки двигателя 7
- Станок поставляется собранным в одной коробке дополнительные детали и узлы которые необходимо установить на станок проверить и посчитать перед сборкой 6 открыть коробку и извлечь станок и комплектующие детали 6 проверить комплектность станка 7
- Схема сборки станка корвет 101 7
- Возможные неисправности и методы их устранения 8
- Сборка 8
- Сетевой выключатель 8
- Установка опоры направляющей планки рис 5 8
- Устройство станка рис а 2б рис а рис б 8
- Электрические соединения 8
- Гарантийные обязательства 9
- Подпись продавца штамп магазина 9
- Проверка ограничителей направляющей планки 9
- Свидетельство о приёмке и продаже 9
- Установка комплекта пылесборника 9
- Установка узла направляющей планки 9
- Замена зубчатого приводного ремня рис 22 и 24 10
- Замена ножей 10
- Монтаж 10
- Регулировка 10
- Регулировка глубины строгания 10
- Регулировка направляющей планки 10
- Заточка ножей 11
- Защитная планка рабочего вала 11
- Контроль износа ножей 11
- Обслуживание 11
- Проверка и замена щеток рис 23 11
- Регулировка высоты ножа рис 9 11 11
- Техническое обслуживание 11
- Уход за ножами 11
- Использование пылесоса 12
- Использование толкателей 12
- Опора роликовая 12
- Предотвращение поломки ножей 12
- Пылесосы для сбора стружки и древесной пыли 12
- Скашивание и снятие фаски 12
