14
21. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Станок модели "КОРВЕТ 101" соответствует требованиям ТУ-4833-007-44744687-2003, ГОСТ Р МЭК 1029-1-94,
ГОСТ Р МЭК 1029-2-3-96, ГОСТ Р 12.1.003-83, ГОСТ Р 51318.14.1-99, ГОСТ Р 51318.14.2-99, обеспечивающим
безопасность жизни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
22. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу станка модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации станка в
период гарантийного
срока. В случае нарушения работоспособности станка в течение гарантийного срока владелец
имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается станок при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленный для ремонта станок с
штампом торговой организации и подписью покупателя.
В гарантийном ремонте может
быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки, или попытки разборки станка.
3. Если неисправность станка стала следствием нарушения условий хранения, попадания внутрь посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и приспособлений,
эксплуатация
не предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка),
например: пилки, пильные диски, пильные ленты, отрезные
диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и
ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения
и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация станка, которая могла быть выявлена
при продаже.
Претензии от третьих лиц не принимаются.
Станок в ремонт должен сдаваться чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы станка, например: падение оборотов, изменение шума,
появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите работу и
обратитесь в Сервис - Центр «Корвет»
или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание станка, проведение регламентных работ, регулировок, указанных в руководстве по
эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим
расценкам Сервис - Центра.
С гарантийными
обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
7

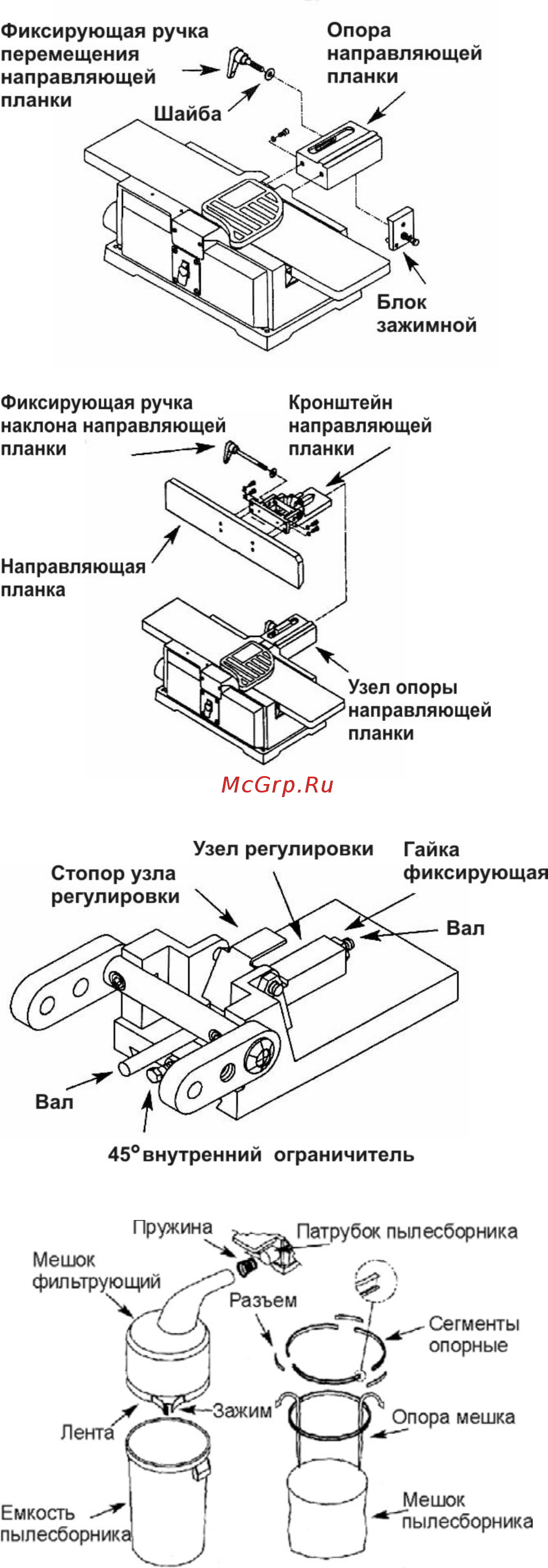

Рис. 3
10.2. Установка узла направляющей планки
10.2.1. Закрепить направляющую планку к ее кронштейну четырьмя
болтами с круглыми головками с пружинными шайбами.
10.2.2. Вставить направляющую планку с кронштейном в соединение
«ласточкин хвост» опоры.
Продолжать двигать направляющую планку вперед, чтобы она
установилось над рабочим столом станка. В этой позиции вся ширина
рабочего вала будет закрыта.
10.2.3. Затянуть фиксирующую ручку перемещения
направляющей
планки.
10.2.4. Установить фиксирующую ручку угла наклона направляющей
планки с шайбой.
Рис.4
10.3. Проверка ограничителей направляющей планки
10.3.1. Установить направляющую планку перпендикулярно к рабочему
валу и закрепить в этом положении фиксирующей ручкой перемещения
направляющей планки.
10.3.2. Поместить угольник к лицевой стороне направляющей планки и
поверхности рабочего стола. Направляющая планка и рабочий стол
должны быть под углом 90° друг к другу. Если нет, ослабить
фиксирующую ручку угла наклона направляющей планки, ослабить
фиксирующую гайку и повернуть вал регулировки отверткой до
получения нужного угла. Закрепить фиксирующей гайкой.
Использовать угломер для контроля 45° внутреннего и внешнего
ограничителей. Внутренний 45° ограничитель – это болт с шестигранной
головкой, расположенный под валом регулировки. 45° внешний
ограничитель расположен сверху направляющей планки. Если требуется
регулировка, ослабить гайку, повернуть болт с шестигранной головкой в
нужное положение и закрепить гайкой.
Рис. 5
10.4. Установка комплекта пылесборника
Рис. 6
Комплект пылесборника предназначен для сбора стружки,
образующейся при эксплуатации деревообрабатывающего
оборудования с диаметром выходного канала 60 мм. Фильтрующий
мешок крепится к 100 литровой емкости или к 100 дм
3
мешку для
сбора мусора, для удобного сбора деревянных опилок (емкости и
мешки не входят в комплект поставки).
